Электросхема системы охлаждения двигателя (дизель) [
BMW X5 E53
]
Главная
БМВ
Х5
1999-2006
Электрооборудование
Электрические схемы
0

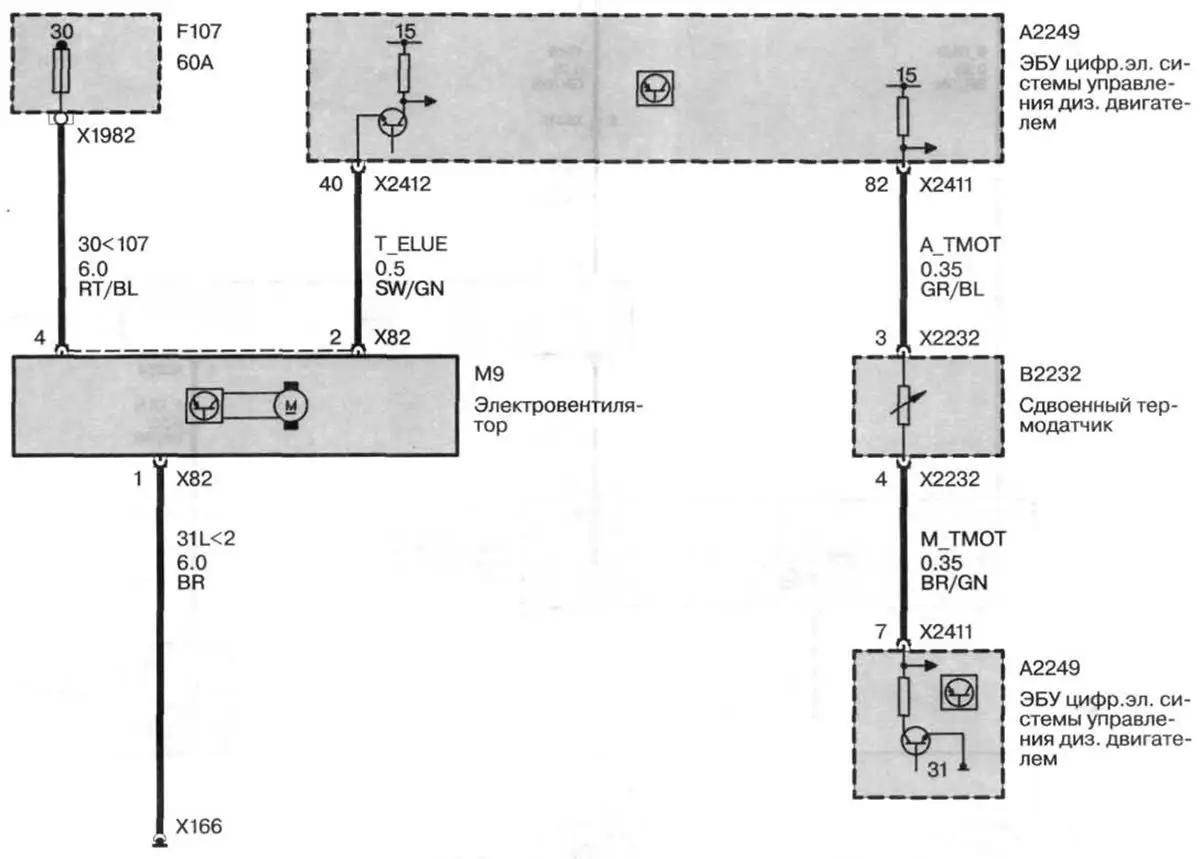

Система охлаждения двигателя (дизель)
Открыть большую картинку в новой вкладке »
Обозначения на электрических схемах и пояснения к схемам смотрите
здесь →
