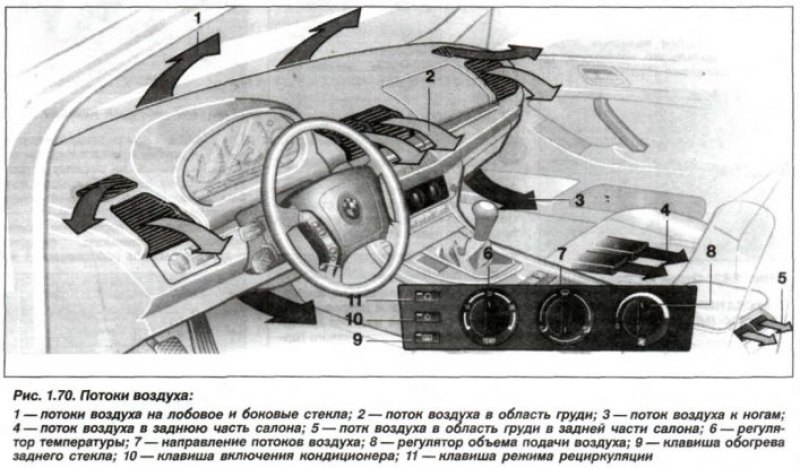

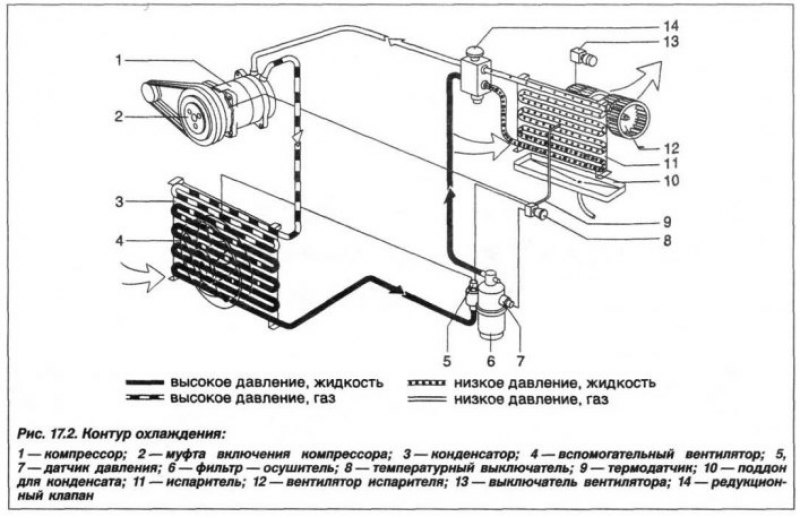

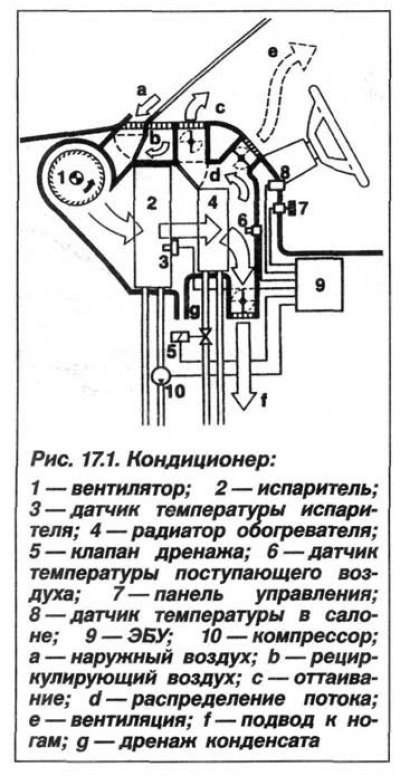

Общий вид системы кондиционирования воздуха автомобиля показан на рисунке 17.1, контур охлаждения – на рис. 17.2, блок управления кондиционером – на рисунке 1.70, блок управления автоматическим кондиционером и направление потоков воздуха показано на рисунке 1.70.
Расположение приводов блока отопителя/кондиционера показано на рисунке 17.3. При установке привода следует выровнять вал привода соответствующей заслонки относительно вала его привода. Разница в исполнении между «Basis» и «High», состоит в том, что система «High» имеет дополнительно солнечный датчик, датчик запотевания, датчик системы «AUC», датчик температуры вентиляции.
Панели управления систем «Basis» и «High» показаны на рисунках 1.70 и 17.21 соответственно.
