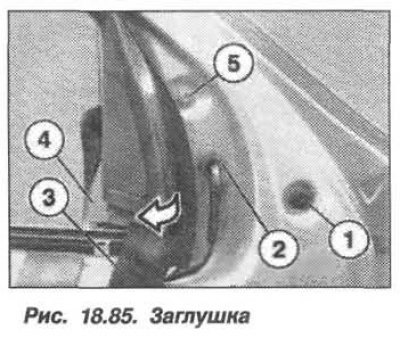

Вынуть заглушку (1, рис. 18.85) и вывернуть находящийся под ней винт. Оттянуть щиток (3) в сторону, вывернуть винт (5) и снять зеркало заднего вида (4) с проводом (2).
Установку зеркала заднего вида следует проводить в обратном порядке, при этом необходимо установить ножку зеркала с уплотнителем и звукоизоляцией. Винты крепления зеркала затянуть моментом 6,0 Н·м (0,6 кгс·м) и проверить зеркало на функционирование.
Внимание! Во избежание повреждения зажимов, замену стекла зеркала проводить при температуре 18 – 20°С. Стекло следует отжимать за нижний край.
Замену стекла зеркала заднего вида на передней двери необходимо проводить в следующем порядке. Приготовить приспособление «00.9.318» и обклеить стекло зеркала и кромку корпуса полимерной липкой лентой.
Используя приспособление «00.9.318», сдвинуть стекло зеркала вверх и осторожно снять стекло зеркала с задней стороны и, при необходимости, отсоединить ШС системы обогрева зеркала и автоматической системы ослабления слепящего действия света.

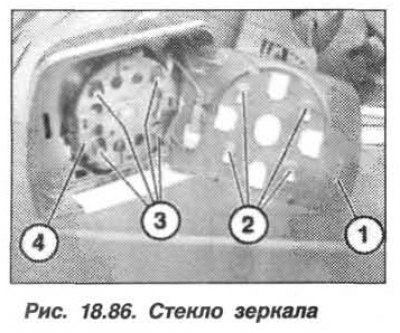

При установке, насадить стекло (1, рис. 18.86) зеркала креплениями (2) на направляющие (3) и сместить его вниз.
Проверить наружное зеркало заднего вида на функционирование.
