Если в охлаждающую жидкость попадает масло, например, в результате дефекта уплотнительной прокладки головки цилиндров, то при ремонте радиатор и расширительный бачок необходимо снять и промыть с чистящим средством фирмы BMW. Для промывки требуется примерно 2 литра чистящего средства, при выполнении операции руководствоваться указаниями изготовителя. После установки радиатора всю систему охлаждения многократно заполнить горячей водой, после чего воду снова слить. Поскольку моющую жидкость не допускается сливать на землю, выполнение работы рекомендуется поручить СТО для автомобилей BMW.
Снятие
Снять вентилятор.
Слить охлаждающую жидкость в соответствии с указаниями, приведенными в разделе "Работы по обслуживанию".

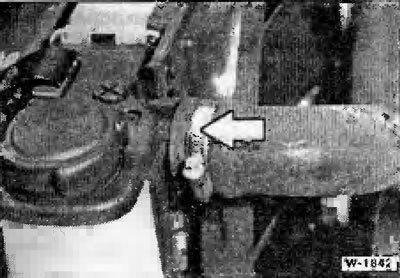

Отпустить хомуты, сдвинуть их назад и снять шланги охлаждающей жидкости в верхней и нижней части радиатора.

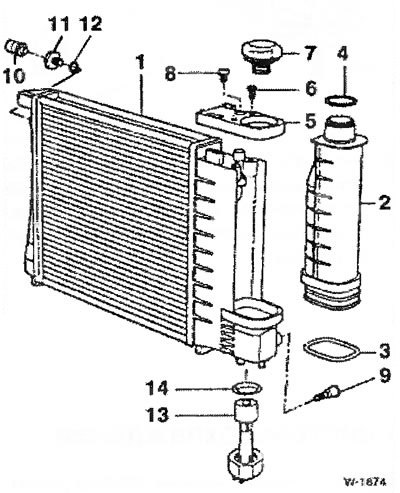

1 - радиатор; 2 - расширительный бачок; 3 - уплотнительное кольцо; 4 - уплотнительное кольцо; 5 - верхняя часть бачка; 6 - болт с цилиндрической головкой; 7 - крышка расширительного бачка; 8 - пробка для удаления воздуха; 9 - пробка для слива жидкости; 10 - температурный выключатель. Только при наличии системы кондиционирования.; 11 - резьбовая пробка; 12 - уплотнительное кольцо; 13 - датчик уровня жидкости; 14 - уплотнительное кольцо
Отсоединить слева внизу радиатора провод от датчика уровня жидкости -13-.
При наличии системы кондиционирования отсоединить справа у радиатора штекер от температурного выключателя -10-.

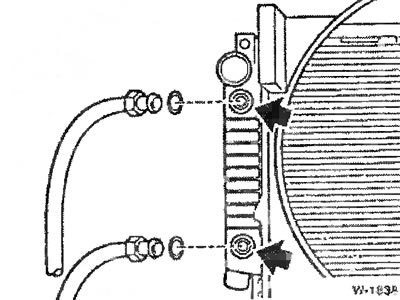

Если имеется, снять трубопроводы масляного холодильника автоматической коробки передач, собрать вытекающее трансмиссионное масло и убрать его. Трубопроводы заткнуть чистыми пробками, чтобы исключить попадание в них грязи.
Внимание: Холодильники гидросистемы усилителя рулевого механизма, системы кондиционирования и, как правило, гидросистемы автоматической коробки передач, располагаются в одном держателе (кассете) перед радиатором системы охлаждения двигателя. Для снятия этих холодильников необходимо сначала демонтировать радиатор. Вскрывать контур хладагента системы кондиционирования следует только в специализированной мастерской при наличии соответствующего оборудования. Опасность несчастного случая.

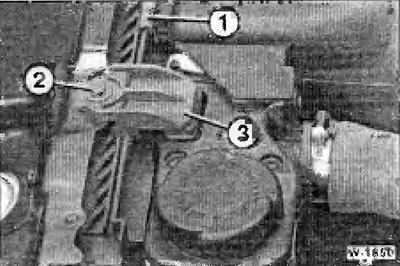

Уплотнительные губки -1- снять движением вверх. Отпустить слева и справа болты с шестигранными головками -2- и снять оба кронштейна радиатора -3-.
Движением вверх вытащить радиатор.
Внимание: Пластины радиатора иногда очень острые, поэтому рекомендуется выполнять операцию в рукавицах.
Установка
Проверить все шланги охлаждающей жидкости на отсутствие порезов, трещин и прочих повреждений, при необходимости шланги заменить. Проверить безупречность состояния обеих нижних резиновых опор радиатора.

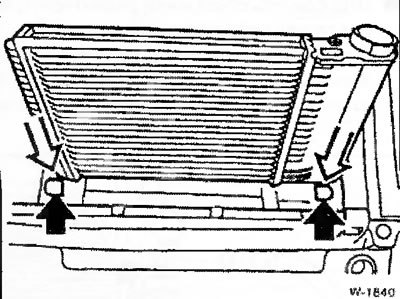

Вставить радиатор сверху так, чтобы его опоры сидели точно на опорных поверхностях.
Радиатор прижать к перегородке и установить кронштейны крепления. Насадить на место уплотнительные губки.
Маслопроводы автоматической коробки передач с новыми уплотнительными кольцами привернуть к радиатору и затянуть крепление моментом 20 Нм. Проверить уровень трансмиссионного масла в коробке передач.
Надеть шланги охлаждающей жидкости и затянуть хомуты.
Если снимались, подсоединить провода температурного выключателя и датчика уровня жидкости.
Установить вентилятор.
Запить охлаждающую жидкость и удалить воздух из системы охлаждения, см. раздел "Работы по обслуживанию".
Двигатель прогреть и проверить соединения шлангов не герметичность.
Проверить уровень охлаждающей жидкости, при необходимости уровень пополнить.
