Основная фара
Предупреждение! Галогенные лампы для фар дальнего и ближнего света, а также для противотуманных фар, находятся под давлением, поэтому при замене ламп работать в защитных очках и перчатках. При разрушении лампы возможно травмирование.
Открыть капот моторного отсека.

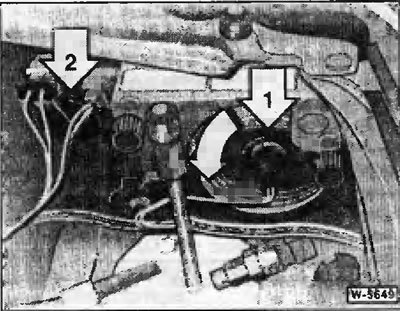

Держатель -1- лампы ближнего света повернуть до упора влево и вытащить.
Лампу снять и заменить.
Держатель лампы ближнего свата приставить и повернуть до упора вправо.
Держатель -2- лампы дальнего света повернуть до упора влево и вытащить.
Отсоединить штекер.
Новый держатель с лампой соединить со штекером и закрепить.
Держатель лампы дальнего свата приставить и повернуть до упора вправо.
Стояночные огни

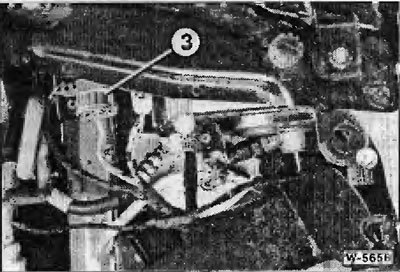

Держатель -3- лампы стояночного огня повернуть до упора влево и вытащить.
Лампу вынуть и заменить.
Держатель лампы большим выступом развернуть вверх, вставить в корпус и повернуть вправо.
Передний фонарь указателя поворота

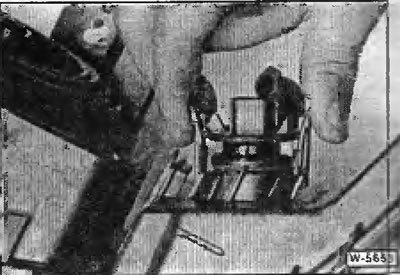

Держатель лампы у выступов сжать и вытащить движением назад.
Лампу легко вжать в держатель, повернуть влево и вынуть.
Новую лампу легко вжать в держатель, повернуть вправо и зафиксировать.
Держатель лампы вставить и зафиксировать.
Боковой фонарь указателя поворота
Нажать фонарь пальцами у заднего края вперед и вытащить.
Лампу легко нажать, повернуть влево и вытащить.
Новую лампу легко вжать, повернуть вправо и зафиксировать.
Противотуманная фара
Предупреждение! Галогенные лампы для фар дальнего и ближнего света, а также для противотуманных фар, находятся под давлением, поэтому при замене ламп работать в защитных очках и перчатках. При разрушении лампы возможно травмирование.

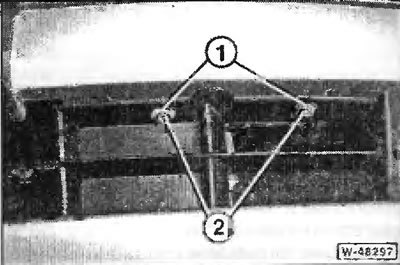

Снять распорные зажимы для декоративной решетки в переднем бампере. Для этого сначала выжать распорные штифты -2-, посла чего зажимы -1- снять.
Декоративную решетку отжать вверх и снять.
Крышку рядом с противотуманной фарой за передний край снять движением вперед.

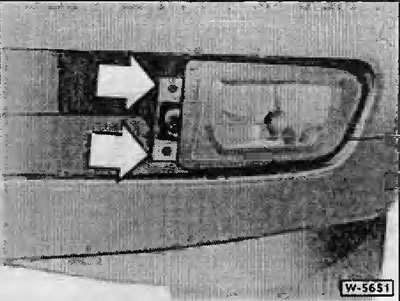

Вывернуть 2 винта и отклонить противотуманную фару вперед.

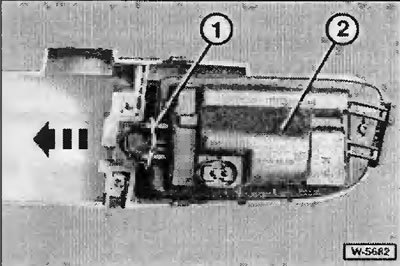

Пружину -1- с задней стороны нажать в направлении стрелки.
Крышку -2- приподнять и открепить с противоположной стороны.

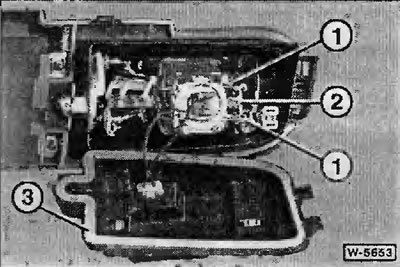

Отцепить от держателя -2- проволочную скобу-1-.
Снять контактный колпачок и заменить лампу.
Надеть контактный колпачок.
Уплотнительную прокладку -3- в крышке проверить на отсутствие повреждений, при необходимости прокладку заменить.
Крышку навесить, прижать и закрепить проволочной скобой.
Противотуманную фару вставить и привернуть винтами.
Закрепить декоративную решетку, зажимы вжать и зафиксировать распорными штифтами.
Задний фонарь
Открыть заднюю дверь.
Откинуть вниз боковую облицовку.

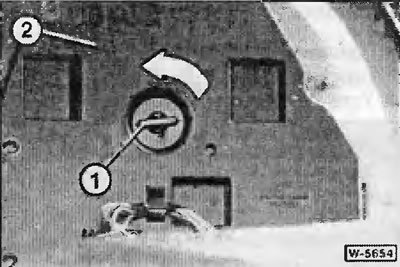

Повернуть зажим -1- на 90° и снять держатель -2-.

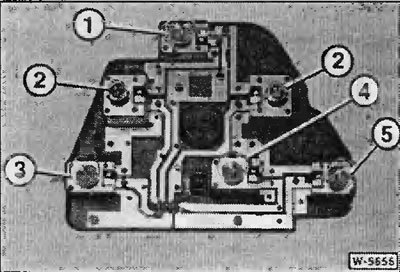

Лампы слегка нажать в держатель, повернуть влево и вынуть.
1 - фонарь указателя поворота
2 - задний габаритный огонь
3 - задняя противотуманная фара
4 - фара заднего хода
5 - фонарь сигнала торможения
Новую лампу вставить, легко вжать в держатель, повернуть вправо и зафиксировать.
Держатель лампы вставить и зафиксировать зажимом поворотом вправо.
Центральный фонарь сигнала торможения
Открыть заднюю дверь.
С помощью отвертки открепить пластмассовую крышку с нижней стороны попки для вещей.
Держатель лампы повернуть влево и вынуть.
Лампу легко вжать в держатель и вынуть. Новую лампу вставить, легко вжать в держатель, повернуть вправо и зафиксировать.
Держатель пампы вставить и зафиксировать поворотом вправо.
Прикрепить пластмассовую крышку с нижней стороны полки для вещей.
