Limousine
Снятие
Снять держатели ламп, см. главу "Замена ламп накаливания".

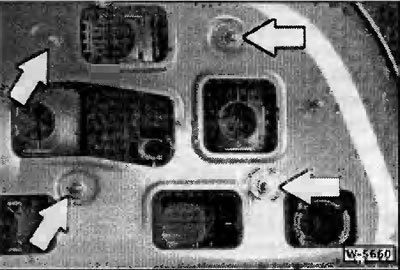

Отвернуть 4 гайки и рассеиватель фонаря выжать наружу.
Проварить уплотнительную прокладку на отсутствие повреждений, при необходимости прокладку заменить.
Установка
Приставить рассеиватель и завернуть гайки крепления.
Установить держатели ламп.
Touring: фонарь в задней двери
Снятие
Снять облицовку задней двери.

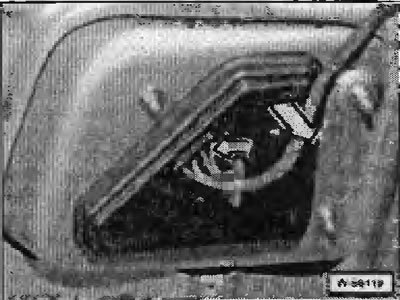

Быстрооткрывающийся зажим повернуть примерно на 90° и вынуть держатели ламп.

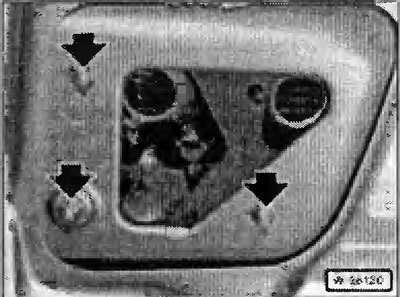

Отвернуть гайки -стрелки- и выжать фонарь наружу.
Источник статьи размещён на портале [autoinstruction]
Установка
Задний фонарь приставить и легко привернуть гайки крепления. Фонарь выровнять так, чтобы между ним и задней дверью имелся зазор примерно 2 мм. После этого крепление фонаря затянуть.
Последующая установка выполняется в обратной последовательности.
Touring: фонарь в боковой стенке
Снятие

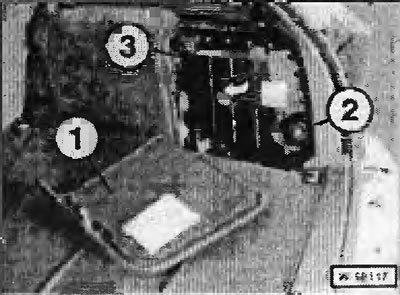

Крышку -1- открыть и открепить.
При исполнении с верхним расположением системы Hifi: отпустить винт -2- и откинуть коробку.
Повернуть примерно на 90° быстрооткрывающийся зажим и вытащить держатели ламп -3-.

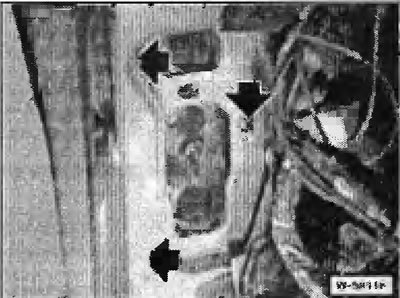

Отвернуть гайки -стрелки- и выжать задний фонарь наружу.
Установка
Задний фонарь приставить и легко привернуть гайки крепления. Фонарь выровнять так, чтобы между нижним краем фонаря и боковой стенкой имелся зазор примерно 2 мм. После этого крепление фонаря затянуть.
Последующая установка выполняется в обратной последовательности.
