Снятие
Снятие и установка поясняются на приме: радио фирмы BMW Business. Радио состоит из двух отдельных частей: само радио с кассетным магнитофоном и усилителем, а также узла управления радио называемого интегрированной радиоформационной системой (IRIS).
Снять кнопку регулятора громкости.

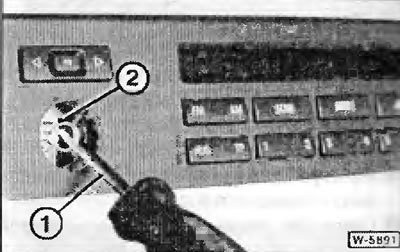

Отвертку -1- размера 3 вставить в прорезь -2- рядом с осью регулятора громкости и повернуть на 90°. Отвертку и вместе с ней узел управления радио вытащить слева и открепить его справа.
Указание: если отвертку непосредственно в прорезь вставить не удается, ее следует приставить, повернуть на 90° и, сдвинув вправо стопорную пластину, открыть доступ к прорези. Поворачивая отвертку дальше, вставить ее в прорезь.
Отсоединить штекер. Для этого отвести в сторону стопорный зажим.

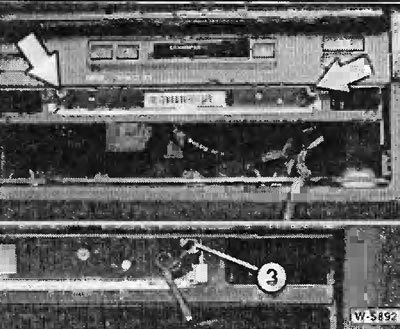

Оба винта с внутренним шестигранником в головке -3- поворачивать влево до тех пор, пока не станет возможно радио легко вытащить.

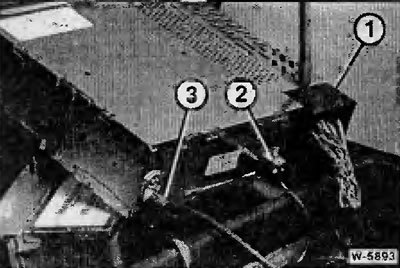

Отжать отверткой многоконтактный штекер -1-. Отвернуть крепление провода массы -2-. Отсоединить антенный провод -3-.
Установка
Установить с задней стороны радио многоконтактный штекер и антенный провод, привернуть провод массы.
Радио задвинуть в отверстие панели приборов.
Затянуть винты с внутренним шестигранником в головка.
Подсоединить многоконтактный штекер к узлу управления радио и закрепить его зажимом.
Узел управления радио задвинуть в отверстие панели приборов, пока он не зафиксируется стопорными пластинами.
[Первоисточник расположен на портале autoinstruction.ru]
Установить кнопку регулятора громкости.
