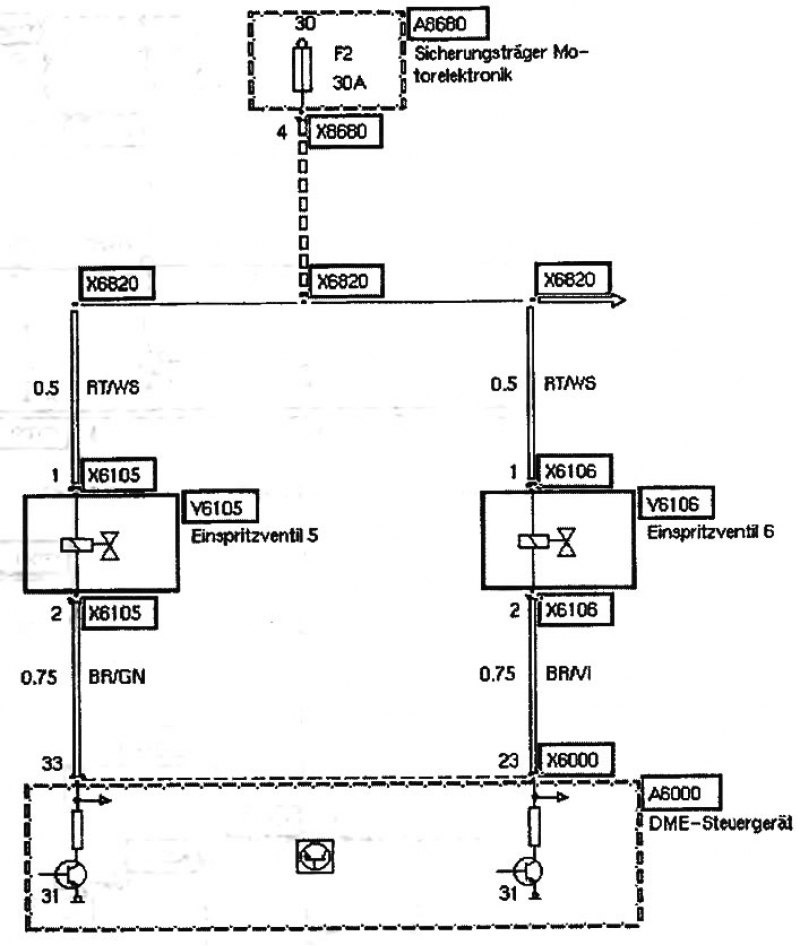

Клапанные форсунки цилиндров 5 и 6 (520i)



А6000 - блок электронной цифровой системы…

  • А6000 - блок электронной цифровой системы управления бензиновым двигателем
  • А8680 - держатель предохранителей блока электроники двигателя
  • V6105 - клапанная форсунка цилиндра 5
  • V6106 - клапанная форсунка цилиндра 6


(Информация представлена на сайте: Autoinstruction.ru)
Статья проверена экспертом: Евгений Мамаев
