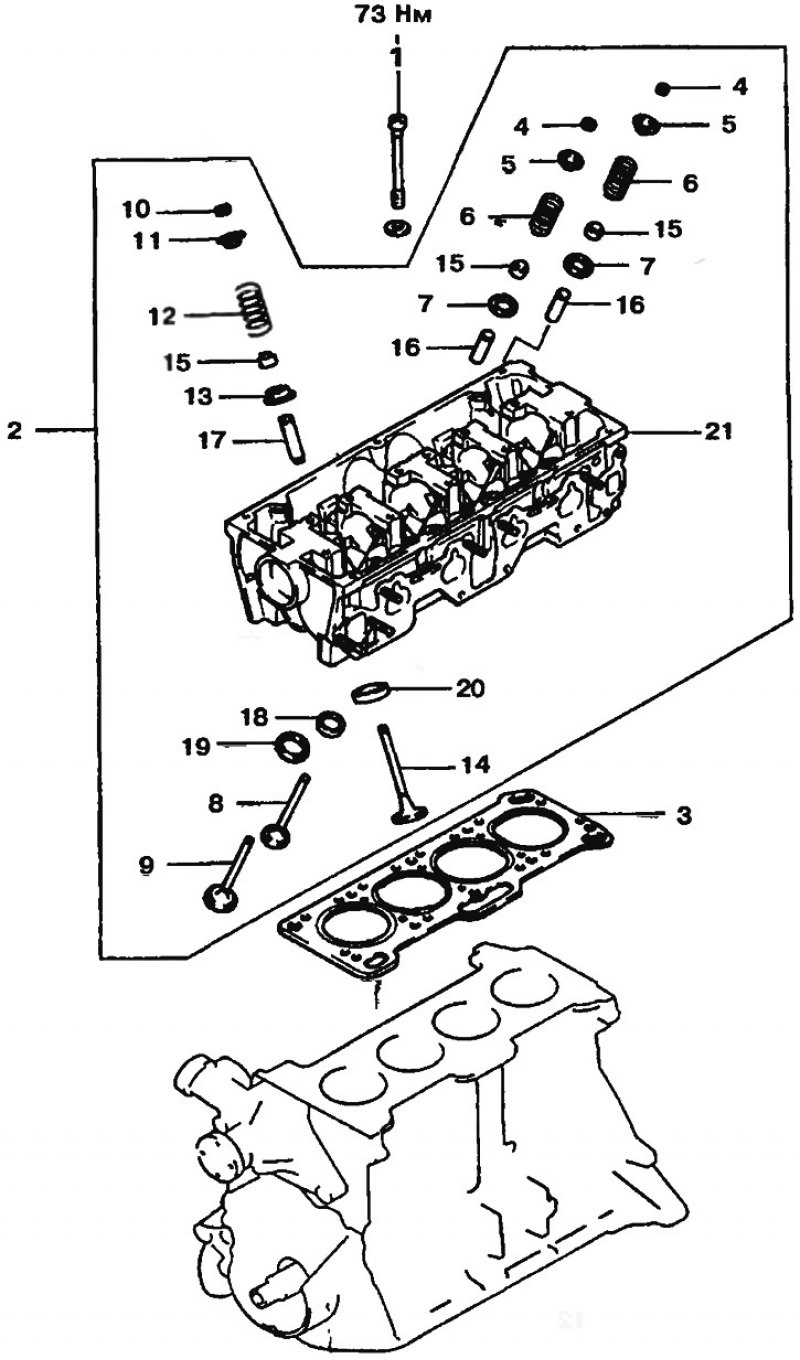

Рис. 2.20. Головка блока цилиндров и клапаны (12-клапанные двигатели): 1 - Болт крепления головки блока цилиндров; 2 - Головка блока цилиндра; 3 - Прокладка головки блока цилиндров; 4, 10 - Сухари клапана; 5, 11 - Тарелка пружины; 6, 12 - Пружина; 7, 13 - Седло пружины; 8, 9 - Впускной клапан; 14 - Выпускной клапан; 15 - Сальник стержня клапана; 16 - Ндправляющая впускного клапана; 17 - Направляющая выпускного клапана; 18, 19 - Кольцо седла впускного клапана; 20 - Кольцо седла выпускного клапана; 21 - Головка блока цилиндров
