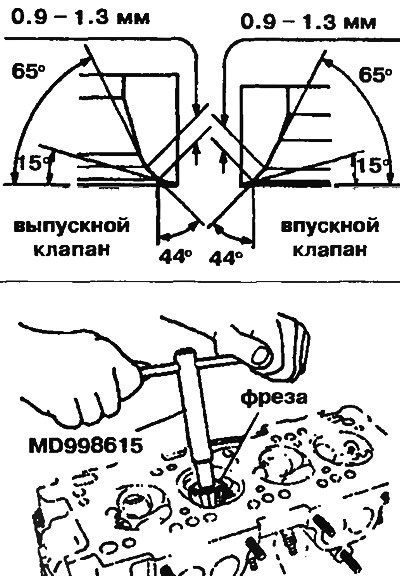

Рис. 2,25. Углы и притирка седла клапана
8-клапанные двигатели
Нормальное значение: впускной клапан - 41.45 мм, выпускной клапан - 41.35 мм.
Предельное значение: впускной клапан - 41.95 мм, выпускной клапан - 41.85 мм.
12-клапанные двигатели
Нормальное значение: впускной клапан - 43.70 мм, выпускной клапан - 43.30 мм.
Предельное значение: впускной клапан - 44.20 мм, выпускной клапан - 43.80 мм.
Замена кольца седла клапана
1. Перед снятием кольца седла клапана сначала обработайте фрезой внутреннюю сторону кольца, чтобы облегчить снятие. Затем замените кольцо на новое.
2. Рассверлите отверстие под седло клапана в головке блока цилиндров согласно внешнему диаметру кольца седла клапана с учетом допустимых ремонтных размеров.
12-клапанные двигатели
Впускной клапан (первичный):
- Расточка на 0.30 мм: 27.421-27.441 мм.
- Расточка на 0.60 мм: 27.721-27.741 мм.
Впускной клапан (вторичный):
- Расточка на 0.30 мм: 32.425-32.445 мм.
- Расточка на 0.60 мм: 32,725-32,725 мм.
Выпускной клапан:
- Расточка на 0.30 мм:35.425-35.445 мм.
- Расточка на 0.60 мм: 35.725-35.745 мм.
8-клапанные двигатели
Впускной клапан:
- Расточка на 0.30 мм: 36.300-36.325 мм.
- Расточка на 0.60 мм: 36.600-36.625 мм.
Выпускной клапан:
- Расточка на 0.30 мм: 32.300-32.325 мм.
- Расточка на 0.60 мм:32.600-32.625 мм.
Статья перепечатана отсюда [Autoinstruction.ru]
3. Прежде чем установить кольцо седла клапана, разогрейте головку блока цилиндров до 250° или охладите кольцо, чтобы избежать деформации отверстия в головке блока цилиндров.
4. Притрите седло клапана. Углы и притирка седла клапана показаны на рис. 2.25.
