Снятие
Отсоединить провод массы от аккумулятора.
Поднять автомобиль.
Снять защитный поддон агрегата.
Снять систему выпуска отработавших газов.
Снять теплозащитный экран системы выпуска отработавших газов.
Источник расположен на сайте: autoinstruction

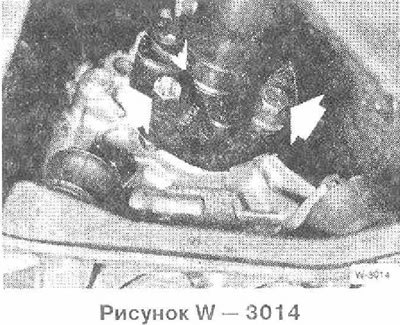

Отвернуть от коробки передач диск карданного вала. При конструкции со встроенным гасителем колебаний, отвернуть гайки на диске карданного вала.

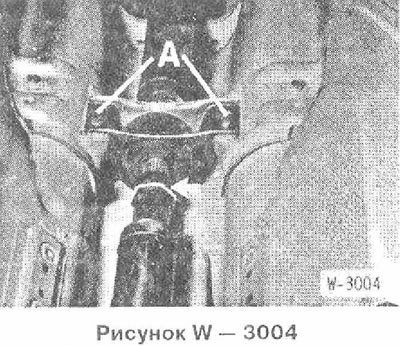

Освободить трубным ключом резьбовое кольцо -стрелка-в середине карданного вала на несколько оборотов.
Отвернуть среднюю опору А карданного вала.
Отклонить карданный вал вниз и вытащить из центрирующей цапфы.
Внимание: Подвязать карданный вал, не допускать падения шарниров.

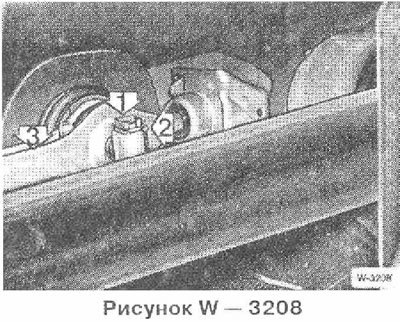

При снятом карданном вале отсоединить стопорную скобу 1 от тяги переключения, снять шайбы с обеих сторон тяги переключения и вытащить тягу.
Отсоединить с задней стороны коробки передач провод выключателя фонарей заднего хода.
Снять исполнительный цилиндр сцепления.
Внимание: Гидропроводы остаются подключенными.
Подпереть коробку передач домкратом.
Снять поперечную балку.
Опустить коробку передач до балки переднего моста.

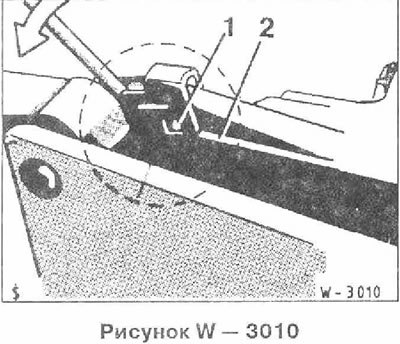

Отвести пружину 1 отверткой из выступа 2 на корпусе и отклонить наверх.
Вытащить опорный палец.

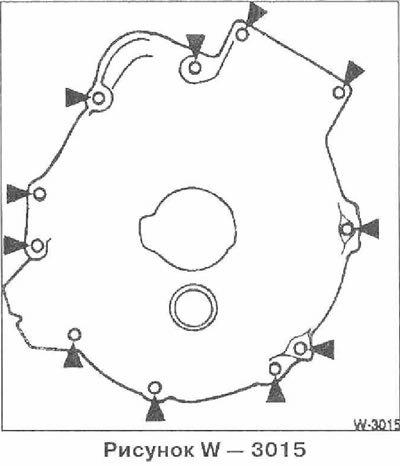

Отвернуть болты коробки передач ключами-вставками.
Отделить коробку передач от двигателя и вытащить ее с помощником вниз.
Установка
Перед установкой проверить сцепление.
Проверить легкость хода выжимного подшипника сцепления. Смазать подшипник, например Liqui Moly М-320. Если при отжатии сцепления ранее наблюдались шумы при работе подшипника, заменить выжимной подшипник.
Шлицевое соединение первичного вала, а также центрирующую цапфу очистить и слегка смазать пастой для подшипников скольжения Moly или опрыскать аэрозолем Moiy.
Включить любую передачу.
Приподнять коробку и в горизонтальном положении ввести в сцепление. Если первичный вал не входит в диск сцепления, соответственно повернуть рукой за фланец под карданный вал,
Завернуть болты крепления коробки передач на двигателе.

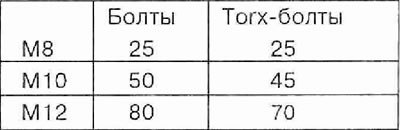

Моменты затяжки, Н·м
Приподнять коробку передач и закрепить ее на поперечной балке с моментом затяжки болтов 25 нм.
Установить исполнительный цилиндр сцепления.
Вставить опорный палец, покрыв его Molykore Longtherm 2.
Надеть с помощью отвертки пружину 1 на носик 2.
Вставить тягу переключения. Надеть на палец шайбу и зафиксировать тягу переключения стопорной шайбой.
Подсоединить провод выключателя фонарей заднего хода.
Установить карданный вал.
Установить теплоизоляционный экран.
Установить систему выпуска отработавших газов.
Проверить уровень масла в коробке передач.
Установить защитный поддон агрегата.
Подключить провод массы к аккумулятору.
