Фары
Открыть капот моторного отсека, Лампы ближнего и стояночного или паркингового света находятся в наружных фарах. Лампы дальнего света находятся во внутренних фарах. Описание относится ко всем лампам.
Выключить выключатель соответствующей лампы или отключить провод массы от аккумулятора.
Снять с задней стороны фары пластмассовую крышку Для этого повернуть на 90° влево поворотные замки отверткой.
Внимание: На левой фаре прежде отделить от кожуха воздуховод.
Повернуть пластмассовый колпачок влево и снять с разъемом.

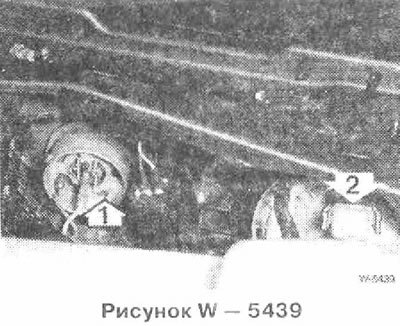

Отсоединить зажимную скобу 1 и вынуть дефектную лампу.
Лампу стояночного или паркингового света 2 с легким нажатием повернуть влево и вытащить из рефлектора.
Вставить лампу накаливания так, чтобы выступы вошли в соответствующие вырезы в корпусе. Защелкнуть зажимную скобу.
Вставить лампу стояночного или паркингового света в рефлектор и зафиксировать поворотом вправо.
Поставить накидную крышку и зафиксировать ее поворотом вправо.
Внимание: Во избежание попадания воды через накидную крышку обеспечить ее фиксацию всеми тремя защелками байонетного замка.
Подсоединить и защелкнуть разъем.
Поставить пластмассовую крышку и закрепить двумя замками.
Противотуманные фары
С нижней стороны автомобиля повернуть крышку влево и снять с задней стороны фары.
Если требуется заменить лампу с передней стороны, снять накладку с бампера рядом с фарой и вывернуть расположенный под накладкой винт. Вытащить лампу с корпусом.
Отсоединить проволочную скобу, заменить галогенную лампу.
Подсоединить проволочную скобу, установить корпус.
При замене вставить лампу и завернуть.
Передние указатели поворотов
Снять кожух фары.

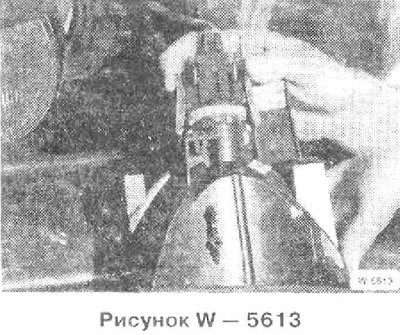

Лампа может заменяться без снятия указателя поворотов, который снят на фото только для наглядности.
Сжать планки патрона и вынуть патрон.
Слегка нажать на лампу накаливания, повернуть влево и вытащить.
Вставить лампу в патрон, прижать, повернуть вправо и защелкнуть.
Вставить и защелкнуть патрон.
Боковые указатели поворотов см. в подразделе «Снятие указателей поворотов».
Задние фонари
1. Задний габаритный фонарь
2. Стоп-сигнал
3. Указатель поворотов
4. Фонарь заднего хода
5. Задний туманный фонарь
Открыть багажный отсек.
Откинуть напольный коврик. Повернуть на 90° замок и немного приподнять боковую облицовку.
При легком нажатии повернуть влево и вынуть соответствующий патрон.

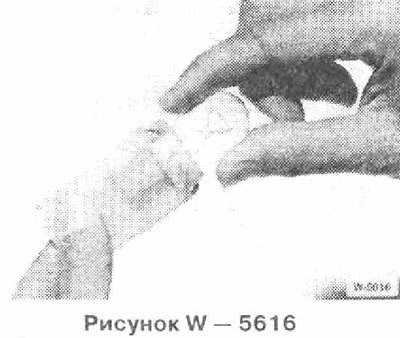

Слегка нажать на дефектную лампу накаливания, повернуть влево и вытащить.
Слегка нажать на лампу накаливания, повернуть вправо и вставить.
Вставить и повернуть вправо патрон.
Лампы в фонарях двери задка заменяются таким же образом.
Фонарь освещения номерного знака
Вывернуть два винта из рассеивателя и снять рассеиватель с прокладкой.
Вытащить дефектную софитовую лампу.
Проверить пружинящие свойства контактов, софитовая лампа должна туго сидеть в контактах. При необходимости контакты подогнуть.
Проверить целостность и отсутствие растрескивания прокладки; если требуется, заменить прокладку.
Установить рассеиватель на двух винтах, правильно установив прокладку.
Плафон освещения салона
Отжать плафон освещения салона отверткой, заменить софитовую лампу. При необходимости подогнуть контакты.
Вставить плафон освещения салона в вырез в потолке.
Плафоны освещения салона, багажного отсека, моторного отсека
Отжать плафон освещения багажного отсека отверткой, заменить софитовую лампу. При необходимости подогнуть контакты.
Только при лампе для чтения после снятия рассеивателя: Повернуть лампу с легким нажатием влево и заменить.
Вставить и защелкнуть рассеиватель.
Подключить провод массы к аккумулятору. Включить лампу и проверить функционирование.
