Состав предохранителей и реле (BMW 5 Series E34)

0

Коробка предохранителей и реле находится в левой части моторного отсека. Часть реле расположена слева под задним сидением. Состав предохранителей зависит от состава оборудования и года выпуска автомобиля. Фактический состав указан на крышке коробки предохранителей.

Состав предохранителей моделей 520i, 524td ("low-version")

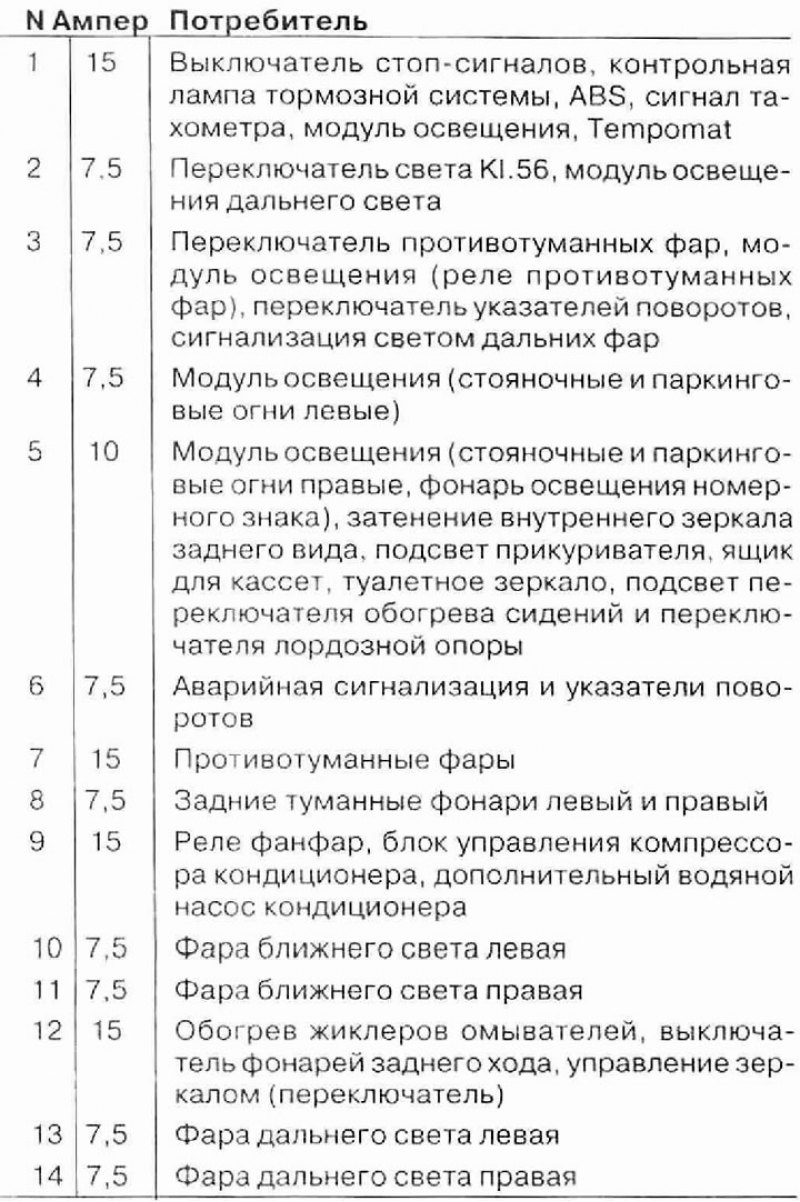

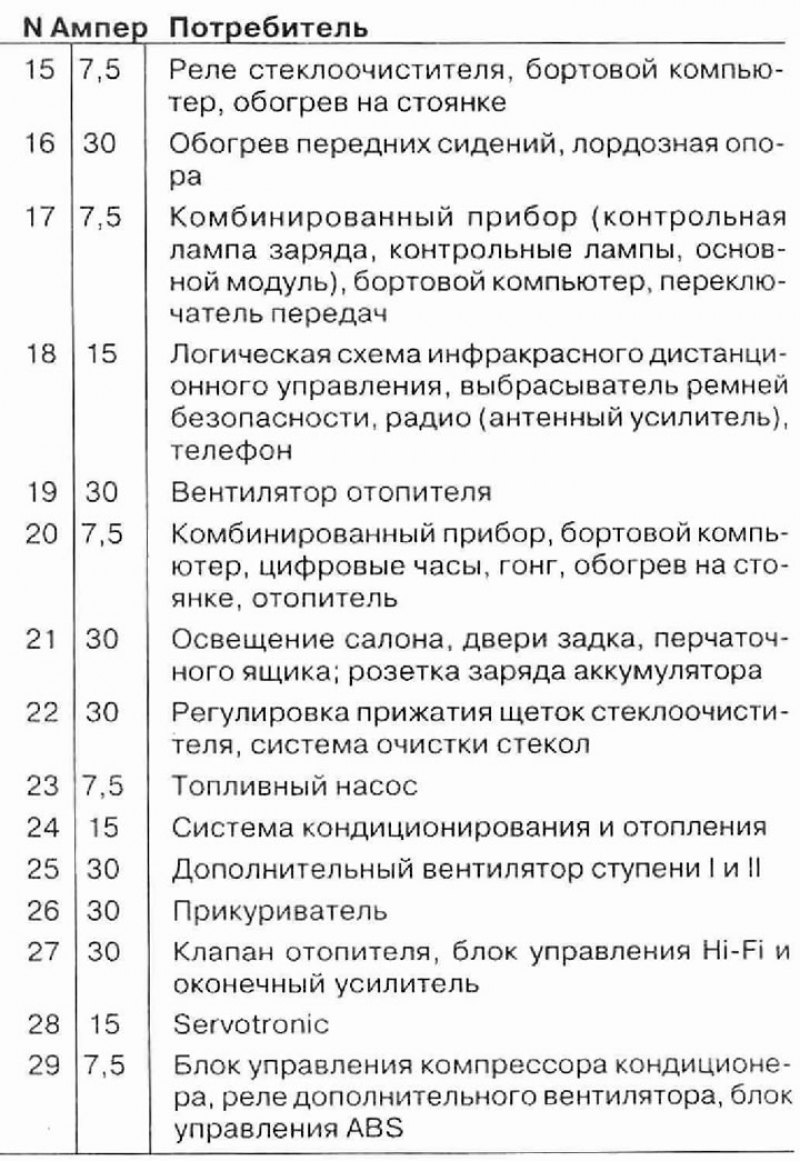

Состав предохранителей моделей 525i М5 ("high-version")

Реле в коробке предохранителей "low-version"

Реле в коробке предохранителей "high-version"

Текст предоставил этот ресурс www.AutoInstruction.ru
