Снятие
Отключить провод массы от аккумулятора.
Снять перчаточный ящик.

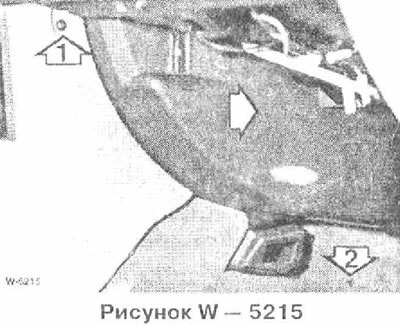

Снять боковые крышки. Для этого отвернуть болты 1 и 2. Снять нижнюю крышку, а затем подвинуть вперед в направлении стрелки и снять верхнюю крышку.

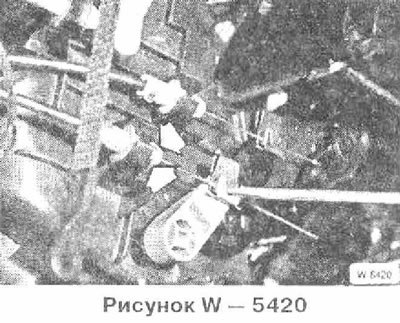

Отжать узкой отверткой трос из зажима на соответствующей воздушной заслонке. После этого сжать скобу на опоре -стрелки- и вытащить трос.
Снять пульт отопителя. Разъемы не отсоединять.
Отсоединить и снять соответствующий трос.
Установка
Подсоединить новый трос в пульте управления отопителя и вдавить трос узкой отверткой в рычаг воздушной заслонки до защелкивания. Закрепить опору.
Указание: Тросы имеют цветовую маркировку и должны соответственно ей подключаться.
Установить пульт управления отопителя.

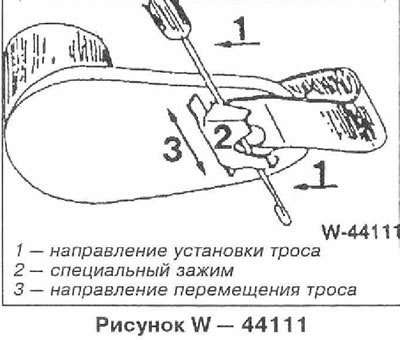

Тросы регулируются сами с помощью специальных зажимов. Для этого передвигать все рычаги управления сначала до упора вправо, а затем до упора влево.
Установить крышки.
Установить перчаточный ящик.
Подключить провод массы к аккумулятору.
Подсоединить трос к рычагу воздушной заслонки и прижать оболочку! троса так к держателю, чтобы она находилась на уровне упора 2. В этом положении прижать зажим.
Подсоединить трос к движковому регулятору и установить регулятор в крайнее левое положение (закрыто).
Закрыть воздушную заслонку, для чего прижать рычаг воздушной заслонки к упору.
Внимание: При установке троса смесительной температурной заслонки поворотом гайки с накатом выставить смесительную заслонку в крайнее положение "холодно" или "тепло" и одновременно установить ручку установки температуры в крайнее положение "холодно" или "тепло".
Вращать втулку на свободном конце троса до ее установку в вырез а держателе.
Закрепить втулку и тем самым трос зажимом 1 (Рисунок W — 5206).
Прижать пульт управления отопителя и закрепить двумя нижними болтами.
Надеть разъемы на выключатели и вставить выключатели, а также заглушки в планку переключателей.
Установить радиоприемник.
Установить среднюю консоль.
Поставить облицовку под приборной доской и закрепить ее пятью зажимами.
Подключить провод массы к аккумулятору.
