Снятие
Отключить провод массы от аккумулятора.

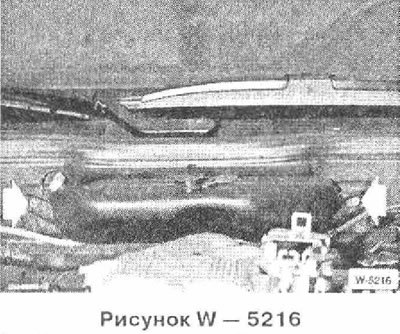

Отвернуть от задней стенки моторного отсека расширительный бачок. Предварительно отсоединить разъем и переливной шланг.

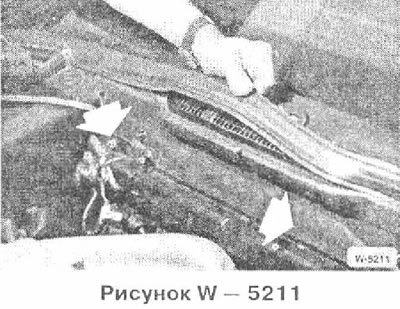

Отсоединить от кузова накладку из профилированной резины.
Отвернуть болты -стрелки- и потянуть жгут проводов с креплением вперед.

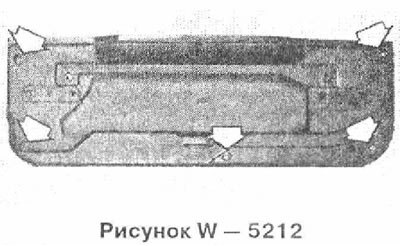

Отвернуть пять болтов -стрелки-. На рисунке показана накладка в снятом положении.
Вытащить накладку.

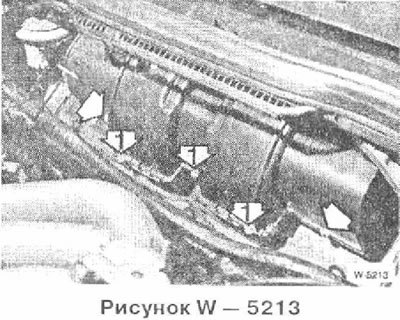

Отвернуть три болта 1 и отсоединить верхний кожух вентилятора отопителя от нижнего кожуха и вытащить его.

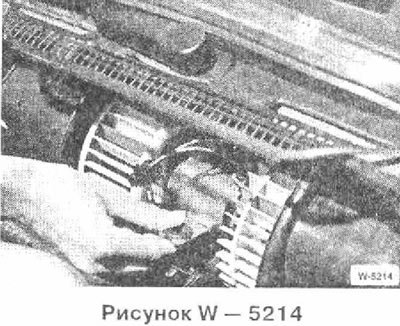

Отвернуть болт вентилятора и вытащить вентилятор.
Отсоединить от вентилятора отопителя электрические провода.
Установка
Внимание: Не снимать крыльчатки с мотора и не проворачивать их на оси. Крыльчатки отбалансированы на валу.
(Статья опубликована первоначально здесь: «www.autoinstruction.ru»)
Подсоединить электрические провода к разъему.
Вставить вентилятор отопителя в резиновую опору и закрепить болтом.
Вставить верхний кожух вентилятора отопителя и защелкнуть в нижнем кожухе. Завернуть три болта.
Подключить провод массы к аккумулятору и проверить функционирование вентилятора отопителя на всех скоростях, при необходимости устранить неисправность.
Вставить крышку и закрепить ее пятью болтами.
Закрепить на крышке провод.
Привернуть расширительный бачок, подсоединить переливной шланг и разъем.
Вставить профилированную резину.
