Схема для центральной системы блокировки дверей, противоугонной сигнализации, бортового компьютера... (BMW 5 Series E28)

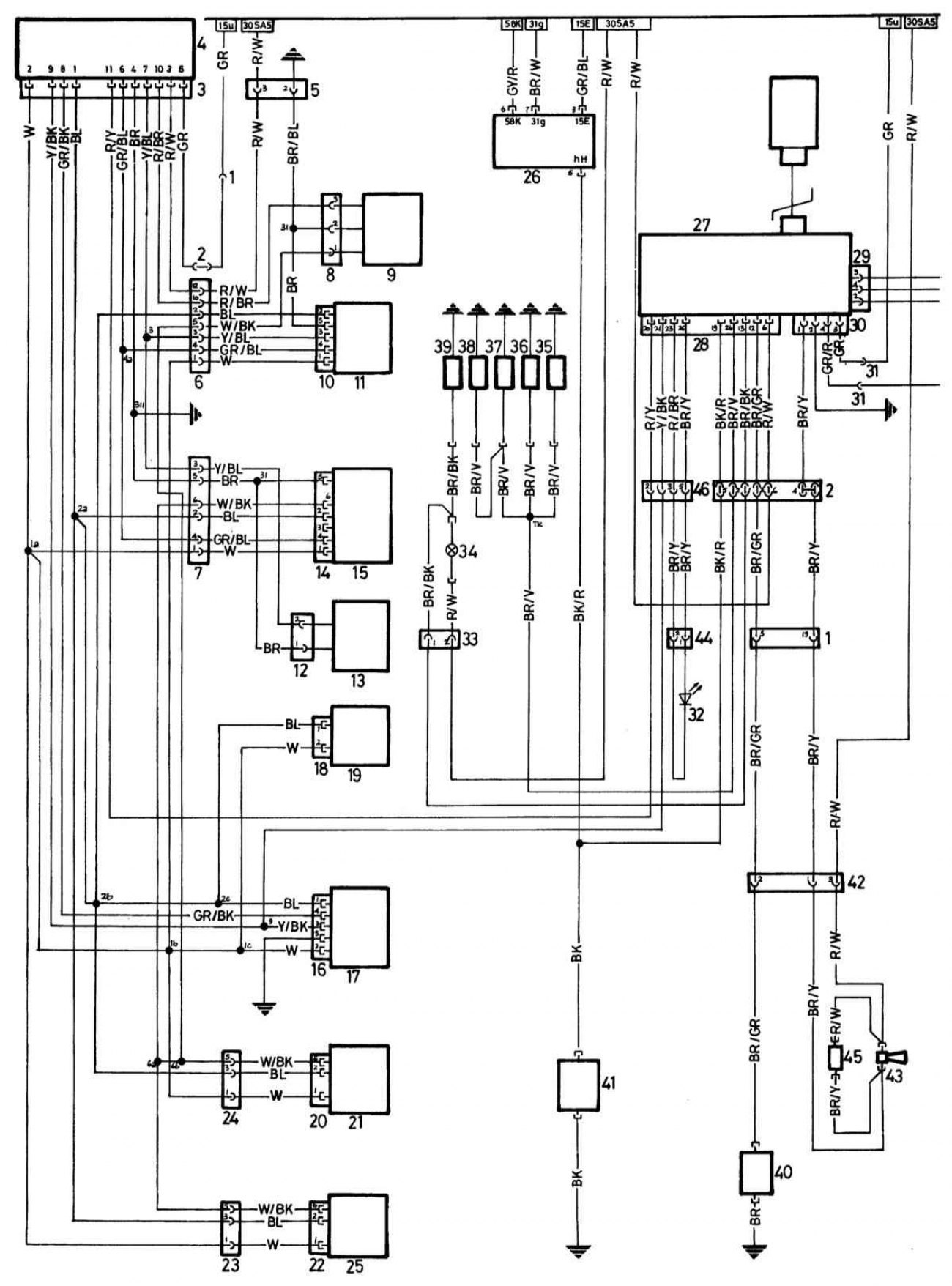

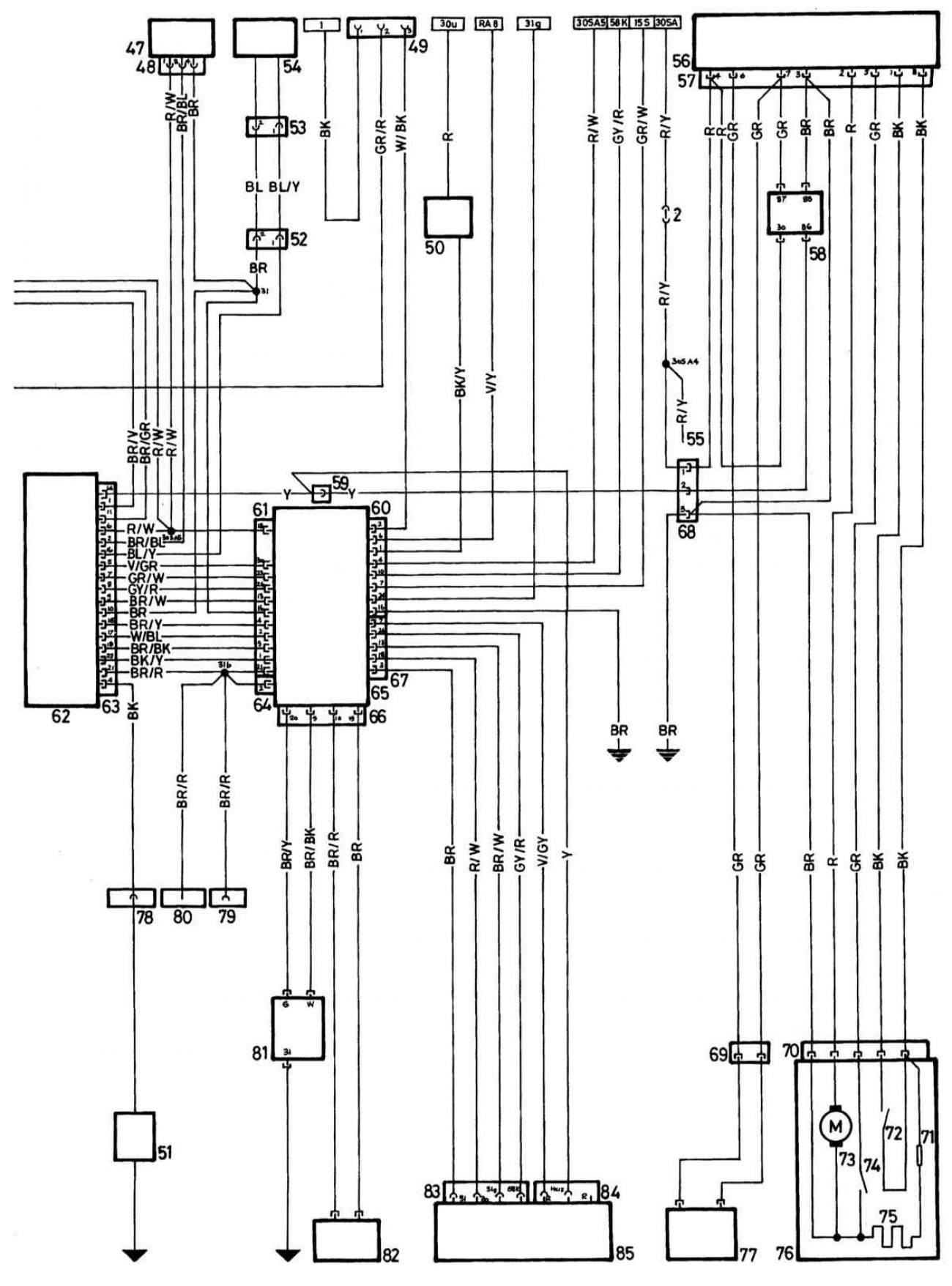

К типичной принципиальной схеме центральной системы блокировки дверей, противоугонной сигнализации, бортового компьютера, дополнительного отопителя и цифровых часов

1 — Штекер - задняя секция к центральной секции
2 — Разъем штекера для подключения специального оборудования
3 — Разъем для блока управления центральной блокировки дверей
4 — Электронный блок управления центральной блокировкой дверей (концевой диск стойки А)
5 — Штекер - проводка двери водителя к задней секции
6 — Штекер - соединительный провод системы центральной блокировки к проводке двери водителя (13 контактов)
7 — Штекер - соединительный провод центральной блокировки к проводке двери со стороны пассажира
8 — Штекер - провод системы центральной блокировки в двери водителя к выключателю
9 — Выключатель центральной блокировки/разблокирующий стопорный механизм (дверь водителя, на замке)
10 — Соединение мотора центральной блокировки с дверью водителя (6 контактов)
11 — Мотор центральной блокировки - дверь водителя
12 — Штекер - проводка двери пассажира к микровыключателю
13 — Микровыключатель (дверь пассажира, на замке)
14 — Мотор центральной блокировки - дверь пассажира
15 — Мотор центральной блокировки - дверь пассажира
16 — Соединение мотора центральной блокировки с крышкой багажника (6 контактов)
17 — Мотор центральной блокировки - крышка багажника
18 — Соединение мотора центральной блокировки с крышкой наливного отверстия топливного бака (6 контактов)
19 — Мотор центральной блокировки - крышка наливного отверстия топливного бака
20 — Соединение мотора центральной блокировки с задней левой дверью (6 контактов)
21 — Мотор центральной блокировки - задняя левая дверь
22 — Соединение мотора центральной блокировки с правой дверью (6 контактов)
23 — Штекер - соединительный провод центральной блокировки к правой задней двери (7 контактов)
24 — Штекер - соединительный провод центральной блокировки к левой задней двери (7 контактов)
25 — Мотор центральной блокировки - правая задняя дверь
26 — Выключатель обогревателя заднего стекла
27 — Электронный блок управления системой защиты от воровства (слева от рулевой колонки)
28 — Разъем электронного блока управления системой защиты от воровства (26 контактов)
29 — Разъем блока реле (4 контакта)
30 — Разъем электронного блока управления системой защиты от воровства (4 контакта)
31 — Штекер 150 (в главной проводке)
32 — Светодиод противоугонной сигнализации
33 — Штекер подсветки багажника
34 — Подсветка багажника
35 — Передний левый датчик контакта двери
36 — Передний правый датчик контакта двери
37 — Задний левый датчик контакта двери
38 — Задний правый датчик контакта двери
39 — Контакт крышки багажника
40 — Контакт капота
41 — Обогреватель заднего стекла
42 — Штекер - центральная секция к проводке бортового компьютера/противоугонной сигнализации
43 — Клаксон
44 — Штекер светодиода
45 — Диод
46 — Штекер - провод противоугонной сигнализации к соединительному проводу центральной блокировки
47 — Звуковой сигнал (слева от рулевой колонки)
48 — Разъем звукового сигнала
49 — Штекер - центральная секция к проводке LE-Jetronic
50 — Замок зажигания
51 — Дистанционный выключатель бортового компьютера
52 — Штекер - бортовой компьютер к проводу датчика температуры наружного воздуха
53 — Штекер - провод датчика температуры наружного воздуха к самому датчику
54 — Датчик температуры наружного воздуха (нижняя передняя панель)
55 — Штекер - провод дополнительного отопителя к автоматической антенне
56 — Электронный блок управления отопителем на стоянке (под правым сиденьем)
57 — Разъем электронного блока управления
58 — Реле отопителя для стоянки (на отопителе)
59 — Штекер - провод бортового компьютера к проводу дополнительного отопителя
60 — Штекер - центральная секция к приборному щитку
61 — Разъем приборного щитка
62 — Электронный блок управления бортовым компьютером (прямо на приборном щитке)
63 — Разъем бортового компьютера
64 — Разъем приборного щитка 2
65 — Приборный щиток
66 — Штекер - задняя секция к приборному щитку
67 — Штекер - провод цифровых часов к приборному щитку
68 — Штекер - дополнительный провод к проводу отопителя
69 — Штекер - провод отопителя к проводу топливного насоса
70 — Разъем отопителя
71 — Добавочное сопротивление в отопителе
72 — Термовыключатель (отопитель для стоянки)
73 — Мотор отопителя
74 — Датчик перегрева (отопитель для стоянки)
75 — Штекер отопителя к отопителю для стоянки
76 — Отопитель
77 — Топливный насос
78 — Штекер - бортовой компьютер к дистанционному управлению
79 — Штекер - управление громкостью в зависимости от скорости
80 — Штекер - провод системы управления скоростью
81 — Передатчик резерва топлива
82 — Передатчик скорости
83 — Штекер - провод цифровых часов к цифровым часам (4 контакта)
84 — Штекер - провод цифровых часов к цифровым часам (2 контакта)
85 — Цифровые часы
