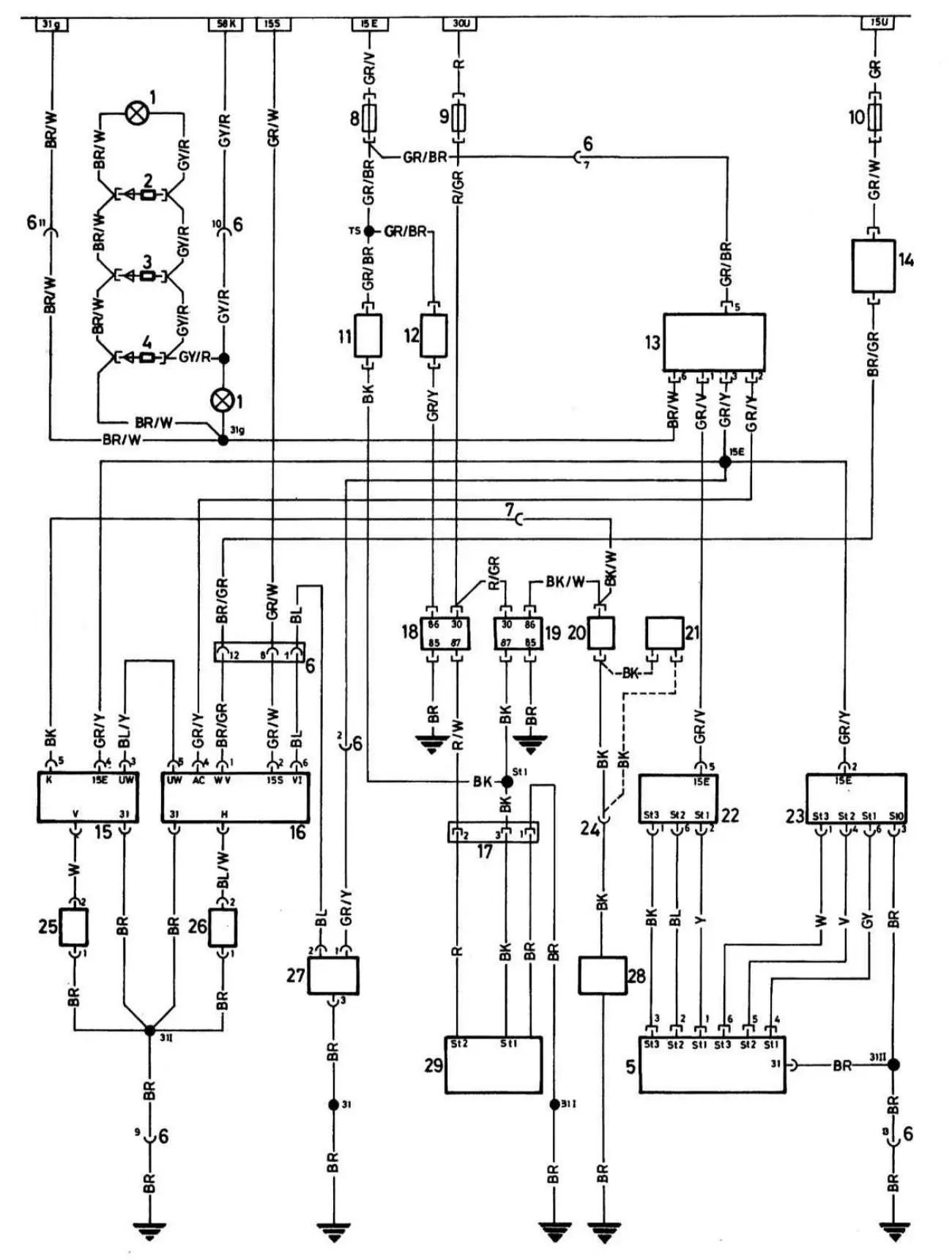

Принципиальная схема системы отопителя и кондиционера
Открыть большую картинку в новой вкладке »
1 — Подсветка приборов управления отопителем
2 — Светодиод 3
3 — Светодиод 2
4 — Светодиод 1
5 — Выключатель нагнетателя отопителя/испарителя
6 — Штекер - проводка управления отопителем к центральной проводке (13 контактов)
7 — Штекер - секция передней проводки к приборам управления отопителем
8 — Предохранитель - нагнетатель отопителя
9 — Предохранитель - дополнительный вентилятор стадия 2
10 — Предохранитель - сигнальная лампа, лампы сигнала заднего хода, тахометр и зеркала (распределитель питания)
11 — Температурный выключатель 91°С - стадия 1
12 — Температурный выключатель 99°С - стадия 2
13 — Выключатель кондиционера
14 — Водяной клапан
15 — Регулятор температуры испарителя
16 — Блок управления кондиционером (приборы управления отопителем)
17 — Штекер - мотор дополнительного вентилятора (на моторе дополнительного вентилятора)
18 — Реле - дополнительный вентилятор стадия 2 (на распределителе питания)
19 — Реле - дополнительный вентилятор стадия 1 (на распределителе питания)
20 — Выключатель - прессостат высокого давления (сушилка)
21 — Выключатель - температура 110°С (только для 524 td)
22 — Мотор нагнетателя отопителя
23 — Мотор нагнетателя испарителя
24 — Штекер - прессостат высокого давления к электромагнитной муфте
25 — Датчик температуры испарителя (в испарителе)
26 — Датчик температуры отопителя (в отопителе)
27 — Датчик внутренней температуры (нижняя левая панель обшивки)
28 — Электромагнитная муфта для компрессора
29 — Мотор дополнительного вентилятора
