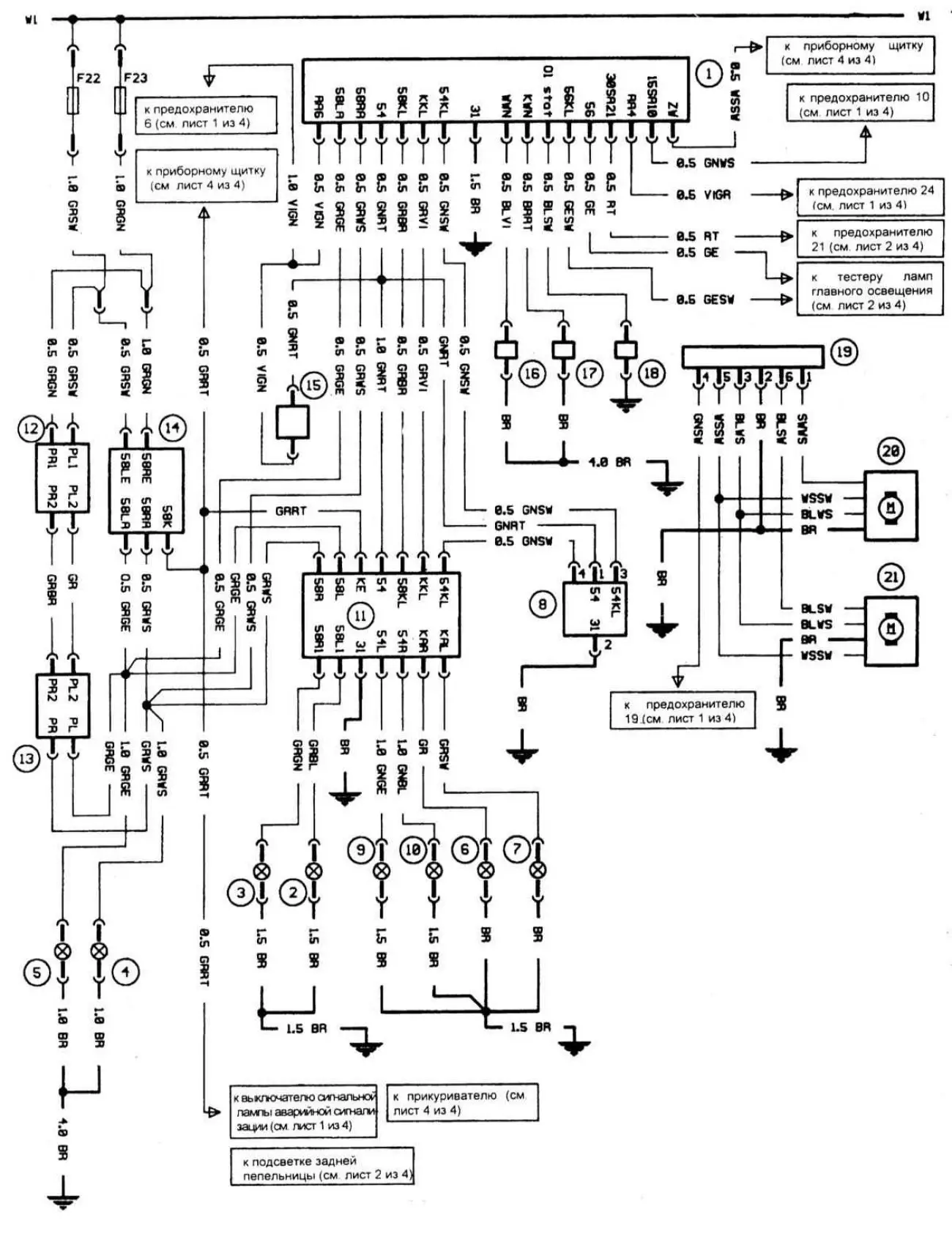

Типичная система контроля, зеркала с электроприводом, стоп-сигнал и стояночный фонарь (3 из 4)
Открыть большую картинку в новой вкладке »
Ключ к схеме
1 — Блок электронного управления
2 — Левый задний фонарь
3 — Правый задний фонарь
4 — Правый стояночный фонарь
5 — Левый стояночный фонарь
6 — Правый фонарь подсветки номерного знака
7 — Левый фонарь подсветки номерного знака
8 — Дополнительный стоп-сигнал
9 — Левый стоп-сигнал
10 — Правый стоп-сигнал
11 — Модуль контроля неисправности ламп
12 — Выключатель стояночного фонаря 1
13 — Выключатель стояночного фонаря 2
14 — Выключатель заднего фонаря и подсветки номерного знака
15 — Выключатель стоп-сигнала
16 — Датчик уровня жидкости в резервуаре омывателя
17 — Датчик уровня охлаждающей жидкости
18 — Датчик уровня масла
19 — Выключатель управления зеркалами
20 — Мотор зеркала с электроприводом
21 — Дополнительный мотор зеркала с электроприводом
W1 — Шина распределителя питания
[1 — к предохранителю 6 (см. 1 из 4)
2 — к приборному щитку (см. 4 из 4)
3 — к приборному щитку (см. 4 из 4)
4 — к предохранителю 10 (см. 1 из 4)
5 — к предохранителю 24 (см. 1 из 4)
6 — к предохранителю 21 (см. 2 из 4)
7 — к тестеру ламп главного освещения (см. 2 из 4)
8 — к предохранителю 19 (см. 1 из 4)
9 — к выключателю сигнальной лампы аварийной сигнализации (см. 1 из 4)
10 — к прикуривателю (см. 4 из 4)
11 — к подсветке задней пепельницы (см. 2 из 4)]
