Вакуумный усилитель — проверка, снятие и установка

 Главная БМВ 3 серия 1998-2006, бензин Ходовая часть Тормозная система Вакуумный усилитель — проверка...

0

Примечание. На моделях с АБС и системой управления тяговым усилием (ASC+T) или системой динамической стабилизации [DSC) для снятия усилителя требуется снять блок управления систем АБС/ASC+ Т и/или DSC. Поскольку для снятия этих блоков требуется специальное оборудование, эта работа должна выполняться на специализированной станции обслуживания.

Проверка



1. Для проверки работы усилителя нажмите несколько раз на педаль ножного тормоза для того, чтобы израсходовать остатки вакуума в усилителе. Затем запустите двигатель, удерживая педаль нажатой. Во время запуска двигателя Вы ощутите "оттяжку" педали при нарастании разрежения. После того как двигатель отработает некоторое время (минимум пару минут), заглушите его. Теперь нажимая на педаль. Вы должны ощущать нормальное усилие, а при последующих нажатиях педаль должна становиться "жестче", а ее ход должен уменьшаться при каждом нажатии.

2. Если усилитель на работает так, как это описано выше, то прежде всего нужно проверить клапан усилителя (см. параграф 13).

3. Если после проверки клапана усилитель продолжает работать неудовлетворительно, значит он неисправен. Замените усилитель — его ремонт невозможен.

Снятие



Примечание. При установке Вам потребуются новые гайки крепления усилителя.

4. Снимите главный цилиндр (см. параграф 10).

5. Отсоедините вакуумный шланг от клапана усилителя.

6. Выверните винты и снимите нижнюю панель облицовки со стороны водителя.

7. Отцепите пружину, затем выньте фиксатор и штифт, соединяющий педаль тормоза с толкателем усилителя (см. параграф 11, рис. 11.4).

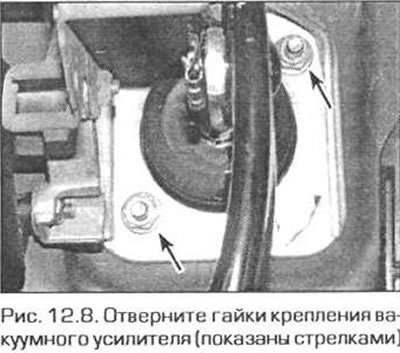

8. Отверните гайки крепления усилителя. Затем извлеките усилитель из моторного отсека и снимите с автомобиля (рис. 12.8).



Установка



9. Установка производится в последовательности, обратной снятию. При установке обратите внимание на следующее.
  • а) Проверьте состояние уплотнительной втулки клапана усилителя и. при необходимости, замените ее.
  • б) Перед установкой нового усилителя снимите со старого усилителя звукоизоляцию и закрепите ее на новом усилителе.
  • в) Убедитесь в том, что толкатель усилителя правильно расположен относительно тормозной педали. Затем закрепите усилитель гайками и затяните их требуемым моментом.
  • г) Смажьте консистентной смазкой ось толкателя усилителя, вставьте ось на место и зафиксируйте ее пружинным фиксатором.
  • д)Установите главный цилиндр (параграф 10).
  • е) В завершение запустите двигатель и проверьте наличие протечек воздуха из соединений вакуумного усилителя. Перед поездкой проверьте работу тормозной системы.
