Снятие и установка, проверка клапана регулирования оборотов холостого хода [BMW 3 Series E36]

  • Главная
  • БМВ
  • 3 серия
  • 1990-2000
  • Двигатель и системы
  • Система питания
  • Снятие и установка, прове…
0
Клапан регулирования оборотов холостого хода находится на впускном коллекторе и соединяется с местами перед и за штуцером дроссельной заслонки шлангами.

Внимание: Чтобы проверить, работает ли клапан регулирования оборотов холостого хода, положить руку на клапан. При работающем двигателе клапан должен вибрировать от импульсов питания.


Снятие



Шестицилиндровый двигатель: Отсоединить воздухозаборный шланг от штуцера дроссельной заслонки, предварительно освободив хомут.

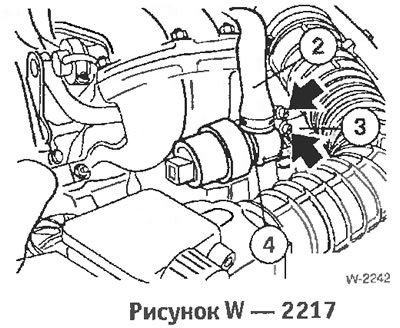

Отсоединить разъем -2- клапана регулирования оборотов холостого хода, прижав при этом проволочный фиксатор. Освободить крепление шланга -стрелки-, отсоединить шланги -2- и -3-. На рисунке изображен четырехцилиндровый двигатель, на шестицилиндровом двигателе клапан расположен под впускным коллектором.

Четырехцилиндровый двигатель: Снять ленту крепления провода -4-.

Освободить клапан регулирования оборотов холостого хода из крепления и вытащить.

Проверка сопротивления

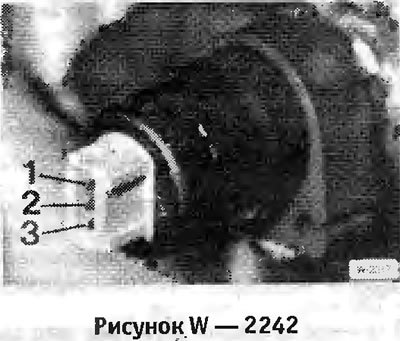

Шестицилиндровый двигатель: Подключить к контактам клапана омметр и измерить сопротивление. Заданное значение: клеммы 1 и 3: 40 ± 5 ом. клеммы 2 и 1 или 2 и 3: 20 + 5 ом.


Четырехцилиндровый двигатель: Клапан имеет только 2 контакта. Подключить Подключить к контактам клапана омметр и измерить сопротивление. Заданное значение: 8 + 2 ом.

Динамическая проверка



Подключить разъем питания.

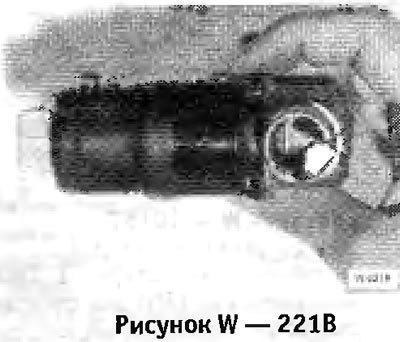

Полностью открыть или закрыть поворотный поршень клапана.

Включить зажигание. Поворотный поршень должен занять положение примерно 50% поперечного отверстия и оставаться в этом положении.

Установка



Подсоединить шланги к клапану регулирования оборотов холостого хода.

Надеть разъем и закрепить провод.

Шестицилиндровый двигатель: Подсоединить воздухозаборный шланг и зафиксировать его лентой.
