Проверка
Отсоединить разъем.
Подключить к обоим контактам разъема омметр.
Измерить сопротивление и сравнить с заданным значением. При различных температурах возможны промежуточные значения. Заданные значения см. в таблице ниже.
Если результат отличается от заданного значения, снять датчик.
Поместить датчик на крюке из проволоки в водяной ванне, так чтобы он не касался стенок сосуда. Охлаждать воду кусочками льда, а после этого разогревать на плитке. При заданных температурах вынимать датчик и измерять сопротивление между его контактами.
Если датчик температуры в норме, подключать вольтметр к контактам разъема и массой.
Включить зажигание. Заданное значение: около 5 вольт. При отсутствии напряжения прозвонить провод.
Прозвонить провод массы.
Если датчик и провода в норме, дефектен блок управления.
Снятие
Внимание: Чтобы при снятии датчика не вытекала охлаждающая жидкость, слить часть жидкости в сосуд.
Модели 316i, 318i
Снять клапан регулирования холостого хода.

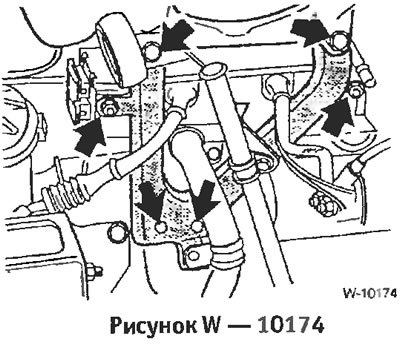

Отвернуть опору впускной трубы и кабельный канал -стрелки-. Температурный датчик расположен в моторном блоке за этими деталями.

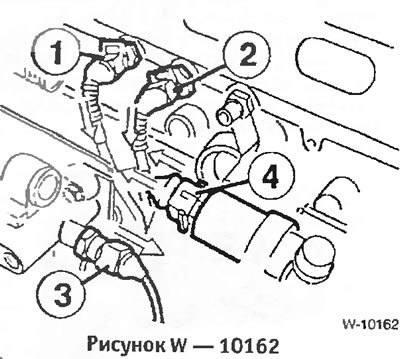

Снять разъем датчика температуры.
Вывернуть датчик температуры -1- DME. На станции обслуживания BMW для отворачивания используется специальный инструмент BMW-00 9160. 2 - датчик температуры охлаждающей жидкости для указателя на приборной доске. На рисунке показан шестицилиндровый двигатель, монтажное положение на четырехцилиндровом двигателе аналогично.
Установка
Завернуть датчик температуры с новой прокладкой и затянуть моментом 12-14 нм.
Внимание: Не перетягивать датчик температуры.
Подсоединить разъем. Проволочный фиксатор защелкнуть.
Залить охлаждающую жидкость и удалить воздух из системы охлаждения.
Произвести пробную поездку и проверить герметичность места установки датчика темпера туры, если нужно, немного подтянуть.
