Снятие и установка форсунок [BMW 3 Series E36]

  • Главная
  • БМВ
  • 3 серия
  • 1990-2000
  • Двигатель и системы
  • Система питания
  • Снятие и установка форсун…
0
Форсунки обеспечивают конусный впрыск топлива и после впрыска герметично закрываются. При негерметичных форсунках затруднен запуск разогретого двигателя. При дефектных форсунках происходит дизелирование двигателя и наблюдается его неровная работа.

Снятие



Снять канал подачи наружного воздуха в отопитель с переборки.

Модели 320i, 325i, 328i (Шестицилиндровый двигатель)

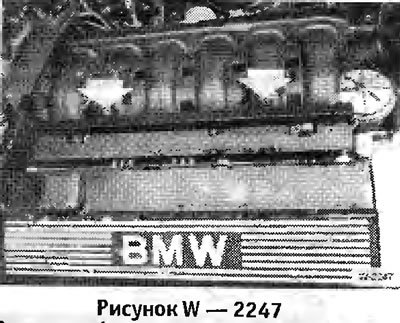

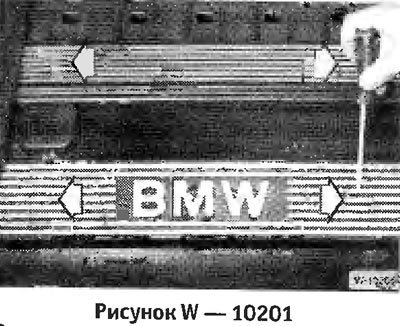

Вытащить узкой отверткой заглушки -стрелки-, отвернуть расположенные под ними болты.

Отвернуть крышку маслозаливной горловины, снять с двигателя 2 верхние пластмассовые накладки.

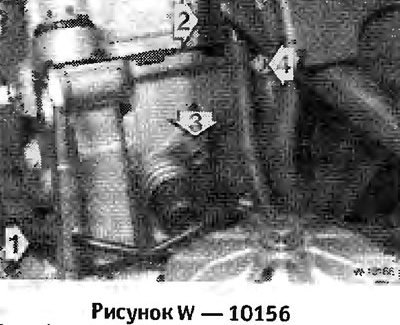

Освободить хомут шланга -4- и отсоединить от распределительной трубки подающий топливный шланг.

Внимание: Топливная система находится под давлением. При отсоединении шланга подл ожить тряпку и вытирать вытекающее топливо. Огнеопасно!

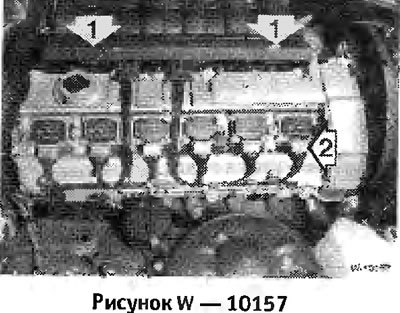

Отвернуть болты -1- и отсоединить от форсунок колодку разъемов.



Отвернуть болты крепления -стрелки- распределительной топливной трубки. (В отличие от изображения на рисунке накладка двигателя снята).

Модели 316i, 318i выпуска до августа 1993 г.



Снять со штуцера дроссельной заслонки воздушный шланг.

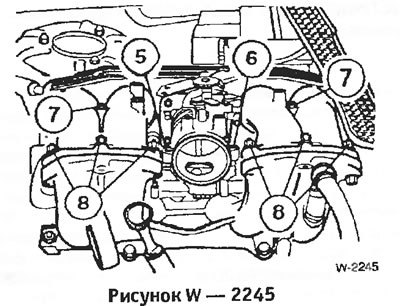

Отвернуть болты -7- и гайки -8-.


Отвернуть болты-5- и -6-. Отжать обогреватель всасываемого воздуха вниз. Обогреватель включен в контур охлаждения двигателя. Оставить шланги подключенными. Обратить внимание на положение уплотнительного кольца для последующей установки.

Вытащить и откинуть верхнюю часть впускного коллектора.



Снять с форсунок колодку с разъемами.

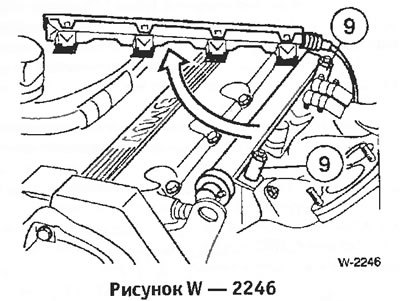

Отвернуть болты -9- от топливной распределительной трубки.

Модели 316i, 318i выпуска с сентября 1993 г., 318is/ti



Отсоединить воздушный шланг от штуцера дроссельной заслонки.

Отсоединить трос газа.

Отсоединить вакуумный шланг от гидроусилителя тормозной системы.



Отсоединить 2 водяных шланга от обогревателя дроссельной заслонки и закрыть шланги пробками, например чистыми винтами.


Отсоединить разъем выключателя дроссельной заслонки -1-, прижав проволочный фиксатор.

Отсоединить вакуумные шланги -2-.

Отвернуть 4 болта -3- (на рисунке видны только 2 из них) и осторожно снять штуцер дроссельной заслонки.

Указание: Регулировка дроссельной заслонки невозможна. При повреждениях, например от ударов, штуцер дроссельной заслонки заменяется.


Отвернуть переднюю и заднюю опоры коллектора -4-.

Отвернуть клапан регулирования холостого хода -5-.

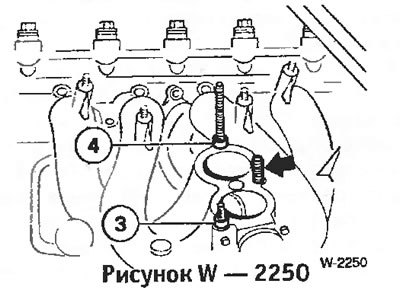

Отвернуть 3 болта и снять верхнюю часть коллектора. Обратить внимание на расположение центрирующих втулок -3- и -4- для последующей установки.

Отсоединить колодку разъемов от форсунок и отвернуть болты от топливной распределительной трубки (Рисунок W 2246).



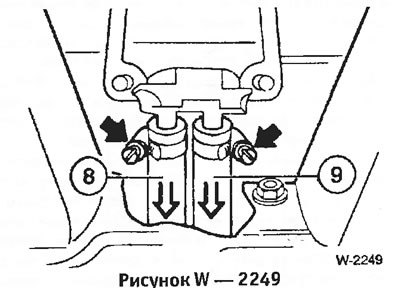

Шестицилиндровый двигатель: Отсоединить вакуумный шланг -1- от регулятора давления топлива.


Отсоединить топливный шланг-2-от топливной распределительной трубки, предварительно освободив хомут; собрать тряпкой вытекающее топливо.

Вытащить топливную распределительную трубку вместе с форсунками из головки цилиндров. Форсунки просто вставлены и могут свободно выниматься.

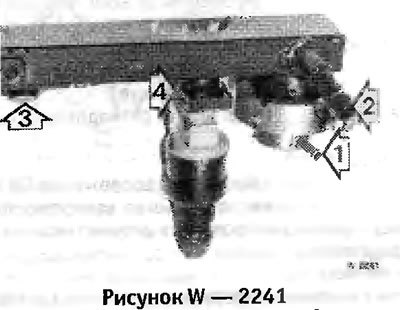

Вытащить вбок фиксаторы -4- и снять форсунки.

Установка

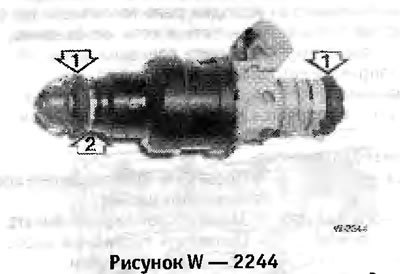

Внимание: При установке форсунок не повредить кольца круглого сечения -1-. Дефектные кольца заменять, при этом учитывать монтажное положение уплотнительного кольца -2-. Перед установкой смазать уплотнительные кольца вазелином смазкой для коробок передач SAE90.


Вставить форсунки в топливную распределительную трубку и закрепить фиксаторами.

Вставить форсунки вместе с топливной распределительной трубкой в головку цилиндров. Перед установкой смазать уплотнительные кольца вазелином смазкой для коробок передач SAE 90.

Закрепить топливную распределительную трубку на головке цилиндров двумя болтами.

Подсоединить топливные шланги.

Поставить колодку с разъемами на форсунки.

Модели 320i, 325i, 328i



Закрепить колодку с разъемами 2 болтами.

Установить накладку двигателя.

Модели 316i, 318i выпуска до августа 1993 г., 318is/ti



Привернуть верхнюю часть впускного коллектора с новыми прокладками, при этом не за быть установить центрирующие втулки. Равномерно затянуть болты моментом 20 нм.

Привернуть опоры коллектора, а также клапан регулирования холостого хода, см. рисунке в подразделе "Снятие".

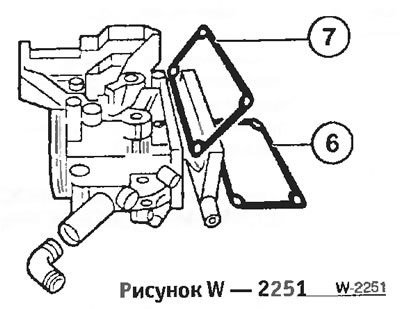

Привернуть штуцер дроссельной заслонки с новыми прокладками -6- и -7-.

Подсоединить 2 водяных шланга и закрепить шланги хомутами. Если при снятии вытекала охлаждающая жидкость, долить до нормального уровня.

Подсоединить 2 вакуумных шланга к штуцеру дроссельной заслонки и вакуумный шланг к гидроусилителю тормозной системы.

Подсоединить разъем потенциометра дроссельной заслонки, он должен защелкнуться.

Подсоединить трос газа.

Установить воздушный шланг.

Запустить двигатель и проверить герметичность впускного тракта, см. раздел "Проверка числа оборотов холостого хода /содержания СО".

Установить канал подачи наружного воздуха на переборке.

Проверка форсунок



Снять форсунки. Форсунки и топливные шланги остаются на топливной распределительной трубке.

Надеть на форсунке колодку с разъемами.

Поместить форсунки в соответствующий мерный сосуд.

Помощнику включить на несколько секунд стартер при этом сравнить струи впрыска отдельных форсунок. Струя впрыска должна быть конусообразной и быть одинакового вида на всех форсунках

Выключить зажигание.

Снять с форсунок колодку разъемов.

Включить примерно на 5 секунд зажигание, не включая стартера. После этого проверить плотность: в течение 1 минуты из форсунки должно выходить не более одной капли топлива.

Установить форсунки.

Проверка питания и сопротивления



Проверить питание. Для этого снять с форсунки разъем и подключить к контактам подходящего кабеля диодный пробник. Включить стартер (помощнику). Светодиод должен загореться.

Если светодиод не светится, причина дефекта может быть в обрыве провода или в отказе блока управления.

Выключить зажигание.

Подключать к контактам на разъеме каждой форсунки омметр и измерять сопротивления. Заданное значение см. ниже.

Заменить дефектные форсунки.
