Снимаем очиститель ветрового стекла для замены моторедуктора или деформированных деталей рычажного привода.

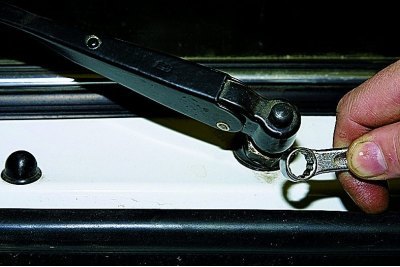

Для снятия поводка…
…ключом «на 10» отворачиваем гайку его крепления.

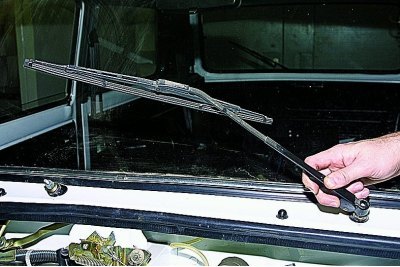

Покачивая, снимаем поводок.

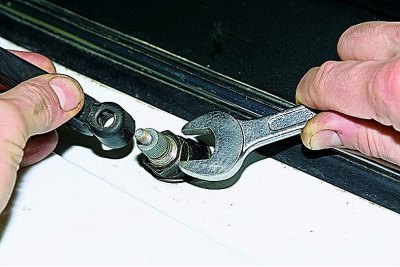

Если поводок снимается туго,…
…можно воспользоваться ключом «на 17», действуя им как вильчатым съемником.
Для снятия очистителя ветрового стекла снимаем оба поводка.

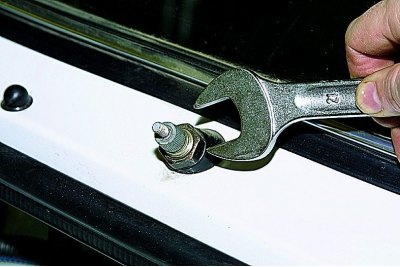

Ключом «на 21» отворачиваем гайку крепления втулки рычага к кузову.

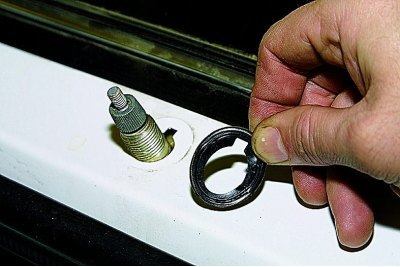

Снимаем уравнитель…

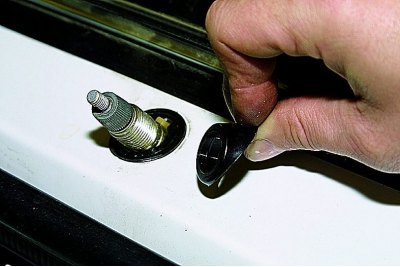

...и резиновую прокладку.
Аналогично освобождаем втулку другого рычага.

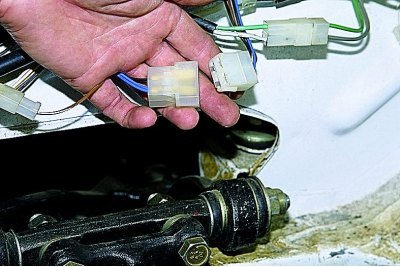

В моторном отсеке…

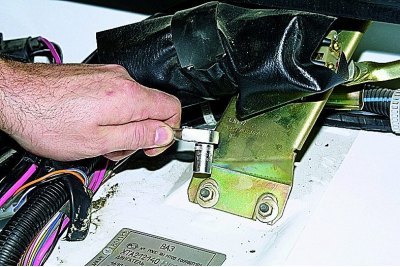

…отсоединяем колодку моторедуктора.
Головкой «на 10» отворачиваем две гайки крепления кронштейна очистителя к кузову.

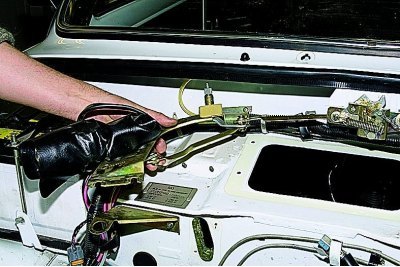

Приспускаем очиститель вниз, чтобы вывести втулки из отверстий кузова, при этом кронштейн снимаем со шпилек…
…и выводим очиститель ветрового стекла в сборе к правому борту автомобиля из-под кронштейна замка капота (для наглядности коробка воздухопритока снята).

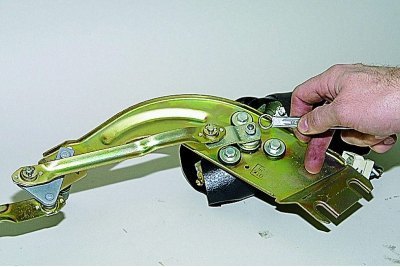

Для снятия моторедуктора с кронштейна очистителя ветрового стекла…

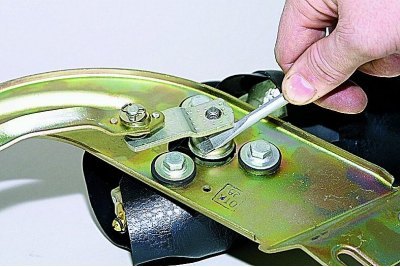

…ключом «на 10» отворачиваем гайку крепления кривошипа к валу моторедуктора…
…и, поддев отверткой, снимаем кривошип.

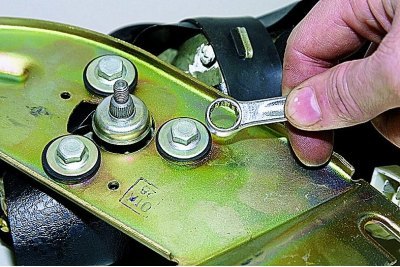

Ключом «на 10» отворачиваем три болта крепления моторедуктора к кронштейну…

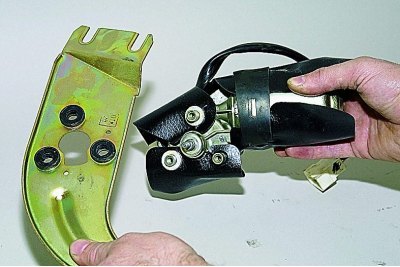

…и разъединяем кронштейн и моторедуктор.
Собираем очиститель ветрового стекла в обратной последовательности.
Внимание! Прикрепив моторедуктор к кронштейну, подключаем колодку моторедуктора к проводке автомобиля и включаем его на непродолжительное время. Отключаем моторедуктор рычагом подрулевого переключателя и ждем, пока вал моторедуктора остановится. Теперь на вал, остановившийся в этом положении,…

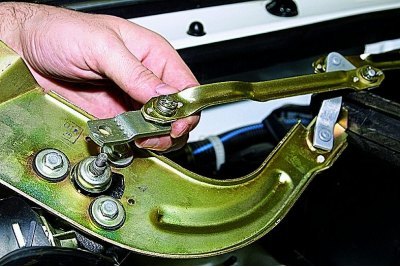

…надеваем кривошип так, чтобы он был параллелен рычагу механизма очистителя.
