Снятие звукового сигнала (Niva 4x4 «ВАЗ-21214»)

  • Главная
  • АвтоВАЗ
  • Лада 4х4
  • ВАЗ-21214 (1994-2006)
  • Электрооборудование
  • Оборудование и приборы
  • Снятие звукового сигнала
0
Отсоединяем «минусовой» провод от аккумуляторной батареи. Снимаем облицовку радиатора (см. Снятие облицовки радиатора).

Отсоединяем «минусовой» провод от аккумуляторной…

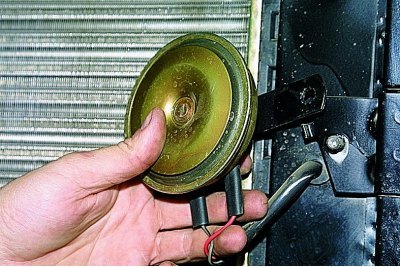

Головкой «на 13» отворачиваем гайку крепления пластины звукового сигнала к кузову.

Головкой «на 13» отворачиваем гайку крепления…

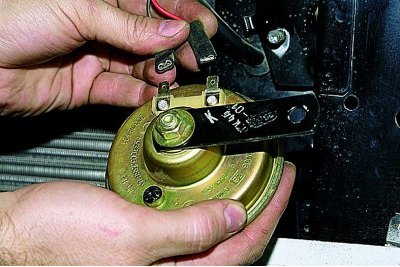

Снимаем пластину со звуковым сигналом со шпильки.

Снимаем пластину со звуковым сигналом со шпильки.


Отсоединяем провода от сигнала.

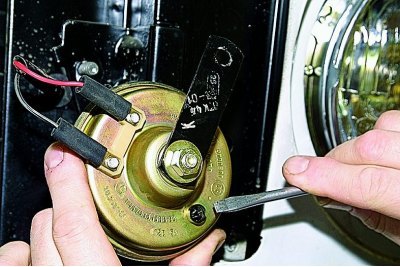

Для регулировки сигнала переворачиваем его…



Для регулировки сигнала переворачиваем его…


…и вращением винта регулируем звук.

Устанавливаем сигнал в обратной последовательности.

(Текст предоставлен порталом: autoinstruction)
Статья проверена экспертом: Михаил Кондратьев
