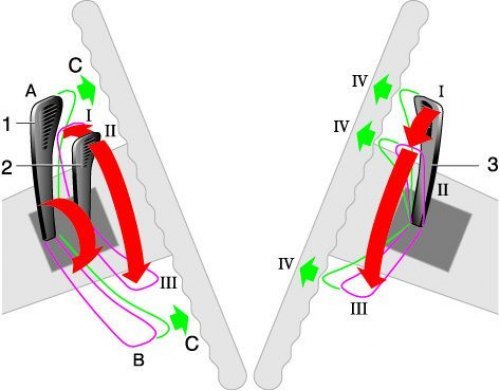

Рычаг переключателя света фар (1) (напряжение в цепь фар подается при включении клавиши переключателя наружного освещения на панели приборов во второе положение):
- А – включен ближний свет фар;
- В – включен дальний свет фар;
- С – включен дальний свет фар (перемещением рычага на себя — нефиксированное положение). Фары будут включены до тех пор, пока рычаг находится в этом положении.
Рычаг переключателя указателей поворота (2):
- I – включены указатели правого поворота;
- II – исходное положение, в которое автоматически возвращается рычаг при выходе автомобиля из поворота;
- III – включены указатели левого поворота.
Смотрите полную версию на сайте [www.AutoInstruction.ru]
Рычаг переключателя стеклоочистителя (3):
- II – стеклоочиститель ветрового стекла выключен;
- II – стеклоочиститель ветрового стекла работает прерывисто;
- III – стеклоочиститель ветрового стекла работает непрерывно;
- IV – включается омыватель ветрового стекла (на нажатии на рычаг «к себе», независимо от его положения – нефиксированное положение).
Подрулевой переключатель закреплен хомутом на кронштейне вала рулевого механизма. Левые переключатели включают указатели поворота (короткий) и свет фар (длинный), а правый управляет омывателем и очистителем ветрового стекла. (Очиститель и омыватель заднего стекла включается клавишей на панели приборов.)
