Снятие и установка, проверка натяжного устройства цепи

 Главная БМВ 3 серия 1982-1994 Двигатель и системы Ремонт двигателей М10/М20 Снятие и установка, проверка н...

0

Двигатель М10, М30 (модели 316 и 316) выпуска до августа 1988 г., 318i выпуска до августа 1987 г., 323i и 325i)



При сильном шуме работающей цепи, позволяющем сделать вывод о неточно работающем натяжном устройстве, снять и проверить натяжное устройство цепи.

Натяжное устройство цепи закреплено с правой стороны картера двигателя. Оно натягивает цепь привода распределительного механизма посредством усилия пружины натяжения, а также за счет давления масла в натяжном устройстве, которое зависит оглавления масла в двигателе.

Необычные шумы при работе цепи могут иметь следующие причины:
  • Плохо удален воздух из поршня.
  • Изношен поршень.
  • Засорена прорезь выпуска воздуха.
  • Не работает шариковый клапан в поршне.
  • Слишком велико или слишком мало натяжение пружины.

Снятие

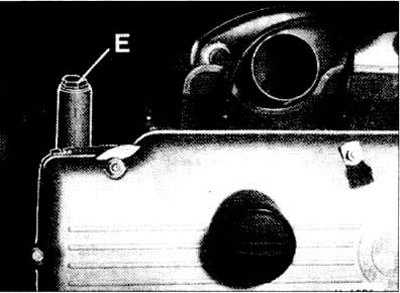

Вывернуть запорный болт -Е-.

Внимание: Болт находится под большим усилием натяжной пружины.

Вынуть из натяжного устройства натяжную пружину и поршень. Проверка

Измерить длину натяжной пружины в свободном состоянии. Заданное значение: 155,5 мм.

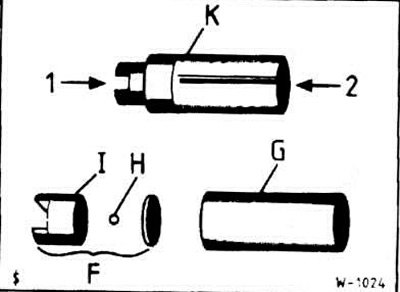

Потрясти поршень -К- проверяя при этом свободное перемещение шарика -Н-.

Проверить действие клапана. Для этого дуть в поршень со стороны 1 (при этом клапан должен быть открытым). Затем дуть в поршень со стороны 2 (теперь клапан должен закрыться).

Если этого не происходит, вытащить клапан -F- из гильзы -G- и прочистить. При этом прорезь выхода воздуха -I- не должна быть засорена.

Установка



Вставить поршень с пружиной и новой прокладкой и слегка, всего на несколько оборотов, завернуть запорный болт. Внимание: Конусный сход пружины должен быть обращен к запорному болту.

Отвернуть крышку головки цилиндров и звездочку распределительного вала.

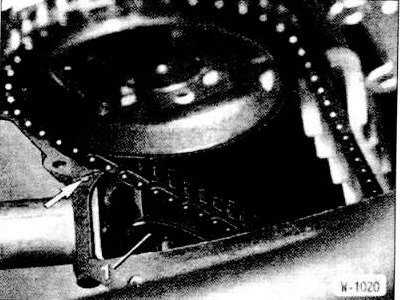

Перемещать натяжную планку -1- в обе стороны до выхода масла через запорный болт до появления ощутимого сопротивления.

Затянуть запорный болт моментом 35 нм.

Привернуть крышку головки цилиндров и звездочку распределительного вала (см. раздел «Снятие и установка головки цилиндров»).
