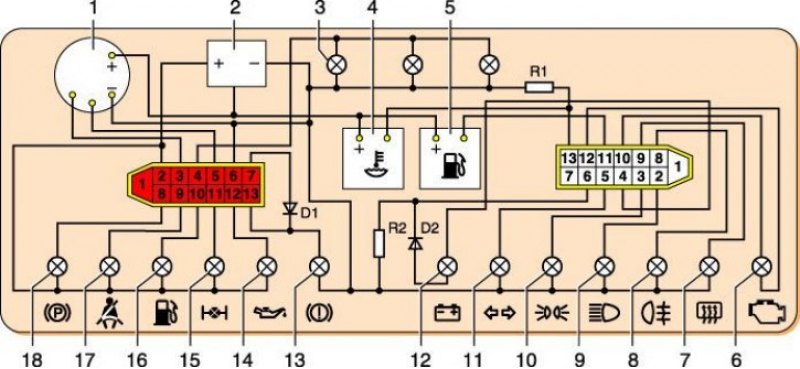

Схема соединений комбинации приборов выпуска с 1996 г. (вид изнутри): 1 – тахометр; 2 – стабилизатор напряжения; 3 – лампа освещения комбинации приборов; 4 – указатель температуры охлаждающей жидкости; 5 – указатель уровня топлива; 6 – контрольная лампа системы управления двигателем; 7 – контрольная лампа обогрева заднего стекла; 8 – контрольная лампа противотуманного света; 9 – контрольная лампа дальнего света фар; 10 – контрольная лампа наружного освещения; 11 – контрольная лампа указателей поворота; 12 – контрольная лампа заряда аккумуляторной батареи; 13 – контрольная лампа уровня тормозной жидкости; 14 – контрольная лампа давления масла; 15 – контрольная лампа блокировки дифференциала; 16 – контрольная лампа резерва топлива; 17 – контрольная лампа ремней безопасности; 18 – контрольная лампа стояночного тормоза; D1, D2 – диоды IN4002; R1 – резистор 470 Ом, 0,25 Вт; R2 – резистор 51 Ом, 5 Вт.
Указатель температуры охлаждающей жидкости работает совместно с датчиком, ввернутым в головку цилиндров. В датчике установлен терморезистор (резистор, изменяющий свое сопротивление в зависимости от температуры).
Данные для проверки датчика указателя температуры охлаждающей жидкости
| Температура,°С | Напряжение на датчике, В | Сопротивление датчика, Ом |
| 30 | 8 | 1350–1880 |
| 50 | 7,6 | 585–820 |
| 70 | 6,85 | 280–390 |
| 90 | 5,8 | 155–196 |
| 110 | 4,7 | 87–109 |
Данные для проверки указателя температуры охлаждающей жидкости
| Положение стрелки указателя (при напряжении в бортовой сети 13–14 В) | Сопротивление датчика температуры, Ом |
| В начале шкалы | 640–1320 |
| В начале красной зоны | 77–89 |
| В конце красной зоны | 40–50 |
Если стрелка указателя постоянно находится в начале шкалы, при включенном зажигании отсоедините провод от датчика и через резистор 20–50 Ом (лампочка 4–5 Вт, обмотка реле) соедините его с «массой». Если стрелка отклонится, неисправен датчик. Если стрелка не отклонилась, снимите комбинацию приборов, отсоедините от нее красную колодку и при включенном зажигании соедините через резистор 20–50 Ом штекер «13» белой колодки с «массой». Если стрелка теперь отклонилась – неисправна цепь «датчик – указатель». Если нет – неисправен указатель или его цепь питания.
Если стрелка указателя постоянно находится в красной зоне, при включенном зажигании отсоедините провод от датчика. Если стрелка отклонилась к началу шкалы – неисправен датчик, если нет – провод замыкает на «массу» или не работает указатель. Последний можно проверить, отсоединив белую колодку от комбинации приборов. При этом у исправного указателя (при включенном зажигании) стрелка должна быть в начале шкалы.
Указатель уровня топлива работает совместно с датчиком, установленным в топливном баке. Датчик представляет собой реостат с резистором из нихромовой проволоки. Подвижный контакт реостата перемещается рычагом с поплавком. На конце рычага имеется дополнительный контакт, замыкающий цепь контрольной лампы резерва топлива, когда в баке остается 4–6 л бензина.
Данные для проверки датчика указателя уровня топлива
| Уровень топлива | Сопротивление датчика, Ом |
| Пустой бак | 250±12 |
| Наполовину заполненный | 66±6 |
| Полный бак | 20±3 |
[Смотрите полную версию на сайте: autoinstruction.ru]
Данные для проверки указателя уровня топлива
| Положение стрелки указателя (при напряжении в бортовой сети 13–14 В) | Сопротивление датчика, Ом |
| В начале шкалы | 238–262 |
| В середине шкалы | 59–71 |
| В конце шкалы | 17–23 |
Если стрелка указателя постоянно находится в начале шкалы (показывает пустой бак), при включенном зажигании отсоедините розовый провод от датчика и соедините его с «массой». Если стрелка отклонится к концу шкалы, неисправен датчик или цепь, соединяющая его с «массой». Если стрелка не отклонилась, снимите комбинацию приборов, отсоедините от нее белую колодку и при включенном зажигании через резистор 20–50 Ом (лампочка 4–5 Вт, обмотка реле) соедините ее штекер «11» с «массой». Если теперь стрелка отклонилась, неисправна цепь «датчик – указатель». Если нет – неисправен указатель или его цепь питания.
Если стрелка указателя постоянно показывает полный бак, при включенном зажигании отсоедините провод от датчика. Если стрелка отклонилась к началу шкалы – неисправен датчик, если нет – провод замыкает на «массу» или не работает указатель. Последний можно проверить, отсоединив белую колодку проводов от комбинации приборов. При этом у исправного указателя (при включенном зажигании) стрелка должна быть у отметки «0».
Тахометр и спидометр проверяются на специальных стендах. Как правило, нарушения в их работе связаны с окислением контактов в питающей и контрольной цепях, или (у спидометра) с неправильной укладкой, или повреждением тросика, или его привода (см. Диагностика неисправностей).
При выходе из строя контрольных приборов или их датчиков их заменяют.
