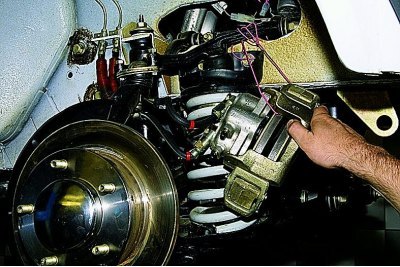

Отсоединяем суппорт с направляющей колодок (см. Разборка переднего тормозного механизма)…
…и подвязываем их проволокой к верхнему рычагу.

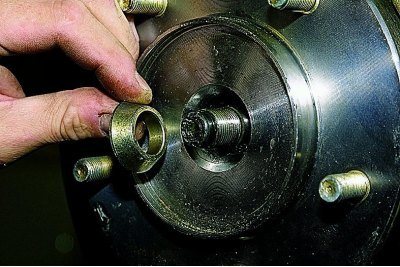

Отворачиваем регулировочную гайку подшипников ступицы (см. Проверка и регулировка зазора в подшипниках ступицы).

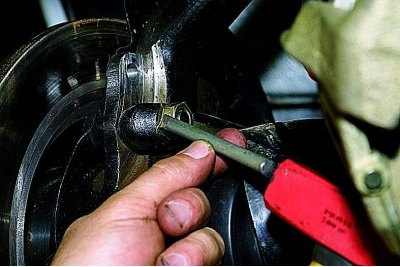

Вынимаем конусную втулку.
Зубилом разгибаем край стопорной пластины гайки переднего крепления рычага к поворотному кулаку.

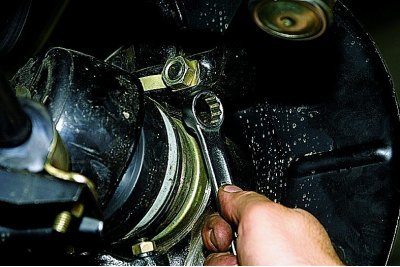

Аналогично расконтриваем гайку заднего крепления.
Накидным ключом «на 19» отворачиваем гайку заднего крепления рычага к поворотному кулаку.
Аналогично отворачиваем гайку переднего крепления.

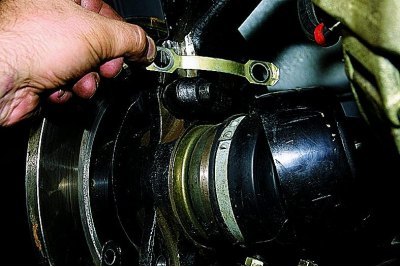

Снимаем стопорную пластину.

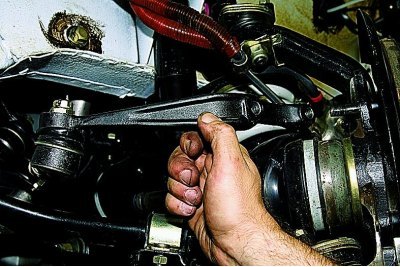

Сняв рычаг с болтов, отводим его от поворотного кулака.
Отсоединяем тормозные шланги от поворотного кулака (см. Снятие переднего тормозного шланга).
Отсоединяем крепление верхней и нижней шаровых опор от рычагов (см. Снятие верхней шаровой опоры, и Снятие нижней шаровой опоры).

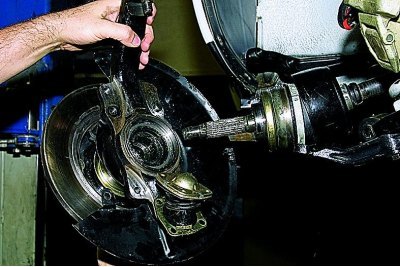

Со шлицев корпуса наружного шарнира привода переднего колеса снимаем поворотный кулак в сборе с шаровыми опорами, ступичным узлом и тормозным диском.

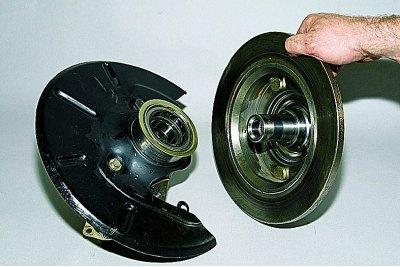

Разъединяем поворотный кулак и ступицу с тормозным диском.
При затруднении в разъединении деталей зажимаем поворотный кулак в тиски…

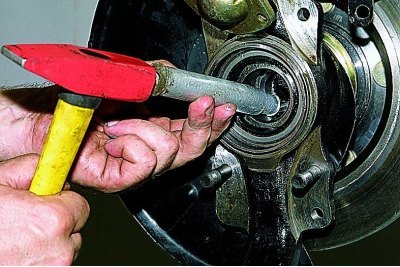

…и выколоткой из мягкого металла выбиваем ступицу.

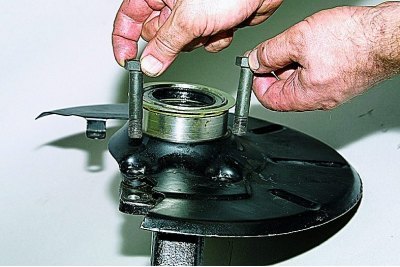

Теперь можно вынуть болты крепления рычага к поворотному кулаку.

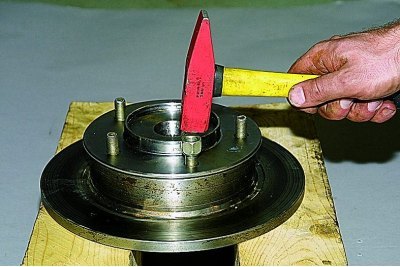

Для разъединения ступицы и тормозного диска наворачиваем гайку на шпильку…
…и выбиваем шпильку.

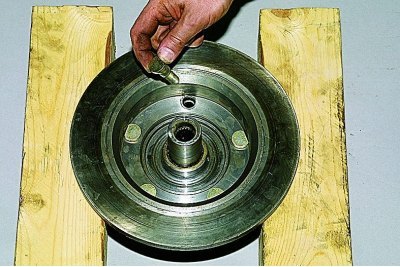

Отвернув гайку, вынимаем шпильку.

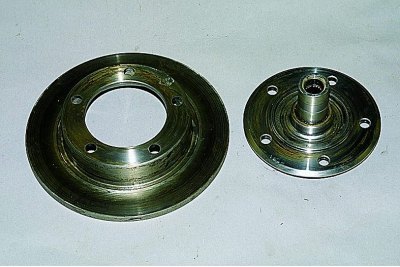

Аналогично демонтируем другие шпильки.
Разъединяем ступицу и тормозной диск.

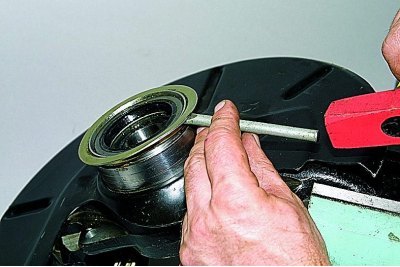

Зубилом сбиваем грязезащитное кольцо.

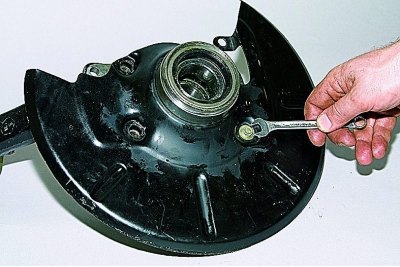

Ключом «на 10» отворачиваем болт крепления защитного кожуха…

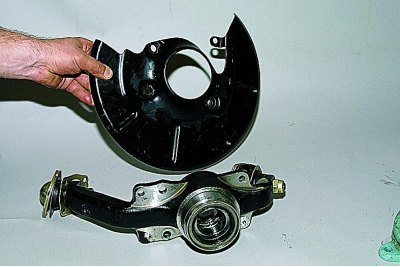

…и снимаем кожух.
Для демонтажа сальников и подшипников ступицы зажимаем поворотный кулак в тиски.

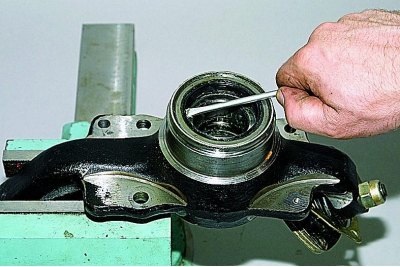

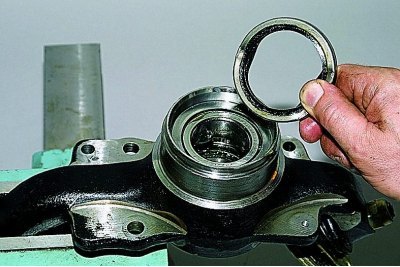

Поддеваем отверткой сальник…
…и вынимаем его.

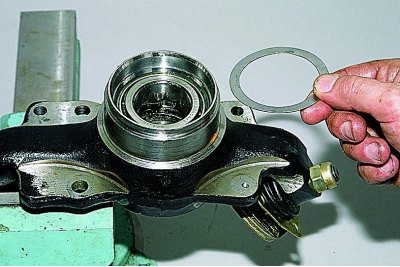

Извлекаем кольцо.

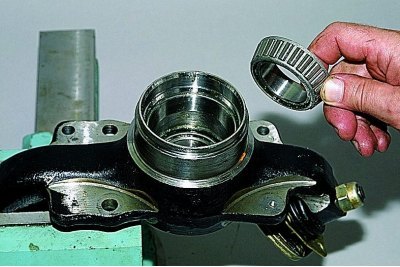

Вынимаем внутреннее кольцо наружного подшипника с сепаратором и роликами.
Аналогично вынимаем сальник, кольцо и внутреннее кольцо другого (внутреннего) подшипника с сепаратором и роликами.

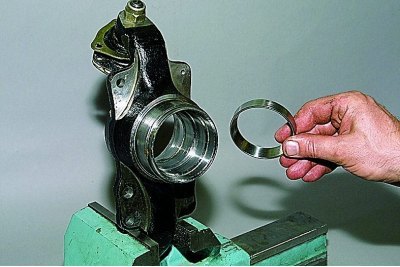

Бородком выбиваем наружное кольцо наружного подшипника…
…и вынимаем его.

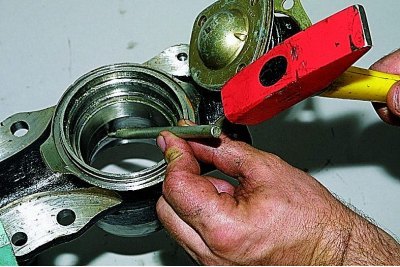

Аналогично выбиваем наружное кольцо внутреннего подшипника.
Сборку производим в обратной последовательности.
Перед установкой подшипников очищаем внутреннюю полость поворотного кулака от старой смазки.

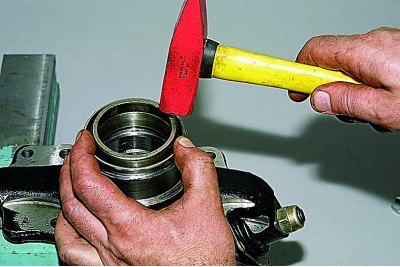

Подходящим отрезком трубы запрессовываем…
…наружные кольца подшипников.
Закладываем в полость поворотного кулака и в сепараторы подшипников 40 г смазки Литол-24.

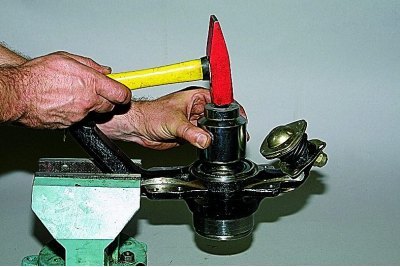

Подходящим отрезком трубы запрессовываем сальники.
Установив грязезащитное кольцо,…

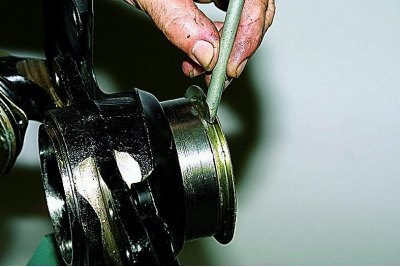

…зубилом вдавливаем в нескольких местах металл кольца в проточку поворотного кулака.

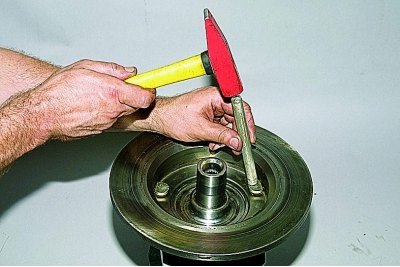

Соединив тормозной диск со ступицей,…
…выколоткой из мягкого металла запрессовываем шпильки.

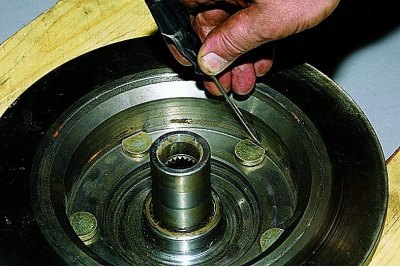

Головки шпилек фрезерованной поверхностью должны быть обращены к цилиндрической поверхности тормозного диска.

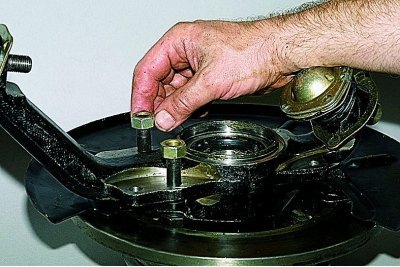

Чтобы болты крепления рычага к поворотному кулаку при его установке на автомобиль не выпали,…
…наворачиваем на них гайки.

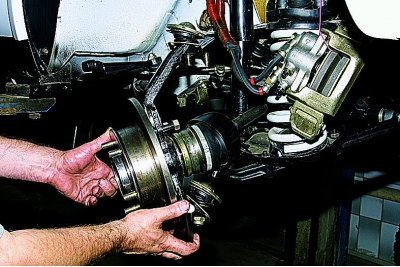

Вставив хвостовик наружного шарнира привода в шлицы ступицы,...
…монтируем поворотный кулак.
По окончании сборки регулируем зазор в подшипниках (см. Проверка и регулировка зазора в подшипниках ступицы).
