Проверка герметичности заднего уплотнительного кольца
Установите главный цилиндр на стенд (рис. 3-10), обеспечив при этом хорошее уплотнение между фланцем цилиндра и привалочной плоскостью стенда. Присоедините к цилиндру сосуд 2 с жидкостью для гидропривода. Откройте кран сжатого воздуха при отвернутом регулировочном винте 6, а затем медленно завертывайте регулировочный винт до выхода воздуха из сосуда 2.

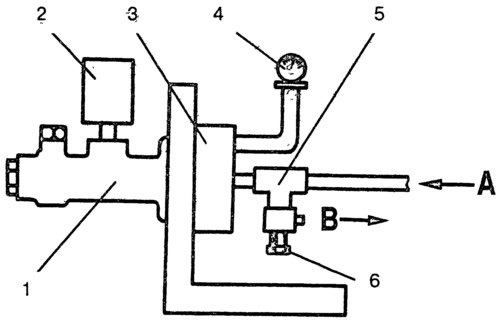

Рис. 3-10. Проверка герметичности заднего уплотнительного кольца: 1 - главный цилиндр; 2 - сосуд; 3 - переходник с уплотнителем; 4 - манометр; 5 - тройник; 6 - регулировочный винт; А - воздух от компрессора; В - выпуск воздуха.
Проверьте по манометру давление воздуха, которое должно быть в пределах 0,05-0,08 МПа (0,5-0Д кгс/см2). При меньшем давлении замените заднее уплотнительное кольцо.
Проверка герметичности переднего уплотнительного кольца
Установите главный цилиндр на стенд и соедините его с сосудом, заполненным жидкостью для гидропривода, и с манометрами (рис. 3-11).

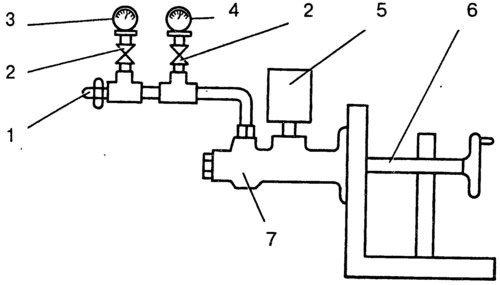

Рис. 3-11. Проверка герметичности переднего уплотнительного кольца: 1 - винт для прокачки; 2 - кран; 3 - манометр с ценой деления 0,2 МПа (2 кгс/см2); 4 - манометр с ценой деления 0,005 МПа (0,05 кгс/см2); 5 - сосуд; 6 - толкатель; 7 - главный цилиндр.
Закройте кран манометра 3 и, передвигая толкатель главного цилиндра, обеспечьте стабильное давление 0,2 МПа (2 кгс/см2).
При закрепленном толкателе и отсутствии подтекания жидкости давление должно оставаться постоянным в течение 2 мин.
Закройте кран манометра 4 и откройте кран манометра 3. Передвигая толкатель, установите по манометру стабильное давление 10 МПа (100 кгс/см2).
При закрепленном толкателе и отсутствии подтекания жидкости давление должно оставаться постоянным не менее 2 мин. В противном случае переднее уплотнительное кольцо замените.
