1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите пробку бачка главного тормозного цилиндра.

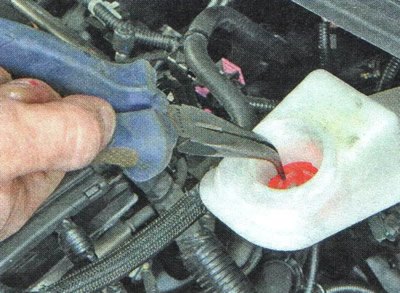

3. Захватите пассатижами край сетчатого фильтра...

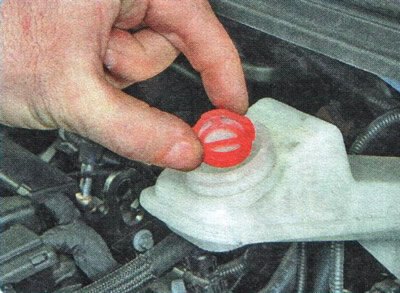

4. ...и извлеките его из бачка.

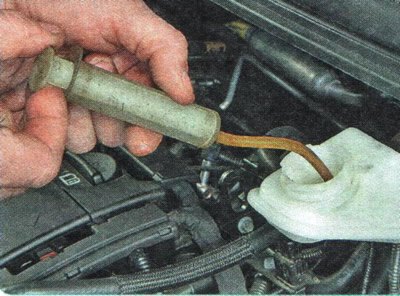

5. Откачайте, например, большим медицинским шприцем тормозную жидкость из секции бачка главного тормозного цилиндра, питающей гидропривод выключения сцепления.
Примечание: Бачок, общий для главных цилиндров тормозов и выключения сцепления, состоит из трех отдельных секций: двух - для раздельных контуров гидропривода тормозов и одной - для гидропривода выключения сцепления.

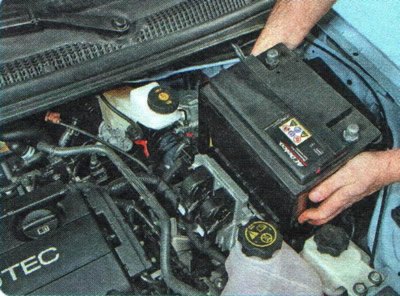

6. Снимите аккумуляторную батарею (см. «Снятие и установка аккумуляторной батареи», с. 216).

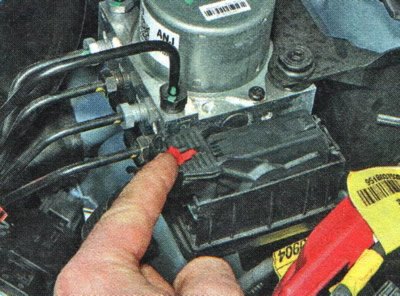

7. Сдвиньте замок фиксатора запорной скобы колодки жгута проводов гидроэлектронного модуля антиблокировочной системы тормозов...

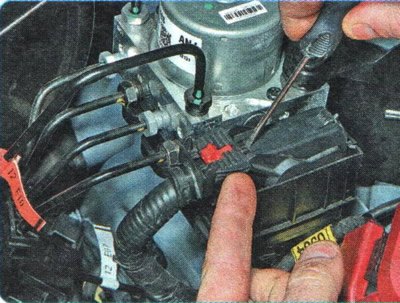

8. ...отожмите фиксатор...
Текст предоставил этот ресурс: autoinstruction

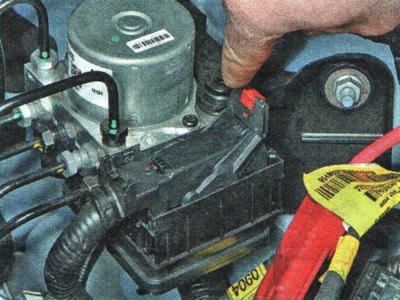

9. ...откиньте скобу...

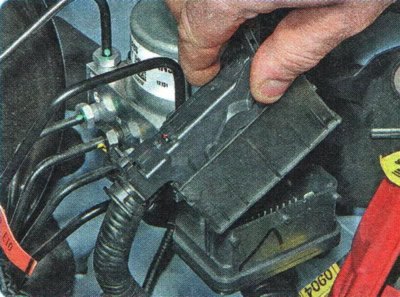

10. ...и отсоедините колодку от модуля.

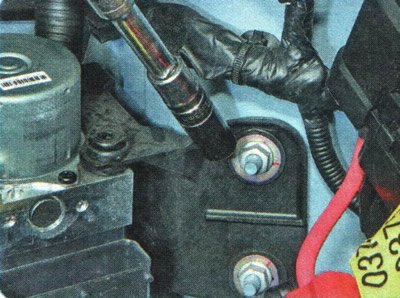

11. Отверните две гайки крепления кронштейна гидроэлектронного модуля к брызговику моторного отсека...

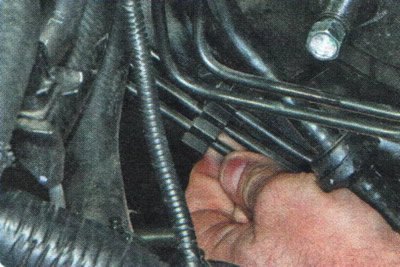

12. ...извлеките из держателей на щите передка три тормозные трубки, присоединенные к гидроэлектронному модулю...

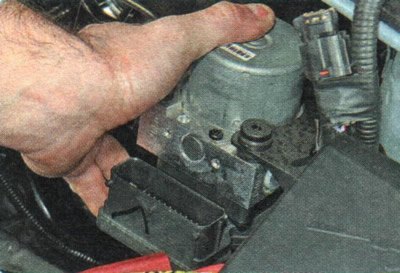

13. ...и отведите модуль в сторону, не отсоединяя от него тормозные трубки.
Примечание: Снятие гидроэлектронного модуля необходимо для получения доступа к главному цилиндру привода выключения сцепления.

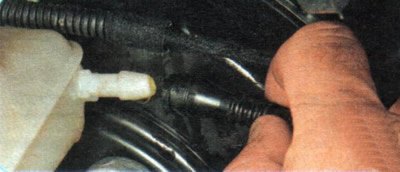

14. Отсоедините питающий шланг главного цилиндра гидропривода выключения сцепления от штуцера бачка главного тормозного цилиндра.
15. Подденьте отверткой пружинный фиксатор демпфера главного цилиндра гидропривода выключения сцепления...

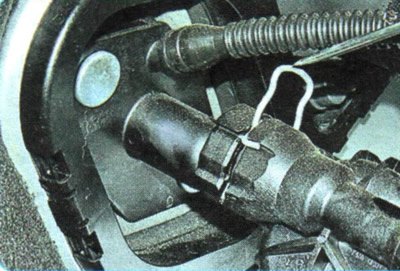

16. ...поднимите фиксатор в крайнее верхнее положение...
17. ...и отсоедините демпфер от главного цилиндра.

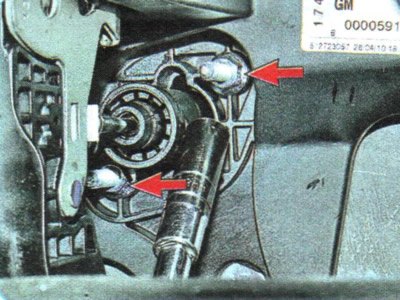

18. Под панелью приборов отверните две гайки крепления главного цилиндра привода выключения сцепления к щиту передка.

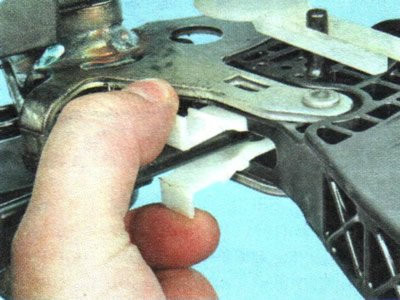

19. Отсоедините от педали сцепления толкатель главного цилиндра привода выключения сцепления, сжав лапки фиксатора толкателя...
Примечание: Для наглядности показано на снятом педальном узле.

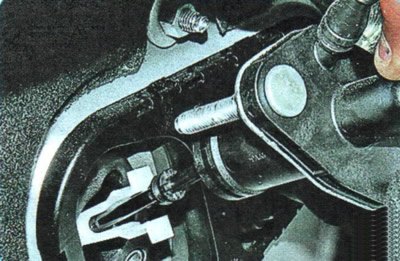

20. ...и снимите главный цилиндр.

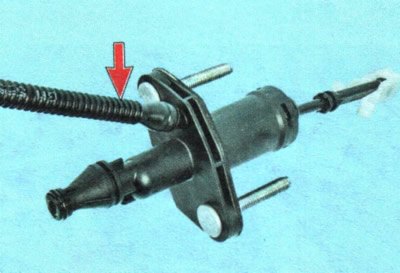

21. Отсоедините от главного цилиндра питающий шланг.
22. Установите детали в порядке, обратном снятию, и удалите воздух из гидропривода (см. «Прокачка гидропривода выключения сцепления»).
