Верхний рычаг

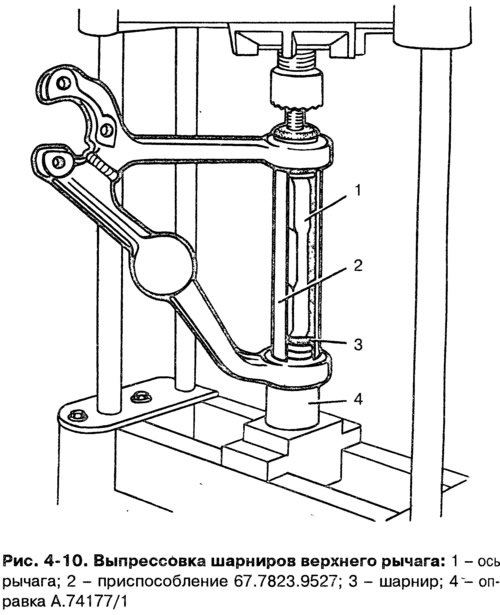

Между проушинами рычага установите на ось приспособление 67.7823.9527 и поставьте рычаг на оправку А.47045 (рис. 4-10). Пуансоном пресса нажимайте на ось 1 рычага до выпрессовки шарнира 3 из отверстия. Для выпрессовки второго шарнира переверните рычаг и повторите операцию.
Запрессовка шарниров верхних рычагов выполняется с помощью приспособления 67.7853.9519 (рис. 4-11), зажатого в тисках. Рычаг с осью 1 установите на приспособлении 2, наденьте на ось шарнир и запрессуйте его в гнездо рычага приспособлением 3 (А.74177/1). Затем повторите вышеописанные операции для запрессовки второго шарнира с другой стороны рычага.

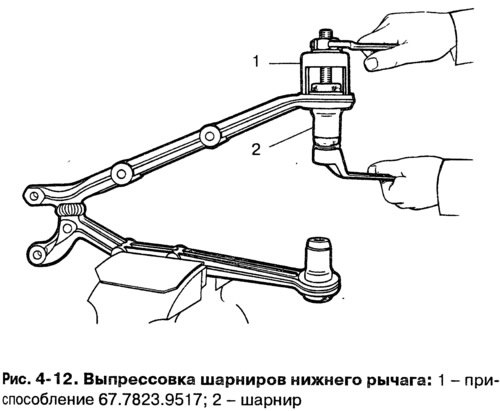

Нижний рычаг. Выпрессовку и запрессовку шарнира можно проводить как на прессе, используя приспособление 67.7823.9526, так и при помощи приспособления 67.7823.9517 (рис. 4-12), которое устанавливается на рычаге так, чтобы головка винта приспособления была направлена внутрь. Завертыванием винта приспособления выпрессуйте шарнир.

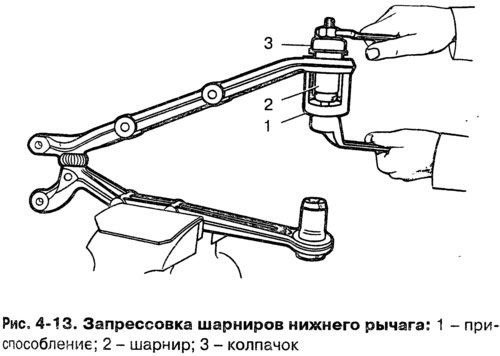

Для запрессовки вставьте шарнир в гнездо рычага и установите приспособление 67.7823.9517 (рис. 4-13) в комплекте с колпачком 3. Завертывая винт приспособления, запрессуйте шарнир в гнездо рычага.
