Снятие и установка
Чтобы снять кронштейн педалей:
- снимите кронштейн вала рулевого управления, как указано в разделе «Рулевое управление»;
- отсоедините толкатель вакуумного усилителя от педали тормоза, удалив стопорную скобу 26 (рис. 6-8) и вынув палец 24;
- отсоедините провода от выключателя стоп-сигнала;
- отверните гайки, крепящие кронштейны вакуумного усилителя и педалей к щитку передка кузова, и снимите кронштейн в сборе с вакуумным усилителем и главным цилиндром привода тормозов, а затем и кронштейн в сборе с педалями сцепления и тормоза.

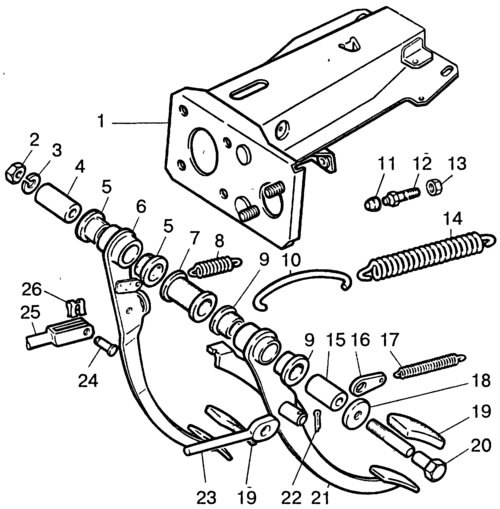

Рис. 6-8. Детали кронштейна педалей сцепления и тормоза: 1 - кронштейн; 2 - гайка; 3 - пружинная шайба; 4 - внутренняя втулка педали тормоза; 5 - наружные втулки педали тормоза; 6 - педаль тормоза; 7 - дистанционная втулка; 8 - оттяжная пружина педали тормоза; 9 - наружные втулки педали сцепления; 10 - крючок; 11 - колпачок; 12 - винт ограничительный педали сцепления; 13 - гайка; 14 - пружина сервопривода; 15 - внутренняя втулка педали сцепления; 16 - пластина; 17 - оттяжная пружина педали сцепления; 18 - шайба; 19 - накладки педалей; 20 - болт; 21 - педаль сцепления; 22 - шплинт; 23 - толкатель педали сцепления; 24 - палец; 25 - толкатель; 26 - стопорная скоба.
Установку выполняйте в обратной последовательности. При этом следите за правильностью установки толкателя в гнездо на поршне главного цилиндра сцепления.
Разборка и сборка
Для разборки снимите пружину 14 сервопривода педали сцепления, снимите оттяжные пружины 8 и 17, отверните гайку 2 болта 20, выньте болт и снимите педали вместе со втулками.
Для снятия и установки пружин пользуйтесь приспособлением А.70017.
Сборку проводите в обратном порядке. При сборке смажьте консистентной смазкой Литол-24 втулки педалей, концы пружин, места соединения толкателей с педалями и конец толкателя, соприкасающийся с поршнем главного цилиндра сцепления.
Проверка и ремонт
При тугом перемещении педалей осмотрите рабочие поверхности педалей, втулок и оси.
Если обнаружатся неглубокие риски или следы окисления на поверхностях металлических частей, протрите их шлифовальной шкуркой; изношенные наружные пластмассовые втулки педалей замените новыми.
Проверьте упругость пружин. Длина пружины педали тормоза должна быть: под усилием 12,8±1,96 Н (1,3±0,2 кгс) - 80 мм, под усилием 117,5±5,88 Н (12±0,6 кгс) - 160 мм.
Оттяжная пружина педали сцепления имеет длину 130 мм под усилием 36,26-30,38 Н (3,7-3,1 кгс) и 155 мм под усилием 49,49-42,63 Н (5,05-4,35 кгс). Длина пружины сервопривода сцепления под усилием 219,52-180,32 Н (22,4-18,4 кгс) должна быть 120 мм, под усилием 645,82-529,22 Н (65,9-53,9 кгс) - 152 мм.
