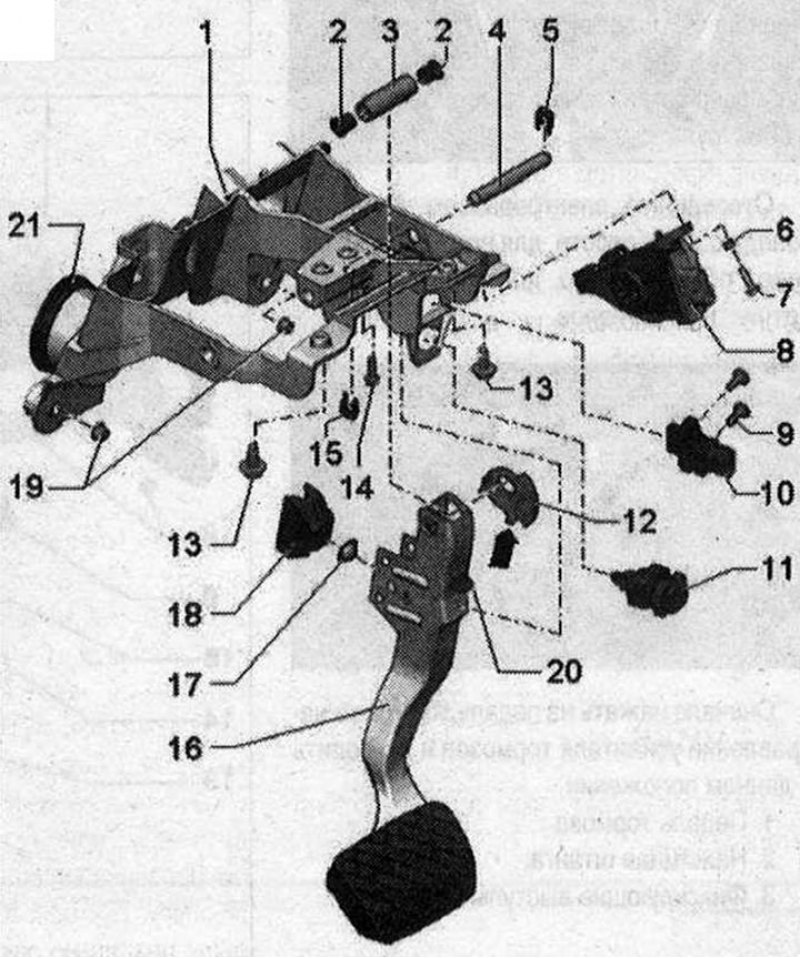

II 1. Опорный кронштейн педального узла (на рисунке изображен а/м с АКП); 2. Втулка; 3. Ось педали тормоза; 4. Опорный палец; 5. Стопорная шайба (пружинная сталь), правая; 6. Стекло; 7. Болт крепления модуля педали газа. 8 Н·м; 8. Узел педали газа; 9. Болт. 8 Н·м; 10. Датчик положения педали тормоза -G100- (только на а/м с гибридным приводом); 11. Датчик стоп-сигналов; 12. Крепление электромагнита (только на а/м с гибридным приводом); 13. Болт опоры педали. 20 Н·м; 14. Болт пальца удерживает палец в правильном положении. 8 Н·м; 15. Стопорная шайба (пружинная сталь), левая; 16. Педаль тормоза. Упор педали тормоза по возможности оставить на месте, резкая разблокировка педали тормоза может привести к поломке кронштейна датчика стоп-сигналов; 17. Вкладыш подшипника соединен за; клепками с креплением. Для шаровой головки нажимной штанги усилителя тормозов; 18. Упор. Для шаровой головки нажимной штанги усилителя тормозов с фиксирующими выступами шаровой головки; 19. Гайка. 8 Н·м; 20. Упор; 21. Насадка (устанавливается только на а/м с АКП)
