Отсоединение педали тормоза от усилителя тормозов. Снять вещевой отсек на стороне водителя -1...3-.

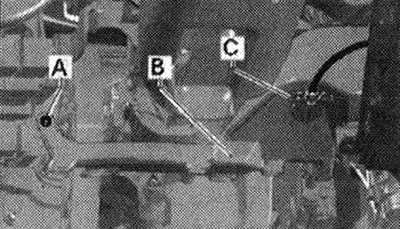

Отсоединить электроразъем -С- воздуховода обдува простр. для ног. Снять воздуховод обдува простр. для ног -А-В-. Снять датчик стоп-сигналов.

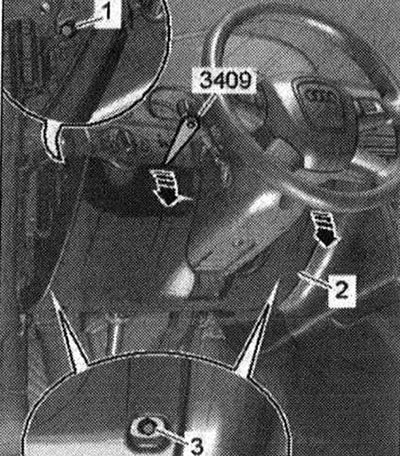

Сначала нажать на педаль тормоза в направлении усилителя тормозов и закрепить в данном положении.

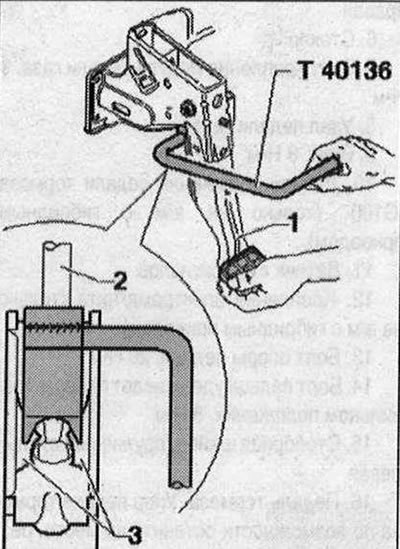

- 1. Педаль тормоза
- 2. Нажимная штанга
- 3. Фиксирующие выступы
Вставить съемник -Т40136-, тянуть в направлении водительского сиденья, удерживая педаль тормоза в противоположном направлении. Таким образом, фиксаторные язычки -3- крепления отжимаются шаровой головкой нажимной штанги -2-. На рисунке показано отсоединение педали тормоза от усилителя тормозов при снятом педальном узле. Разъединяющий инструмент -Т40136-и педаль тормоза тянуть вместе в направлении сиденья водителя. (Тем самым педаль тормоза отходит от шаровой головки нажимной штанги).
