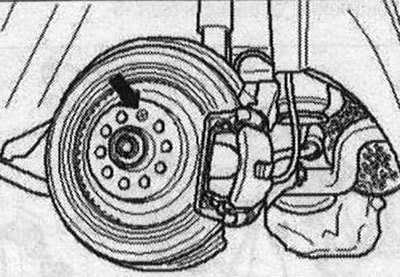

Вывернуть фиксирующий болт -стрелка-, при этом удерживать торм. диск от проворачивания.
Снять торм. диск со ступицы колеса. При снятии торм. диска со ступицы колеса нельзя перекашивать торм. диск.
Установка

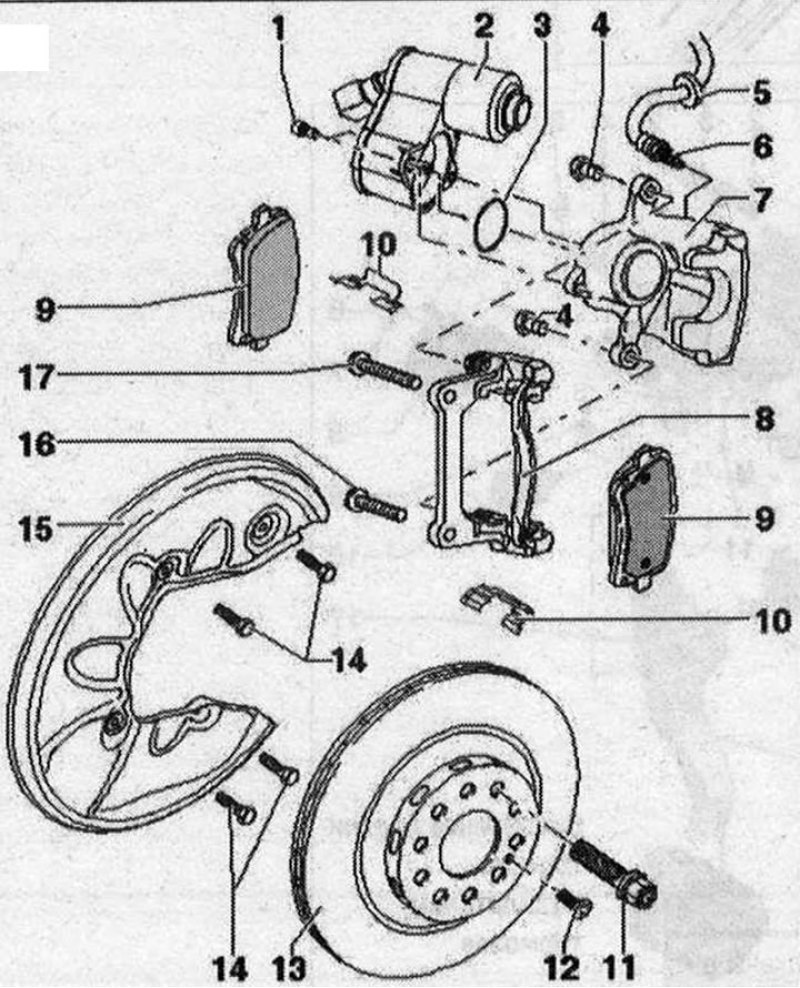

Заменить винт. Перед установкой очистить торм. диск, ступицу колеса и посадочные поверхности. Насадить торм. диск на ступицу колеса. При насаживании торм. диска на ступицу колеса нельзя перекашивать торм. диск. Ввернуть фиксирующий болт -стрелка- и затянуть его. Установить кронштейн заднего тормоза. Ввернуть и затянуть болты -16 и 17-, 100 Н·м +90°. Для затяжки нижнего болта -16- использовать стандарт-. Для затяжки верхнего болта -17- насадка-удлинитель не требуется. Подкрылок нужно слегка отжать в сторону. Установить задние торм. накладки. Закрепить торм. шланг и электропроводку в комбинированном кронштейне на опоре колеса. Проверить, чтобы торм. шланг и эл. кабель были правильно закреплены в кронштейне корпуса ступичного подшипника. Самопроизвольное отделение торм. шланга и эл. кабеля от кронштейна недопустимо. Установить колеса. Опустить а/м.
