Схема бесконтактной системы зажигания показана на рис. 9-17. У этой системы цепь питания первичной обмотки катушки зажигания прерывается мощным транзистором в электронном коммутаторе 5. Управляющие импульсы на коммутатор подаются от бесконтактного датчика, расположенного в датчике-распределителе зажигания 6.
Начальный установочный угол опережения зажигания для регулировки момента зажигания составляет 1°±1°.

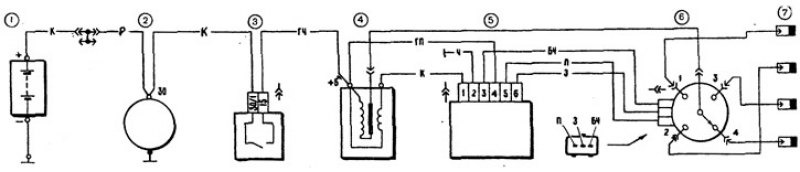

Рис. 9-17. Схема бесконтактной системы зажигания: 1 - аккумуляторная батарея; 2 - генератор; 3 - выключатель зажигания; 4 - катушка зажигания; 5 - коммутатор; 6 - датчик-распределитель зажигания; 7 - свечи зажигания
Внимание:
- На автомобиле применяется система зажигания высокой энергии с широким применением электроники. Поэтому, чтобы не получить травм и не вывести из строя электронные узлы, необходимо соблюдать следующие правила.
- На работающем двигателе не касаться элементов системы зажигания (коммутатора, катушки зажигания и высоковольтных проводов), а тем более отсоединять высоковольтные провода.
- Не производить пуск двигателя с помощью искрового зазора и не проверять работоспособность системы зажигания «на искру» между наконечниками проводов свечей зажигания и массой. Все это может привести к прогару высоковольтных деталей и выходу из строя системы зажигания.
- Не прокладывать провода низкого напряжения системы зажигания в одном жгуте с проводами высокого напряжения.
- Следить за надежностью соединения с массой коммутатора через винты крепления. Это влияет на его бесперебойную работу.
- При включённом зажигании не отсоединять провода от клемм аккумуляторной батареи и не отсоединять от коммутатора штепсельный разъем, так как при этом на отдельных элементах его схемы может возникнуть повышенное напряжение и он будет поврежден.
- После обслуживания или ремонта автомобиля перед запуском двигателя убедитесь в надежности соединения высоковольтных проводов с катушкой зажигания и свечами.
Ниже указаны неисправности, относящиеся к оригинальным узлам бесконтактной системы зажигания. Остальные неисправности смотрите в главе «Система зажигания».

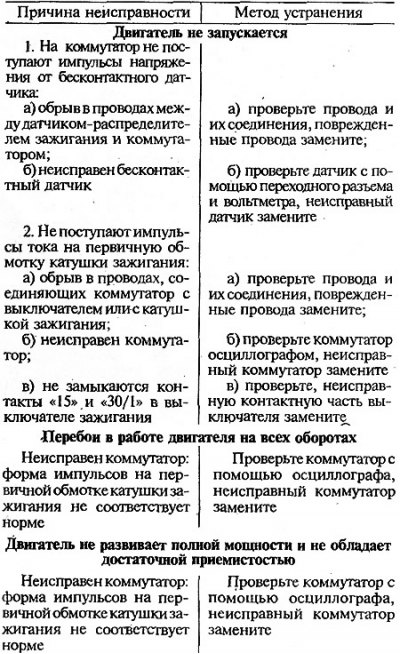

Возможные неисправности бесконтактной системы зажигания, их причины и методы устранения
Датчик-распределитель зажигания
В бесконтактной системе зажигания двигателя 21213 применяется датчик распределитель зажигания типа 3810.3706. От распределителя зажигания 30.3706-02 он отличается тем, что вместо кулачка на валике имеется стальной экран 18 (рис. 9-18) с четырьмя прорезями, а вместо контактов прерывателя установлен микроэлектронный бесконтактный датчик 20, действующий на основе эффекта Холла.

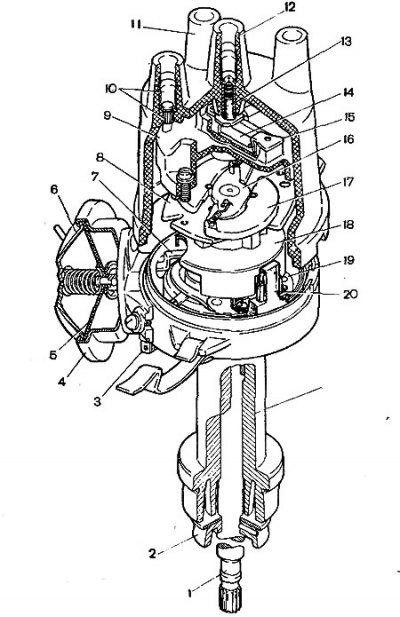

Рис. 9-18. Датчик-распределитель зажигания 3810.3706: 1 - валик; 2 - маслоотражательная муфта; 3 - штекерный разъем; 4 - корпус вакуумного регулятора; 5 - диафрагма, 6 - крышка вакуумного регулятора; 7 - тяга вакуумного регулятора; 8 - опорная пластина центробежного регулятора; 9 - ротор распределителя зажигания; 10 -боковой электрод с клеммой; 11 - крышка; 12 - центральный электрод с клеммой; 13 - уголек центрального электрода; 14 - резистор; 15 - наружный контакт ротора, 16 - пластина центробежного регулятора; 17 - грузик; 18 - экран; 19 - опорная пластина бесконтактного датчика; 20 - бесконтактный датчик; 21 - корпус датчика-распределителя зажигания.
С выхода бесконтактного датчика снимается напряжение, если в его зазоре находится экран. Если же экрана в зазоре нет, то напряжение на выходе датчика близко к нулю.
Проверка датчика-распределителя зажигания на стенде
Датчик-распределитель зажигания 3810.3706 проверяется по такой же методике, как и распределитель зажигания 30.3706-02. Для проверки выполните соединения с катушкой зажигания, аккумуляторной батареей и с коммутатором аналогично схеме системы зажигания автомобиля (см. рис. 9-17).
Для снятия характеристик центробежного и вакуумного регуляторов опережения зажигания выполите на стенде соединения с коммутатором согласно рис. 9-19. Вывод «4» коммутатора 1 соедините с клеммой «+» стенда, вывод «1» — с клеммой «прерыватель» стенда, а выводы «3», «5» и «6» — с датчиком-распределителем зажигания.
Рис. 9-19. Схема для снятия характеристик датчика-распределителя зажигания на стенде: 1 - коммутатор; 2 - датчик-распределитель зажигания; А - к клемме «+» стенда; В - к клемме «прерыватель» стенда
Методика снятия характеристик такая же, как и у распределителя зажигания 30.3706-02. Характеристики центробежного и вакуумного регуляторов опережения зажигания у датчика-распределителя зажигания 3810.3706 показаны на рис. 9-20 и 9-21.

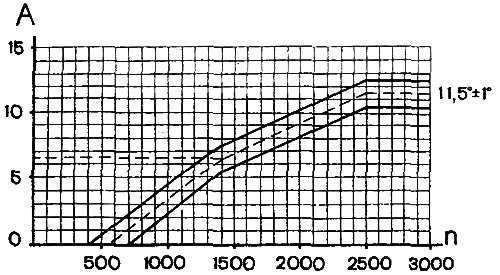

Рис. 9-20. Характеристика центробежного регулятора датчика-распределителя зажигания: А - угол опережения зажигания, град; n - частота вращения валика датчика-распределителя зажигания, мин-1

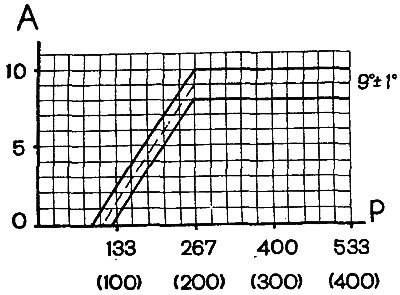

Рис. 9-21. Характеристика вакуумного регулятора датчика-распределителя зажигания: А - угол опережения зажигания, град; Р - разрежение гПа (мм рт. ст.)
Проверка бесконтактного датчика
На снятом с двигателя датчике-распределителе зажигания датчик можно проверить по схеме, приведенной на рис. 9-22, при напряжении питания 8-14 В.

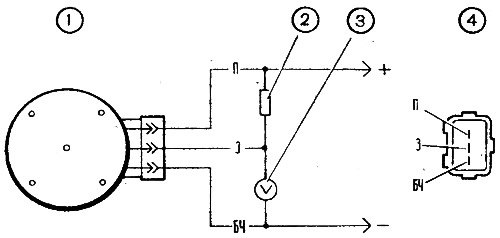

Рис. 9-22. Схема для проверки бесконтактного датчика на снятом датчике-распределителе зажигания: 1 - датчик-распределитель зажигания; 2 - резистор 2 кОм; 3 - вольтметр с пределом шкалы не менее 15 В и внутренним сопротивлением не менее 100 кОм; 4 - вид на штепсельный разъем датчика-распределителя зажигания
Медленно вращая валик датчика-распределителя зажигания, измерьте вольтметром напряжение на выходе датчика. Оно должно резко меняться от минимального — не более 0,4 В, до максильного — не более, чем на 3 В меньшего напряжения питания.
На автомобиле датчик можно проверить по схеме, приведенной на рис. 9-23. Между штепсельным разъемом датчика-распределителя зажигания и разъемом пучка проводов подключается переходной разъем 2 с вольтметром Включите зажигание и, медленно поворачивая ключом коленчатый вал, вольтметром проверьте напряжение на выходе датчика. Оно должно быть в указанных выше пределах.

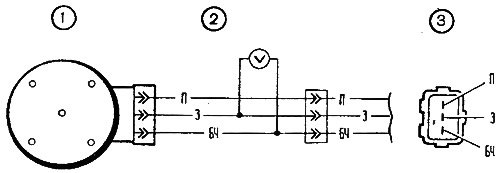

Рис. 9-23. Схема для проверки бесконтактного датчика на автомобиле: 1 - датчик-распределитель зажигания; 2 - переходный разъем с вольтметром, имеющим предел шкалы не менее 15 В и внутреннее сопротивление не менее 100 кОм; 3 - вид на штепсельный разъем датчика-распределителя зажигания
Коммутатор
В бесконтактной системе зажигания могут быть установлены коммутаторы типа 3620.3734, HIM-52 или ВАТ10.2 (последние два — венгерского производства).
Коммутатор проверяется с помощью осциллографа и генератора прямоугольных импульсов по схеме, приведенной на рис. 9-24. Выходное сопротивление генератора должно быть 100-500 Ом. Осциллограф желательно применять двухканальный. 1-й канал — для импульсов генератора, а 2-й для импульсов коммутатора.

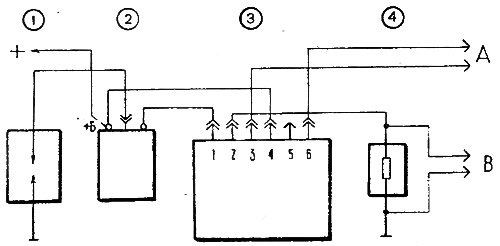

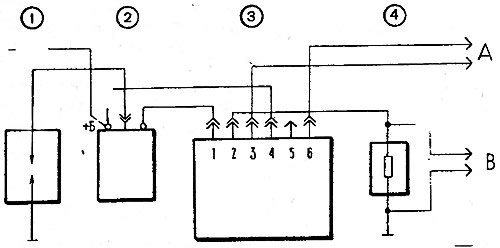

Рис. 9-24. Схема для проверки коммутатора: 1 - разрядник; 2 - катушка зажигания, 3 - коммутатор; 4 - резистор 0,01 Ом ± 1 %, не менее 20 Вт; А - к генератору прямоугольных импульсов; В - к осциллографу
На клеммы «3» и «6» коммутатора подаются прямоугольные импульсы, имитирующие импульсы датчика. Частота импульсов от 3,33 до 233 Гц, а скважность (отношение периода к длительности импульса Т/Ти) равна 1,5. Максимальное напряжение Umax — 10 В, а минимальное Umin не более 0.4 В (рис. 9-25, II). У исправного коммутатора форма импульсов тока должна соответствовать осциллограмме I.
Рис. 9-25. Форма импульсов на экране осциллографа: I - импульсы коммутатора; II - импульсы генератора; А - время накопления тока; В - максимальная величина тока
Для коммутатора 3620.3734 при напряжении питания 13,5+0,1 В величина тока (В) должна быть 7,5-8,5 А. Время накопления тока (А) не нормируется.
Для коммутатора HIM-52 при напряжении питания (13,5±0,2) В величина тока должна быть 8-9 А, а время накопления 8-10,5 мс при частоте 25 Гц. Для коммутатора ВАТ10.2 при этом же напряжении и частоте сила тока составляет 7-8 А, а время накопления 5,5-7,5 мс.
Если форма импульсов коммутатора искажена, то могут быть перебои с новообразованием или оно может происходить с запаздыванием. Двигатель будет перегреваться и не развивать номинальной мощности.
Катушка зажигания
У катушки зажигания 27.3705, применяемой в бесконтактной системе зажигания, сопротивление первичной обмотки при 25°С составляет (0,45±0,05) Ом, а вторичной обмотки — (5±0,5) кОм.
Свечи зажигания
В бесконтактной системе зажигания применяются свечи зажигания типа А17ДВР, или FE65PR, или FE65CPR (последние два типа — югославского производства). Свечи зажигания имеют встроенный помехоподавительный резистор сопротивлением 4 — 10 кОм.
Зазор между электродами свечей зажигания составляет 0,7-0,8 мм. Свеча считается дефектной, если искрообразование между электродами свечи начинается при давлении ниже 0,3 МПа (3 кгс/см2).
Провода высокого напряжения
В бесконтактной системе зажигания применяются провода высокого напряжения типа ПВВП- 8 (красного цвета) с распределенным сопротивлением (2000±200) Ом/м или ПВППВ-40 (синего цвета) с распределенным сопротивлением (2550±270) Ом/м.
