Примечание. По наружному диаметру пальцы разбиты на три категории через 0,004 мм. Категория указывается цветной меткой на торце пальца: синяя метка — первая категория, зеленая — вторая, красная — третья.

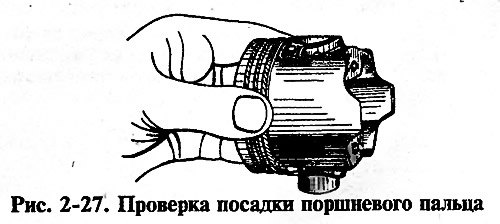

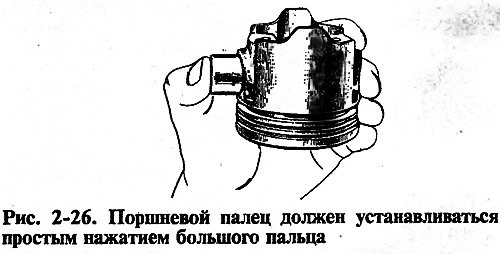

Сопряжение поршневого пальца и поршня проверяют, вставляя палец, предварительно смазанный маслом для двигателя в отверстие бобышки поршня. Для правильного сопряжения необходимо, чтобы поршневой палец входил в отверстие от простого нажатия большого пальца руки (рис. 2-26) и не выпадал из бобышки (рис. 2-27), если держать поршень с поршневым пальцем в вертикальном положении.
Выпадающий из бобышки палец замените с другим следующей категории. Если в поршне палец третьей категории, то заменяется поршень с пальцем.
