Снятие и установка
Если необходим ремонт только масляного насоса, снимите двигатель с автомобиля (см. главу «Снятие двигателя»), установите на поворотный стенд, слейте масло из картера, переверните двигатель и снимите картер. Затем отверните болты крепления масляного насоса и снимите его вместе с приемным патрубком.
Операции по установке масляного насоса на двигатель выполняйте в последовательности, обратной снятию.
Разборка и сборка
Закрепите масляный насос в тисках осторожно, чтобы не повредить корпус, а затем:
- отверните болты и снимите приемный патрубок вместе с редукционным клапаном давления масла;
- снимите крышку 3 (рис. 2-69) корпуса насоса и выньте из корпуса валик насоса с ведущей шестерней и ведомую шестерню
- Для сборки осторожно закрепите насос в тисках и выполните операции в следующем порядке:
- установите в корпус насоса ведущую шестерню, с валом, а ведомую шестерню наденьте на ось в корпусе;
- установите крышку корпуса, редукционный клапан с пружиной и прикрепите приемный патрубок к корпусу насоса.

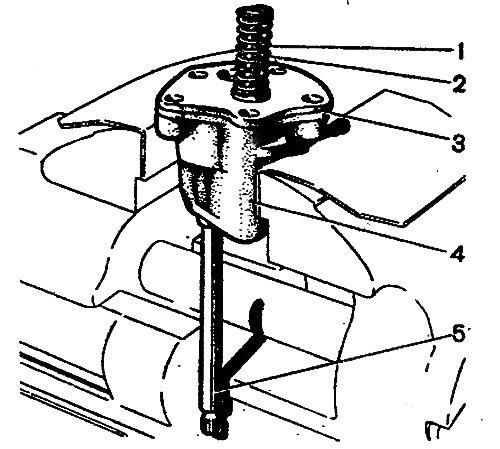

Рис. 2-69. Разборка масляного насоса: 1 - редукционный клапан; 2 - пружина; 3 - крышка; 4 - корпус; 5 - валик
Примечание. После сборки насоса при проворачивании ведущего валика рукой, шестерни должны вращаться плавно и без заедания.
