- нажмите на педаль тормоза с усилием 98-117,5 Н (10-12 кгс), чтобы обеспечить прилегание колодок к барабану;
- удерживая колодки в этом положении, поверните за шистигранные головки эксцентрики А и В (рис. 6-5) в указанном направлении до их соприкосновения с колодками;
- отпустите педаль тормоза и поверните регулировочные эксцентрики в обратном направлении примерно на 10°;
- резко нажмите на педаль тормоза 3-4 раза и при отпущенной педали вращайте вывешанные колеса, при этом колодки не должны задевать за барабаны.

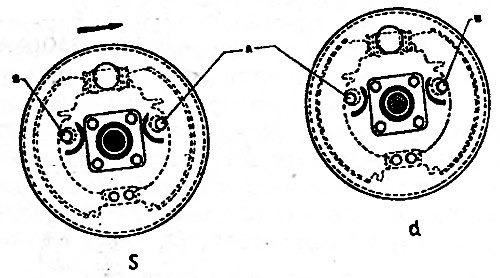

Рис. 6-5. Схема регулировки зазора между колодками и тормозным барабаном: А - регулировочные эксцентрики передних колодок; В - регулировочные эксцентрики задних колодок. Верхними стрелками показано направление движения автомобиля; s - левое колесо; d - правое колесо
После регулировки рекомендуется проехать 5-7 км, не пользуясь тормозами, остановиться и на ощупь убедиться в том, что тормозные барабаны от трения колодок не нагреваются. При сильном нагреве барабанов, указывающем на трение между колодками и барабаном, повторите регулировку.
(Источник расположен на сайте Autoinstruction.ru)
Если регулировкой не устанавливается необходимый зазор между колодками и барабаном, снимите тормозной барабан, проверьте состояние колодок и барабана, при необходимости замените или отремонтируйте изношенные детали и после сборки повторите регулировку.
