Снятие
1. Снимите декоративный колпак, ослабьте болты крепления соответствующего колеса, пока автомобиль стоит на колесах.
2. Поставьте клинья под задние колеса, затяните ручной тормоз, поднимите переднюю часть автомобиля и установите страховочные опоры. Снимите соответствующее переднее колесо.
3. На моделях, оборудованных ксеноновыми фарами, освободите хомут и отсоедините шток управления датчика уровня автомобиля от нижнего переднего поперечного рычага, как описано в главе 12.

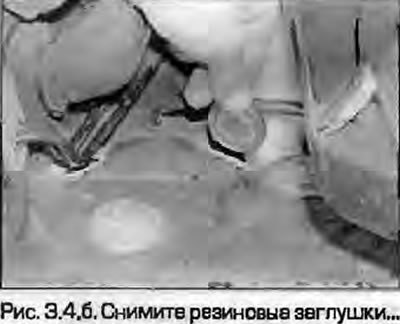

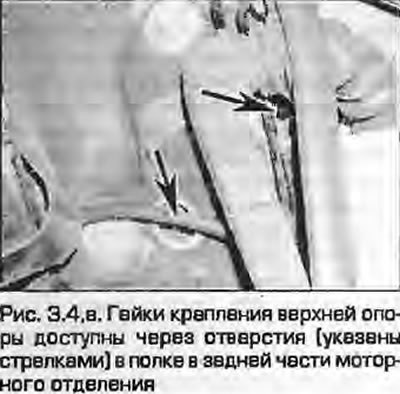

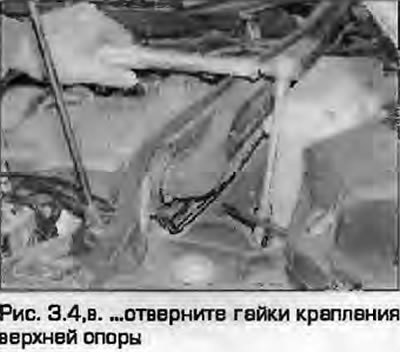

4. Верхние гайки крепления стойки доступны через два отверстия в попке в задней части моторного отделения. Отверстия закрыты пробками. Подоприте стойку подкатным домкратом, снимите заглушки, отверните верхние гайки крепления стойки с помощью головки с удлинителем и воротком (рис. 3.4, а-в).
Текст предоставлен порталом: Autoinstruction.ru
 |
 |
5. Снимите колесный датчик ABS, как описаное параграфе 19 главы 9, и отведите его в сторону от стойки подвески.
6. Отверните гайку крепления, выньте стяжной болт хомута наверху поворотного кулака, как описано в параграфе 5. Отделите шарниры переднего и заднего рычагов от поворотного кулака. Не разводите при этом хомут отвертками или зубилами. Постарайтесь не повредить резиновые чехлы шарниров.
7. Отверните гайки крепления и отделите нижний задний поперечный рычаг от основания поворотного кулака, применив съемник шаровых наконечников. Не повредите резиновый чехол (см. параграф 5)! Это позволит вынуть нижний болт крепления стойки из переднего нижнего поперечного рычага.

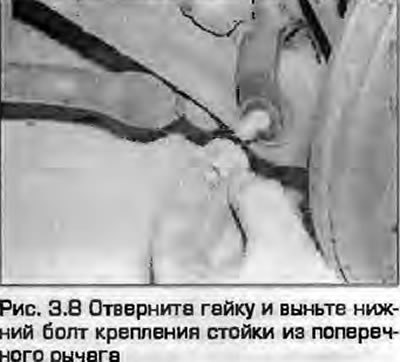

8. Отверните гайку и выньте нижний болт крепления стойки подвески из поперечного рычага (рис. 3.8).

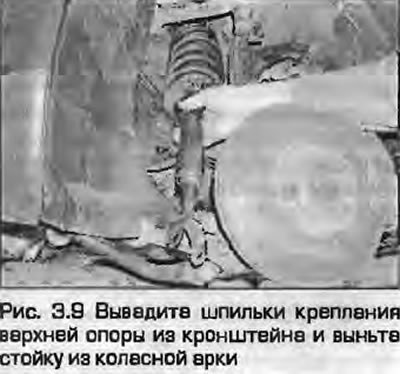

9. Выведите шпильки крепления верхней опоры из кронштейна и снимите стойку из-под колесной арки (рис. 3.9).
Установка

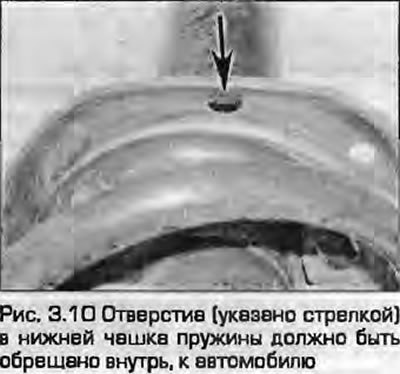

10. Приложите стойку к месту установки и введите шпильки крепления верхней опоры в кронштейн. Проследите, чтобы отверстие в нижней опоре пружины стойки было обращено внутрь, к автомобилю (рис. 3.10).
11. Укрепите стайку на нижнем поперечном рычаге болтом, заверните новую гайку крепления и затяните ее в этой стадии обязательно "от руки".
12. Присоедините нижний поперечный рычаг к основанию поворотного кулака - см. параграф 5. Установите новую самоконтрящуюся гайку и затяните ее предписанным моментом.
13. Присоедините верхние поперечные рычаги к верней части поворотного кулака - см. параграф 5. Установите стяжной болт хомута с новой самоконтрящейся гайкой, затяните предписанным моментом. Прижмите вниз оба рычага, затягивая гайку, так чтобы оба пальца опор правильно зафиксировались.
14. Наверните новые гайки на шпильки крепления верхней опоры стойки и затяните их предписанным моментом (рис. 3.14). Установите резиновые заглушки в отверстия полки.
15. Установите колесный датчик ABS.
16. На автомобилях с ксеноновыми фарами присоедините шток управления к нижнему поперечному рычагу и затяните хомут, как описано главе 12.
17. Установите колесо и затяните болты его крепления предписанным моментом, опустите автомобиль.
18. Опустив автомобиль на колеса, затяните нижний болт крепления стойки предписанным моментом.
