Блок управления системой Motronic, датчик числа оборотов двигателя, лямбда-зонд, трансформатор высокого напряжения.

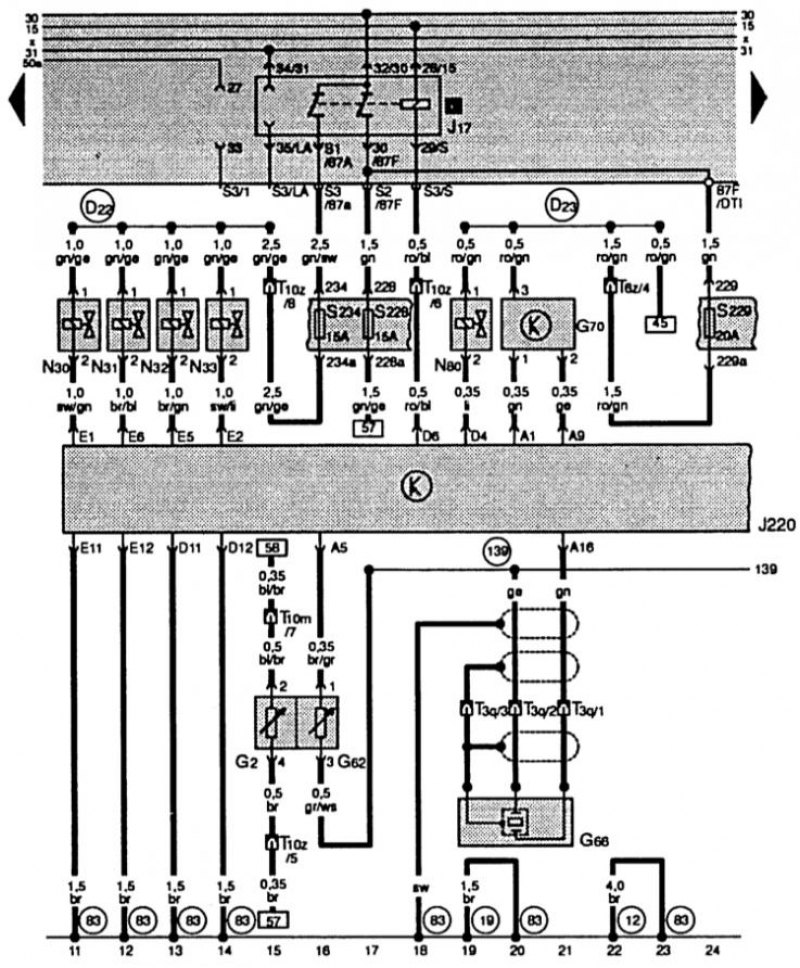

- G2 - датчик температуры охлаждающей жидкости
- G62 - датчик температуры охлаждающей жидкости
- G66 - сенсор детонации II
- G70 - измеритель массы свежего воздуха
- J17 - реле топливного насоса
- J220 - блок управления системой Motronic
- N30 - клапан впрыска цилиндра 1
- N31 - клапан впрыска цилиндра 2
- N32 - клапан впрыска цилиндра 3
- N33 - клапан впрыска цилиндра 4
- N80 - 1-й электромагнитный клапан системы угольного фильтра
- S228 - предохранитель в кронштейне
- S229 - предохранитель в кронштейне
- S234 - предохранитель в кронштейне
- T3q - штекерный разъем, 3-штырьковый, синий, в двигательном отсеке слева
- T6z - штекерный разъем, 6-штырьковый, красный, станция соединения эл. коробки
- T10m - штекерный разъем, 10-штырьковый, черный, станция соединения эл. коробки, увлажняющая коробка
- T10z - штекерный разъем, 10-штырьковый, желтый, станция соединения эл. коробки, увлажняющая коробка
- D22 - соединение с плюсом (87а - для клапанов впрыска) в группе проводов в двигательном отсеке справа
- D23 - соединение с плюсом (87f) в группе проводов справа
- 12 - точка массы, в двигательном отсеке слева
- 19 - точка массы, рядом с катушкой зажигания
- 83 - соединение с массой –1-, в группе проводов впереди справа
- 139 - соединение с массой (масса датчика), в двигательном отсеке справа

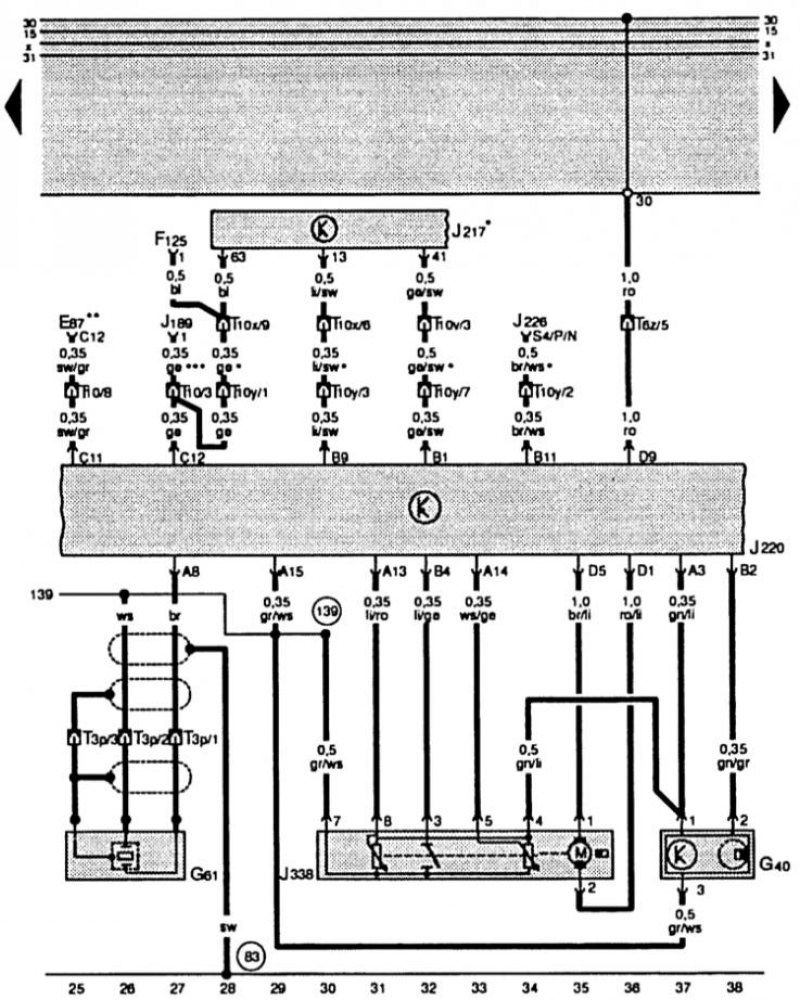

- E87 - модуль управления и индикатора климат. установки
- F125 - многофункциональный выключатель
- G40 - датчик Холла
- G61 - сенсор детонации
- T189 - система автоконтроля
- J217 - блок управления автоматической коробкой передач
- J220 - блок управления системой Motronic
- J226 - реле блокировки пуска и фонаря заднего хода
- J338 - модуль управления дроссельной заслонкой
- T3p - штекерный разъем, 3-штырьковой, зеленый, слева
- T6z - штекерный разъем, 6-штырьковый, красный, станция соединения эл. коробки, увлажняющая коробка
- Т10 - штекерный разъем, 10-штырьковый, коричневый
- T10v - штекерный разъем, 10-штырьковый, коричневый, станция разъемов справа, стойка А
- T10x - штекерный разъем, 10-штырьковый, синий, станция разъемов справа, стойка А
- T10y - штекерный разъем, 10-штырьковый
- 83 - соединение с массой –1-, впереди справа
- 139 - соединение с массой (датчика), в двиг. отсеке справа
- * - автомобили с автоматической коробкой передач
- ** - автомобили с климатической установкой
- *** - автомобили с системой автоконтроля

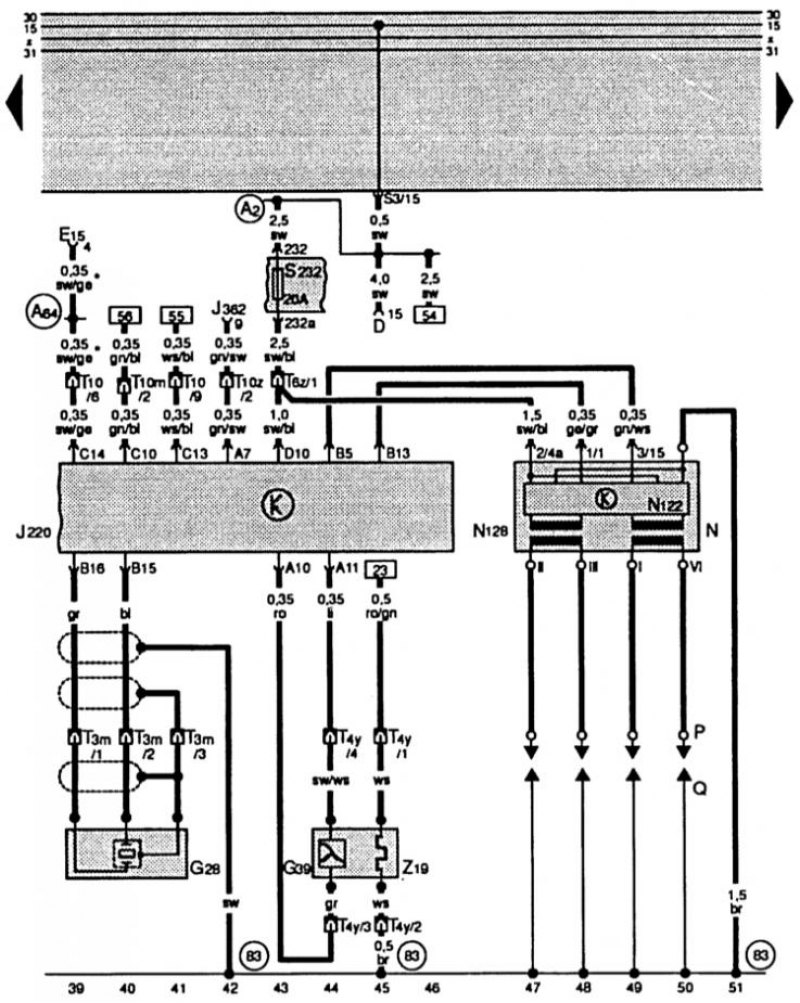

- D - включатель стартера
- E15 - выключатель обогреваемого заднего стекла
- G28 - датчик числа оборотов
- G39 - лямбда-зонд
- J220 - блок управления системой Motronic
- J362 - блок управления системой предотвращения отъезда автомобиля
- N - катушка зажигания
- N122 - оконечный каскад провода
- N128 - катушка зажигания 2
- P - разъем свечи зажигания
- Q - свечи зажигания
- S232 - предохранитель в кронштейне
- T3m - штекерный разъем, 3-штырьковый, серый, в двигательном отсеке слева
- T4y - штекерный разъем, 4-штырьковый, черный, в двигательном отсеке справа
- T6z - штекерный разъем, 6-штырьковый, красный, станция соединения эл. коробки, увлажняющая коробка
- T10 - штекерный разъем, 10-штырьковый, коричневый, станция соединения эл. коробки, увлажняющая коробка
- T10m - штекерный разъем, 10-штырьковый, черный, станция соединения эл. коробки, увлажняющая коробка
- T10z - штекерный разъем, 10-штырьковый, желтый, станция соединения эл. коробки, увлажняющая коробка
- Z19 - обогрев лямбда-зонда
- A2 - соединение с плюсом (15), в группе проводов распределительного щита
- A64 - соединение (30 увеличение числа оборотов), в группе проводов распределительного щита
- 83 - соединение с массой –1-, в группе проводов впереди справа
- * - проводки нет в автомобилях с климатической установкой
