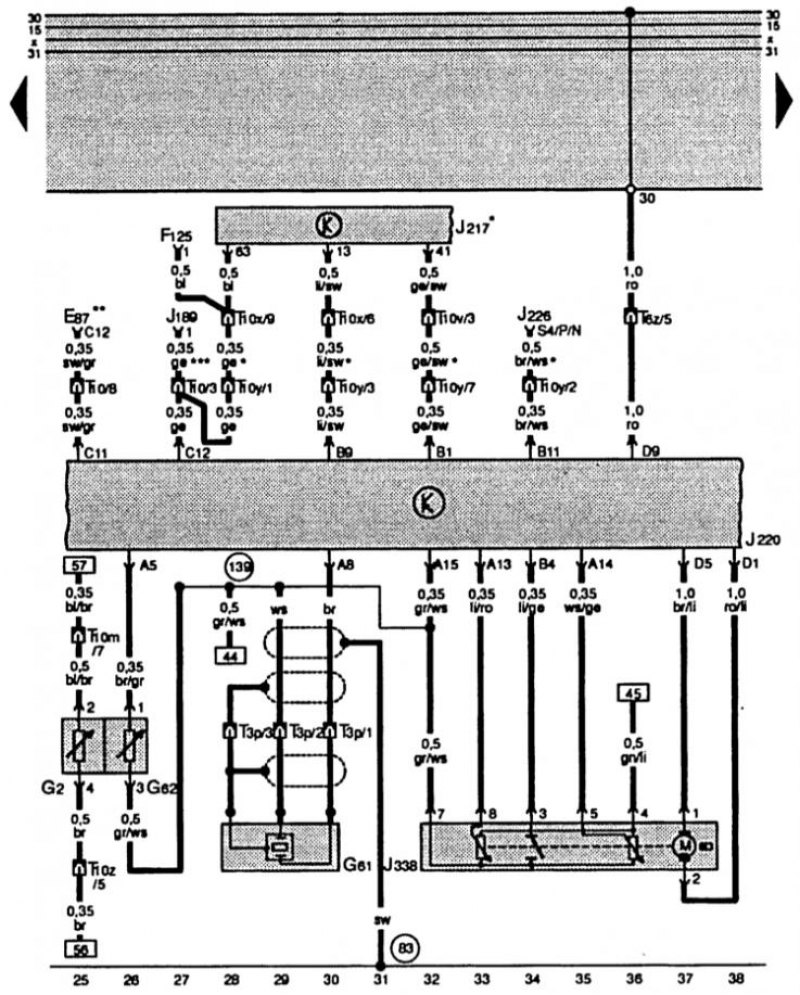

Блок управления системой Motronic, сенсор детонации, клапан дроссельной заслонки.

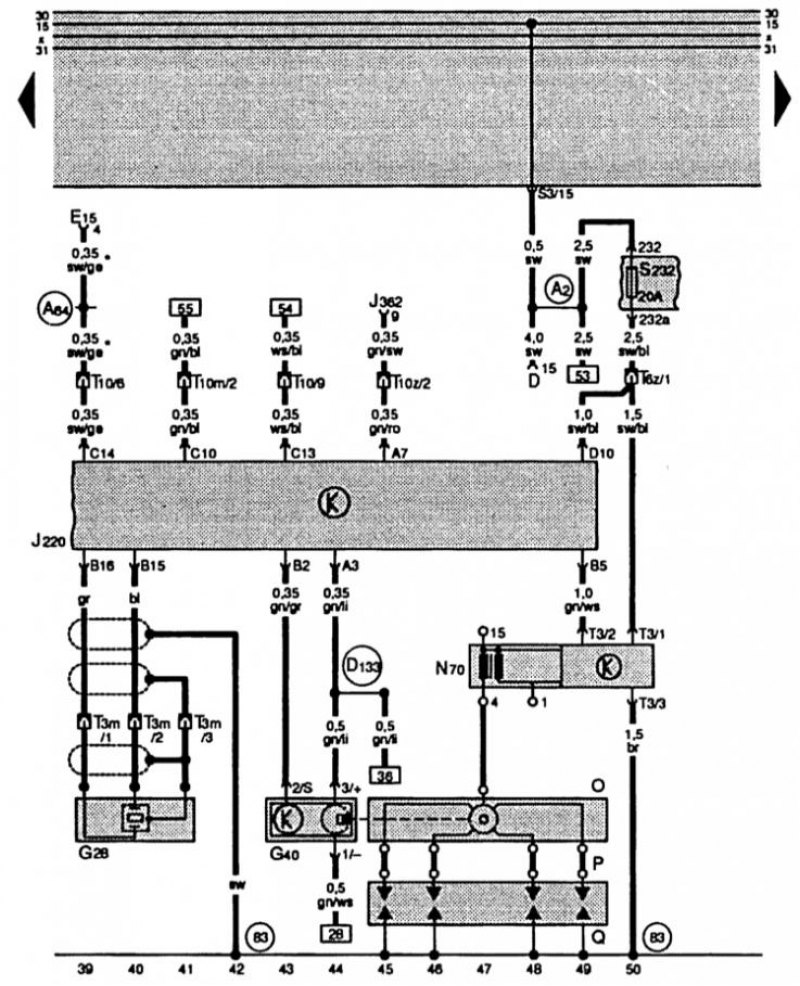

Блок управления системой Motronic, датчик числа оборотов двигателя, датчик Холла, катушка зажигания.

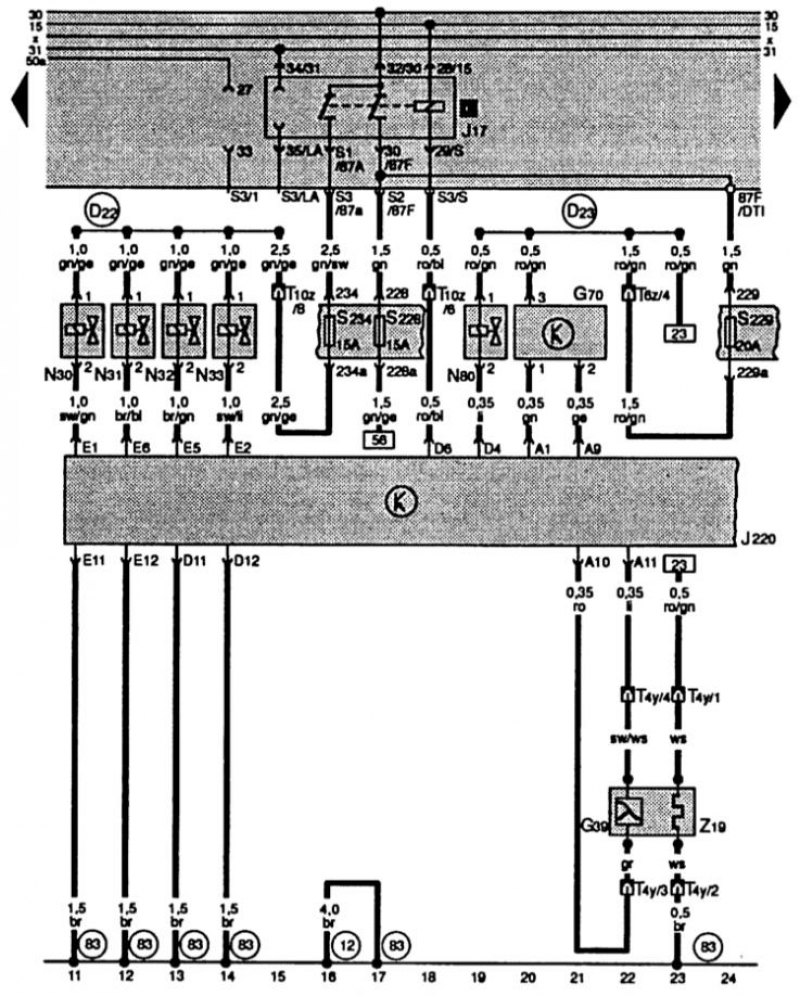

- G39 - лямбда-зонд
- G70 - измеритель массы свежего воздуха
- J17 - реле топливного насоса
- J220 - блок управления системой Motronic
- N30 - клапана впрыска цилиндра 1
- N31 - клапана впрыска цилиндра 2
- N32 - клапана впрыска цилиндра 3
- N33 - клапана впрыска цилиндра 4
- N80 - 1-й электромаг. клапан системы угольного фильтра
- S228 - предохранитель в кронштейне
- S229 - предохранитель в кронштейне
- S234 - предохранитель в кронштейне
- T4y - штекерный разъем, 4-штырьковый, черный, в двигат. отсеке справа
- T6z - штекерный разъем, 6-штырьковый, красный, станция соединения эл. коробки, увлажняющая коробка
- T10z - штекерный разъем, 10-штырьковый, желтый, станция соединения эл. коробки, увлажняющая коробка
- Z19 - обогрев лямбда-зонда
- D22 - соединение с плюсом (87а - для клапанов впрыска) в группе проводов в двигательном отсеке справа
- D23 - соединение с плюсом (87f) в группе проводов в двиг. отсеке справа
- 12 - точка массы, в двиг. отсеке слева
- E87 - модуль ручного управления и индикатора климатической установки/Climatronic
- F125 - многофункциональный выключатель
- G2 - датчик температуры охлаждающей жидкости
- G61 - сенсор детонации 1
- G62 - датчик температуры охлаждающей жидкости
- J189 - система автоконтроля
- J217 - блок управления автоматической коробкой передач
- J220 - блок управления системой Motronic
- J226 - реле блокировки пуска и фонаря заднего хода
- J338 - модуль управления дроссельной заслонкой
- T3p - штекерный разъем, 3-штырьковой, зеленый, в двигательном отсеке слева
- T6z - штекерный разъем, 6-штырьковый, красный, станция соединения эл. коробки, увлажняющая коробка
- T10 - штекерный разъем, 10-штырьковый, коричневый, станция соединения эл. коробки, увлажняющая коробка
- T10m - штекерный разъем, 10-штырьковый, черный, станция соединения эл. коробки, увлажняющая коробкаT10v - штекерный разъем, 10-штырьковый, коричневый, станция разъемов справа, стойка А
- T10x - штекерный разъем, 10-штырьковый, синий, станция разъемов справа, стойка А
- T10y - штекерный разъем, 10-штырьковый, синий, станция соединения эл. коробки, увлажняющая коробка
- T10z - штекерный разъем, 10-штырьковый, желтый, станция соединения эл. коробки, увлажняющая коробка
- 83 - соединение с массой –1-, в группе проводов впереди справа
- 139 - соединение с массой (масса датчика), в группе проводов в двигательном отсеке справа
- * - автомобили с автоматической коробкой передач
- ** - автомобили с климатической установкой
- *** - автомобили с системой автоконтроля
- * - проводки нет в автомобилях с климатической установкой
- D - включатель стартера
- E15 - выкл. обогреваемого заднего стекла
- G28 - датчик число оборотов
- G40 - датчик Холла
- J220 - блок управления системой Motronic
- J362 - блок управления системой предотвращения отъезда автомобиля
- N70 - катушка зажигания оконечного каскада мощности 1
- O - распределитель зажигания
- P - разъем свечи зажигания
- Q - свечи зажигания
- S232 - предохранитель в кронштейне
- T3 - штекерный разъем, 3-штырьковый, на катушке зажигания
- T3m - штекерный разъем, 3-штырьковый, серый, в двигательном отсеке слева
- T6z - штекерный разъем, 6-штырьковый, красный, станция соединения эл. коробки, увлажняющая коробка
- T10 - штекерный разъем, 10-штырьковый, коричневый, станция соединения эл. коробки, увлажняющая коробка
- T10m - штекерный разъем,
- 10-штырьковый, черный, станция соединения эл. коробки, увлажняющая коробка
- T10z - штекерный разъем,
- 10-штырьковый, желтый, станция соединения эл. коробки, увлажняющая коробка
- A2 - соединение с плюсом (15), в группе проводов распред. щита
- A64 - соединение (30 увеличение числа оборотов), в группе проводов распределительного щита
- D133 - соединение (сигнал датчика Холла), в группе проводов в двигательном отсеке
- 83 - соединение с массой –1-, в группе проводов
