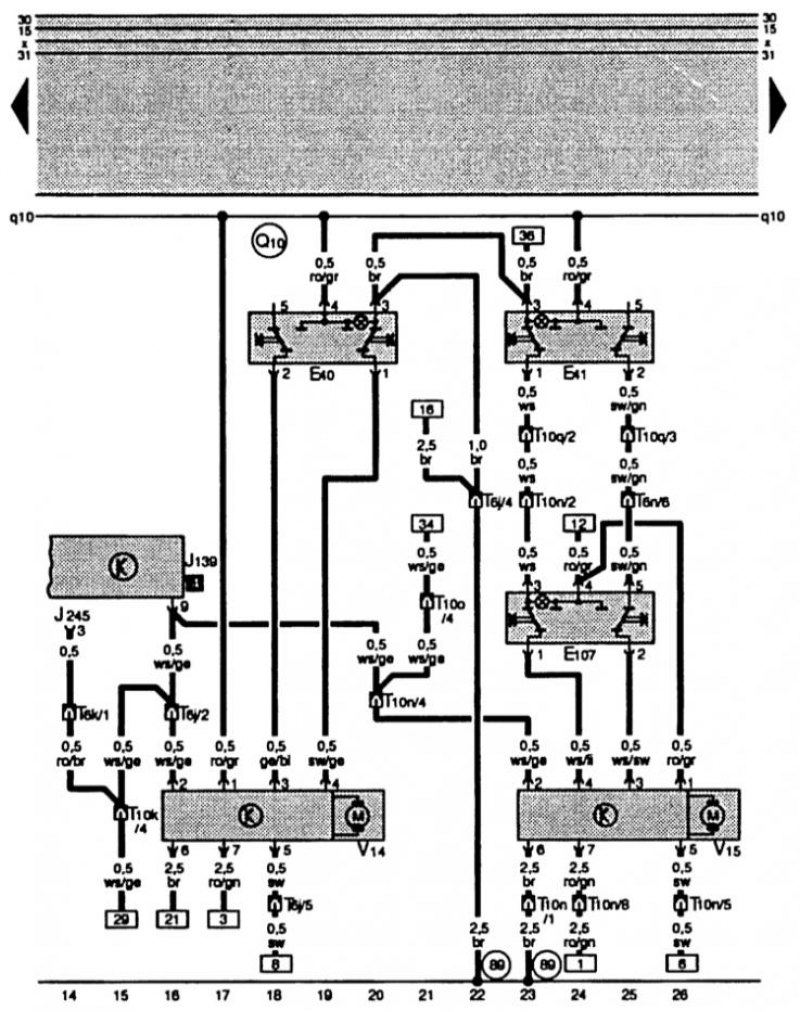

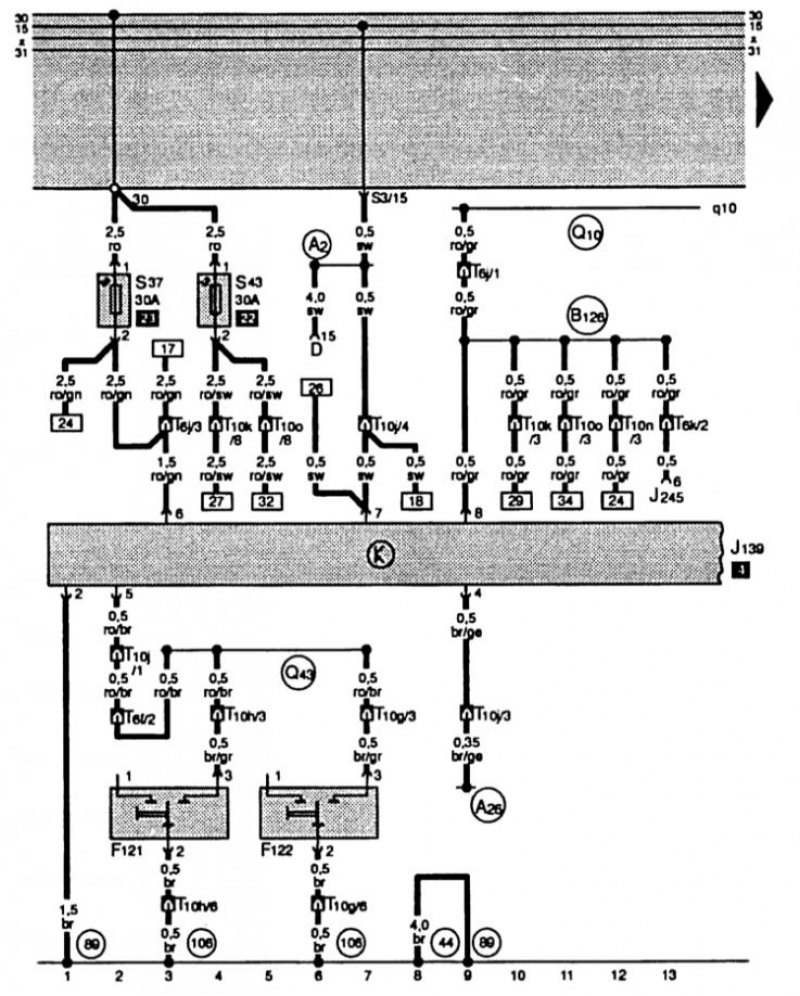

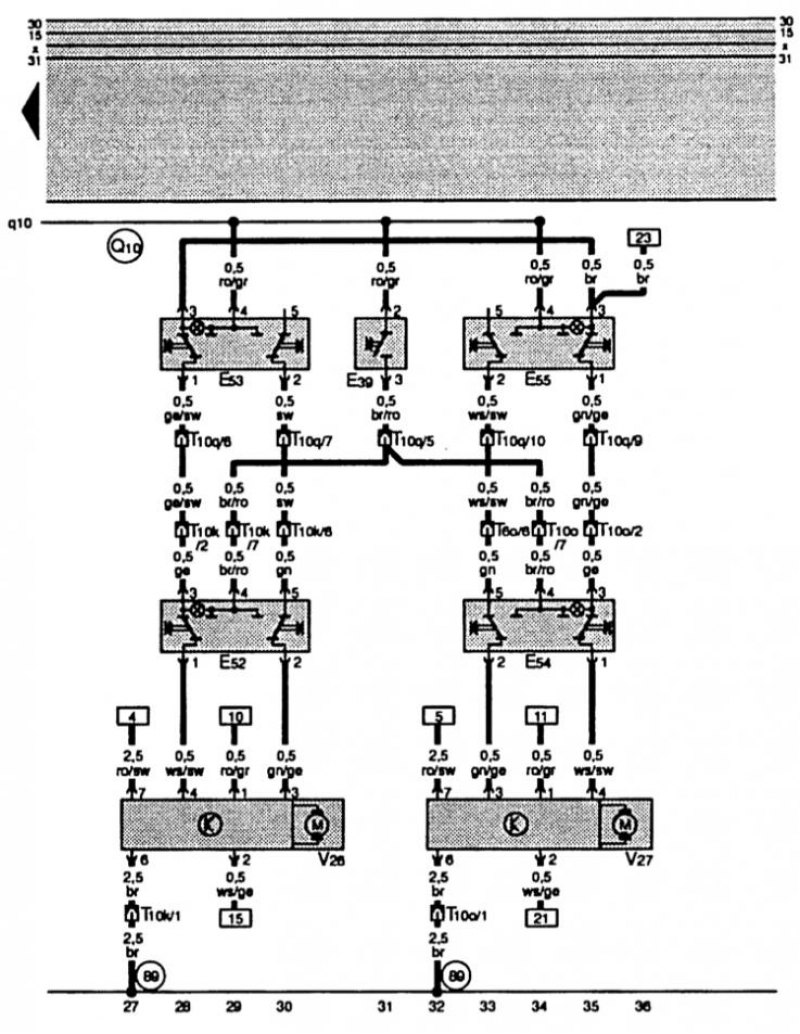

Стеклоподъемники с электроприводом, четырехдверная модель (защита при заклинивании).
(Источник расположен на веб-ресурсе www.Autoinstruction.ru)
Стеклоподъемники с электроприводом, четырехдверная модель (защита при заклинивании).
- D - включатель стартера
- F121 - внешний выключатель противоугонной системы в двери водителя
- F122 - внешний выключатель противоугонной системы в двери пассажира рядом с водителем
- J139 - блок управления стеклоподъемниками
- J245 - блок управления регулировкой раздвижной крыши
- S37 - отдельный предохранитель для стеклоподъемника впереди
- S43 - отдельный предохранитель для стеклоподъемника сзади
- T6f - штекерный разъем, 6-штырьковый, оранжевый, станция разъемов справа, стойка А
- T6j - штекерный разъем, 6-штырьковый, красный, станция разъемов слева, стойка А
- T6k - штекерный разъем, 6-штырьковый, коричневый, станция разъемов слева, стойка А
- T10g - штекерный разъем, 10-штырьковый, коричневый, станция разъемов справа, стойка А
- T10h - штекерный разъем, 10-штырьковый, коричневый, станция разъемов слева, стойка А
- T10j - штекерный разъем, 10-штырьковый, зеленый, станция разъемов слева, стойка А
- T10k - штекерный разъем, 10-штырьковый, красный, стойка В, слева
- T10n - штекерный разъем, 10-штырьковый, красный, станция разъемов справа, стойка А
- T10o - штекерный разъем, 10-штырьковый, красный, стойка В, справа
- A2 - соединение с плюсом (15), в группе проводов распределительного щита
- A26 - соединение (дверной контактный выключатель/сторона водителя), в группе проводов на распред. щите
- B126 - соединение (87, блок управления стеклоподъемниками), в группе проводов стеклоподъемников
- Q10 - соединение с плюсом (87), в группе проводов стеклоподъемников/центрального замка и дверного контактного выключателя
- Е40 - выключатель стеклоподъемника впереди слева
- Е41 - выключатель стеклоподъемника впереди справа
- Е107 - выключатель стеклоподъемника со стороны пассажира рядом с водителем
- J139 - блок управления стеклоподъемниками
- J245 - блок управления регулировкой раздвижной крыши
- T6j - штекерный разъем, 6-штырьковый, красный, рядом с фонарем салона, впереди
- T6k - штекерный разъем, 6-штырьковый, коричневый, станция разъемов слева, стойка А
- T6n - штекерный разъем, 6-штырьковый, желтый, стойка А, слева
- T10k - штекерный разъем, 10-штырьковый, красный, стойка В, слева
- T10n - штекерный разъем, 10-штырьковый, красный, станция разъемов справа, стойка А
- T10o - штекерный разъем, 10-штырьковый, красный, стойка В, справа
- T10q - штекерный разъем, 10-штырьковый, синий, станция разъемов слева, стойка А
- V14 - двигатель стеклоподъемника слева
- V15 - двигатель стеклоподъемника справа
- Q10 - соединение с плюсом (87), в группе проводов стеклоподъемников/центрального замка и дверного контактного выключателя
- 89 - соединение с массой –1-, в группе проводов стеклоподъемников
- Е39 - блокирующий выключатель стеклоподъемников сзади
- Е52 - выключатель стеклоподъемника сзади слева (в двери)
- Е53 - выключатель стеклоподъемника сзади слева (в двери водителя)
- Е54 - выключатель стеклоподъемника сзади справа (в двери)
- Е55 - выключатель стеклоподъемника сзади справа (в двери водителя)
- T6o - штекерный разъем, 6-штырьковый, белый, станция разъемов справа, стойка А
- T10k - штекерный разъем, 10-штырьковый, красный, стойка В, слева
- T10o - штекерный разъем, 10-штырьковый, красный, стойка В, справа
- T10q - штекерный разъем, 10-штырьковый, синий, станция разъемов слева, стойка А
- V26 - двигатель стеклоподъемника сзади слева
- V27 - двигатель стеклоподъемника сзади справа
- 89 - соединение с массой, в группе проводов противоугонной системы
