Внимание: Для операций по снятию/ установке суппортов/направляющих задних тормозных механизмов справедливы все замечания и указания, приведенные в Разделе 7.
Снятие
1. Подоприте передние колеса противооткатными башмаками, поддомкратьте задок автомобиля и установите его на подпорки. Снимите оба задних колеса.
2. Отпустите рычаг стояночного тормоза, снимите пружинные зажимы с суппорта (см. Раздел 6).
3. Отожмите исполнительный рычаг на суппорте заднего тормозного механизма, отсоедините от него наконечник троса привода стояночного тормоза и высвободите трос из держателя.
8.3 Фиксатор (1) наконечника троса (2) на исполнительном рычаге привода стояночного тормоза: 3. Держатель
4. Отсоедините тормозной шланг (см. сопр. иллюстрацию) от суппорта. Следуйте указаниям, приведенным в Разделе 7.

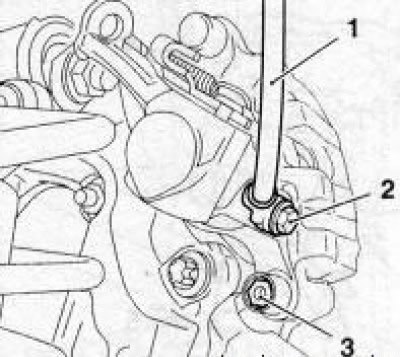

8.4 Полый болт (2) крепления тормозного шланга (1) к суппорту заднего тормозного механизма: 3. Болт крепления нижнего направляющего пальца
Замечание: Если суппорт снимается только для снятия тормозных колодок или тормозного диска, отсоединять шланг не следует, - подвяжите суппорт проволокой к кузову.
5. Снимите защитный колпачок и выверните болт (см. иллюстрацию 6.4) крепления нижнего направляющего пальца суппорта.
6. Разверните суппорт вверх на оси верхнего направляющего пальца (см. сопр. иллюстрацию), извлеките верхнюю направляющую из держателя и снимите суппорт. Извлеките тормозные колодки из направляющей, пометьте установочное положение колодок.

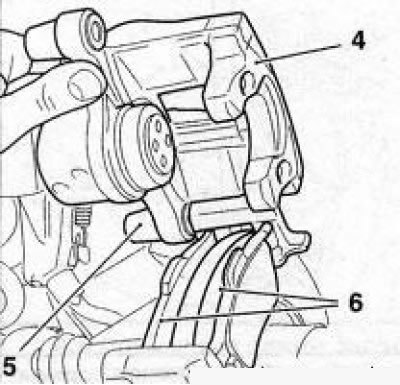

8.6 Разверните суппорт (4) заднего тормозного механизма на верхнем направляющем пальце (5): 6. Тормозные колодки
7. Выверните 2 болта Тогх крепления направляющей тормозных колодок (см. сопр. иллюстрацию) - следуйте указаниям приведенным в Разделе 7. Снимите направляющую.

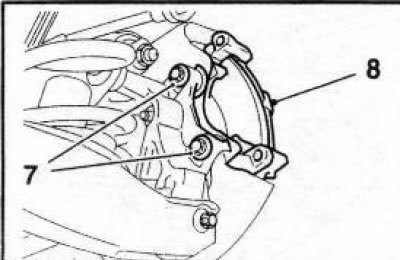

8.7 Болты Torx (7) крепления направляющей заднего тормозного механизма: 8. Наружная тормозная колодка
Установка
6. Перед установкой очистите резьбу всех болтов от остатков компаунда и смажьте ее свежим составом (например, Loctite Тур 243).
7. Установите направляющую тормозных колодок и затяните болты крепления. Для затягивания болтов крепления направляющей требуется большое усилие (130 Нм!), - проверьте надежность крепления автомобиля в вывешенном положении. Рекомендуется установить на место колеса и опустить автомобиль.
8. Вставьте верхний направляющий палец суппорта в держатель, отожмите поршень тормозного механизма при помощи специального приспособления (см. Раздел 6) и установите на место тормозные колодки.
9. Опустите суппорт вниз и вверните болт крепления нижнего направляющего пальца.
10. Если отсоединялся тормозной шланг, не забудьте заменить уплотнительные шайбы и удалить воздух из тормозного тракта (см. Раздел 3), шланг не должен перекручиваться и перегибаться.
Замечание: Достаточно прокачать лишь тот контур, суппорт которого снимался.
Проверьте, чтобы шланги на передних колесах не задевали их при максимальном угле поворота.
11. Дальнейшая установка производится в порядке, обратном порядку снятия. Если отсоединялся шланг, прокачайте гидравлические линии привода рабочей тормозной системы (см. Раздел 3), проверьте уровень жидкости в резервуаре ГТЦ, в случае необходимости произведите соответствующую корректировку.
12 Прежде чем приступать к эксплуатации автомобиля, проверьте исправность функционирования тормозной системы.
