Замечание: В случае замены или проточки тормозных дисков необходимо одновременно устанавливать на них новые тормозные колодки.
Снятие
2. Вывесите автомобиль и снимите колеса.
3. Выверните болты крепления направляющей соответствующего тормозного механизма (см. Разделы 7 и 8).
Источник материала этот сайт (AutoInstruction.ru)
Замечание: При этом отсоединять тормозной шланг и снимать тормозные колодки не требуется.
4. Расположите направляющую тормозных колодок так, чтобы тормозной шланг не был скручен и не подвергался растяжению или подвяжите ее при помощи проволоки к стойке.
5. Для исключения выскальзывания поршня зажмите его деревянным бруском, установив последний между поршнем и суппортом. Выверните крепежный винт и снимите тормозной диск со ступицы колеса (см. сопр. иллюстрацию).

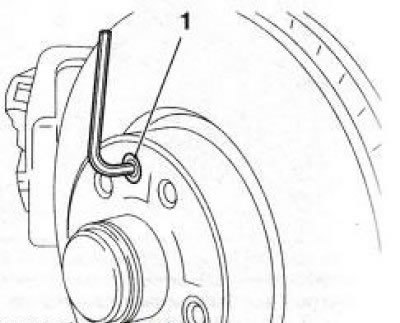

9.5 Отдавание винта (1) крепление тормозного диска
6. Если в результате длительной эксплуатации какой-либо из дисков прикипел к ступице колеса, воспользуйтесь пластмассовым молотком и легкими ударами сбейте диск.
Внимание: При снятии диска сильные удары не допустимы!
Попробуйте воспользоваться так же средством для растворения ржавчины. Если эти попытки не привели к успеху, снимите диск при помощи съемника или сбейте диск тяжелым молотком. При снятии съемником диск необходимо заменить новым. Если использовался тяжелый молоток, вместе с диском необходимо заменить и подшипники колеса.
Установка
7. Проверьте состояние тормозного диска (см. ниже). Измерения при проверке диска должны быть точными, поэтому составители данного Руководства рекомендуют обратиться на сервисную станцию или к специалисту имеющему соответствующий измерительный инструмент и необходимый опыт выполнения данных работ.
8. Установка производится в порядке обратном порядку демонтажа компонентов. Перед установкой удостоверьтесь в абсолютности чистоты и сухости сопрягаемых поверхностей диска и ступицы. Слегка смажьте резьбовую часть винта крепления диска фиксирующим компаундом. Если производится замена диска, снимите разбавителем защитный лак с нового тормозного диска.
Проверка состояния и износа тормозного диска
9. Лучше всего производить проверку в условиях стационарной мастерской, где имеются все условия и необходимый инструмент. Однако в некоторых случаях можно производить проверку дисков, не снимая их с автомобиля - при этом несколько уменьшается трудоемкость работ, однако труднее добиться необходимой точности измерений. Все проверяемые размеры приведены в Спецификациях к настоящей Главе.
10. Произведите визуальную проверку состояния рабочей поверхности диска (см. сопр. иллюстрацию).

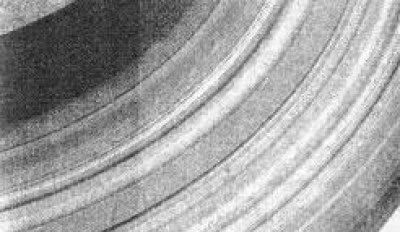

9.10 При чрезмерном износе тормозных колодок крепления фрикционных накладок проделывают на поверхности тормозного диска глубокие борозды, - поврежденный таким образом диск подлежит замене в обязательном порядке
Легкие дефекты могут быть устранены при помощи мелкозернистой наждачной бумаги. Для удаления глубоких борозд диск следует подвергнуть проточке. При наличии трещин или борозд глубиной более 0.4 мм, замените тормозной диск. Помните, что осмотр диска должен производиться с обеих его сторон. Ржавые тормозные диски при торможении создают повышенный шум, если шум не исчезает в процессе достаточно долгого периода эксплуатации замените диски.
11. Если во время торможения замечались пульсации педали ножного тормоза, не связанные со срабатыванием ABS, следует оценить величину бокового биения тормозного диска. Проверка величины бокового биения производится при помощи циферблатного измерителя плунжерного типа. Результат измерения не должен выходить за пределы оговоренного в Спецификациях допустимого диапазона, в противном случае диск необходимо отдать в проточку.
Замечание: Составители настоящего Руководства рекомендуют производить проточку дисков вне зависимости от их состояния с целью удаления с рабочих поверхностей всякого рода дефектов. На крайний случай можно ограничиться обработкой диска мелкозернистой наждачной бумагой.
12. При проточке диска следует уделить особое внимание соблюдению требований Спецификаций к его минимальной допустимой толщине. Измерение толщины диска производится при помощи микрометра и некоторых других приборов.
