Снятие

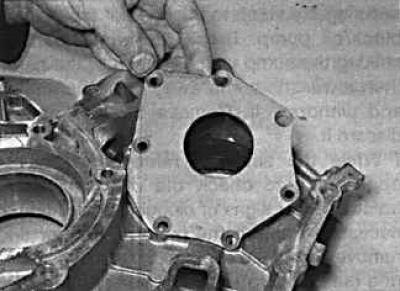

1. Отвинтите винты и снимите крышку насоса с внутренней части крышки цепи.
2. Используя маркер, отметьте взаимное расположение внутреннего и внешнего ротора масляного насоса.

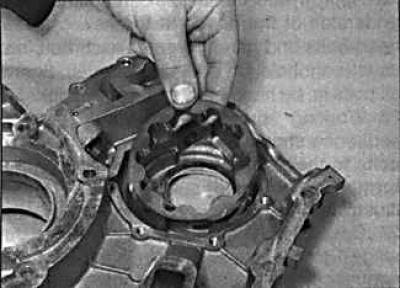

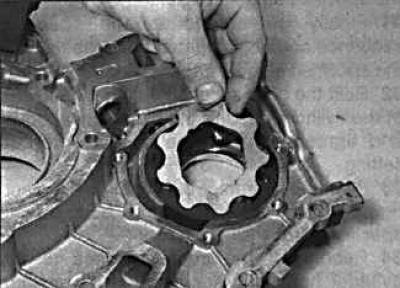

3. Снимите внутренний (слева) и внешний (справа) роторы масляного насоса.

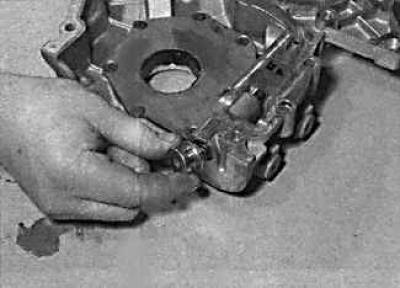

4. Отвинтите болт крепления предохранительного клапана давления от основания крышки цепи.

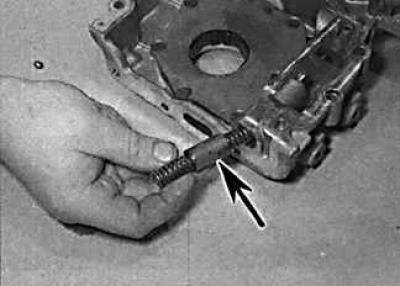

5. Извлеките пружину и втулку предохранительного клапана давления.

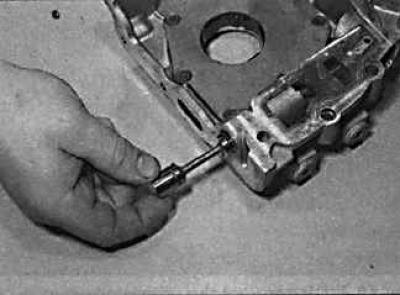

6. Извлеките плунжер предохранительного клапана давления, снимите уплотнительное кольцо с болта.

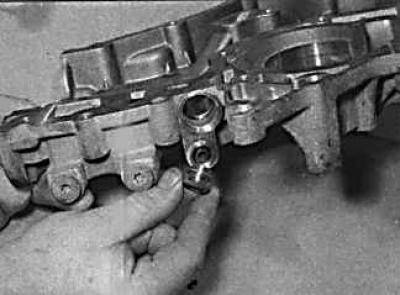

7. Отвинтите болт клапана безопасности от задней части крышки цепи.

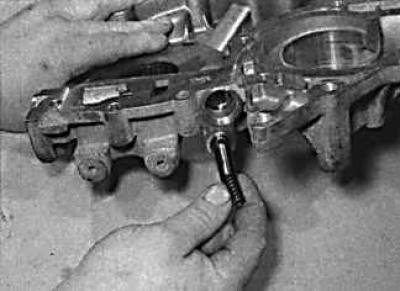

8. Снимите пружину и толкатель клапана безопасности.
9. Очистите все детали масляного насоса и исследуйте роторы и толкатели клапанов на наличие износа или выработки. При необходимости замените изношенные детали.
10. Соберите масляный насос в последовательности, обратной разборке, с учетом следующих моментов:
- проверьте, что роторы установлены в соответствии с ранее нанесенными метками;
- установите новые уплотнительные кольца к болтам крепления предохранительного клапана и клапана безопасности;

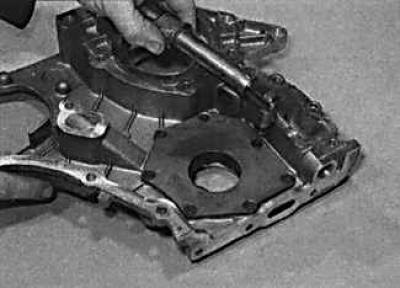

- затяните винты крепления крышки масляного насоса требуемым моментом;
- заполните насос моторным маслом, проворачивая при этом внутренний ротор масляного насоса.
Установка
Установите крышку цепи на двигатель.
