Снятие
1. Снимите провод массы с аккумулятора. Снимите крышку головки.
2. Установите поршень первого цилиндра в верхнюю мертвую точку в такте сжатия и зафиксируйте коленчатый вал.
3. Для улучшения доступа к крышке звездочки топливного насоса выполните следующие действия:
- снимите кожух воздушного фильтра и переднюю выхлопную трубу;
- снимите вспомогательный приводной ремень;
- отвинтите гайку крепления опоры силового агрегата с правой стороны двигателя, приподнимите двигатель насколько возможно, чтобы не деформировать шланги и трубки.
4. Снимите верхний и нижний натяжители цепи.

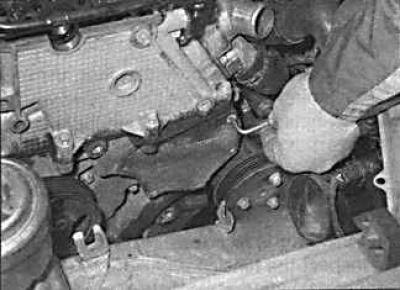

5. Отвинтите вспомогательную стойку шкива механизма натяжения, нижний и шарнирный болт опорной пластины и снимите механизм натяжения с двигателя.

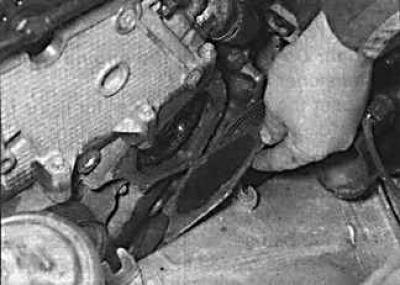

6. Отвинтите болты и снимите крышку звездочки топливного насоса.
7. Установите штифты блокирования в звездочки топливного насоса и распределительного вала.
8. Отвинтите болты и снимите верхнюю направляющую цепи из верхней части головки блока цилиндров.
Внимание! Перед отвинчивание верхних болтов направляющих цепи их необходимо нагреть, чтобы размягчить состав, препятствующий отвинчиванию болтов.

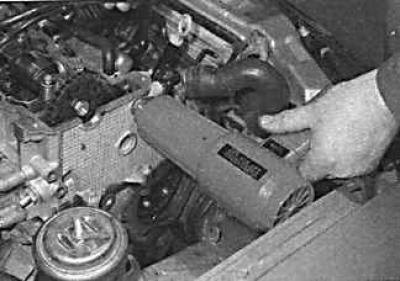

9. Нагрейте верхние болты направляющих цепи для облегчения их отвинчивания.

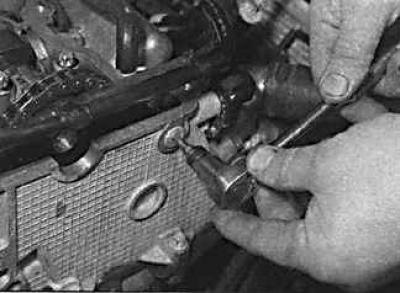

10. Отвинтите болты крепления верхней направляющей цепи.

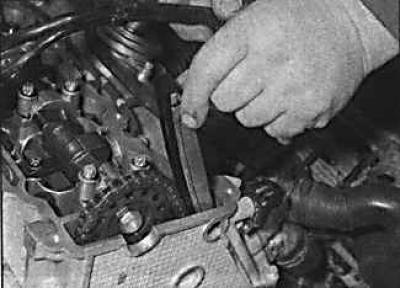

11. Снимите верхнюю направляющую цепи.

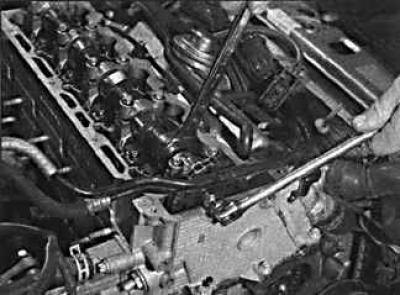

12. Используя гаечный ключ, зафиксируйте распределительный вал от проворачиваний и ослабьте болт крепления звездочки распределительного вала.
13. Проверьте, что цепь правильно установлена на звездочке распределительного вала и, используя мягкую проволоку, привяжите цепь к звездочке. Если используются штифты блокирования, снимите их перед ослаблением болтов крепления звездочки и установите на место после ослабления болта.

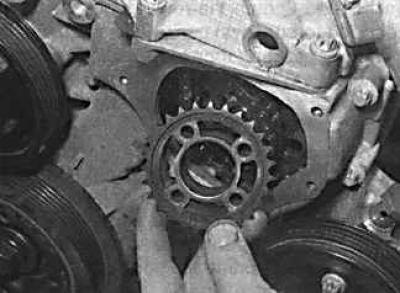

14. Извлеките штифты блокирования топливного насоса и ослабьте болты, крепящие звездочки топливного насоса к выступу насоса. Отвинтите болты и снимите звездочку топливного насоса.
15. Снимите цепь со звездочки топливного насоса, после чего снимите звездочку с распределительного вала и извлеките ее вместе с цепью из верхней части головки блока цилиндров.
Нижняя цепь и звездочки
16. Снимите верхнюю цепь и звездочки.
17. Снимите крышку цепи.
18. Нанесите метки совмещения на цепь и звездочки.

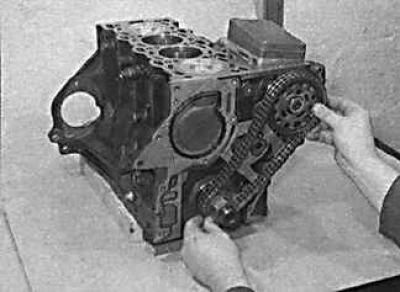

19. Снимите звездочку топливного насоса вместе с цепью.

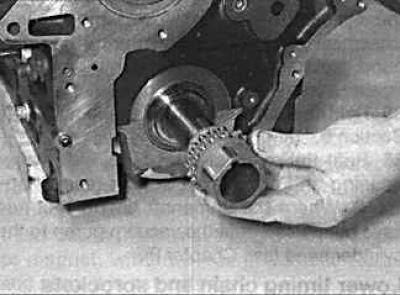

20. Снимите звездочку с коленчатого вала.

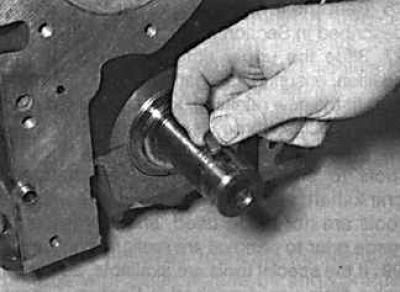

21. Снимите сегментную шпонку с коленчатого вала.
Проверка
1. Проверьте состояние зубьев звездочек на износ и повреждение. При наличии дефектов звездочек, необходимо заменить звездочки и цепь.
2. Проверьте состояние направляющих цепи и лезвия механизма натяжения на наличие износа и повреждений.
Установка Предупреждение! При установке звездочки распределительного вала и новой направляющей цепи необходимо использовать новые болты.
Верхняя цепь и звездочки
1. Если устанавливаются новые детали, перенесите на них метки совмещения с ранее стоявших деталей. Проверьте, что коленчатый вал зафиксирован в положении верхней мертвой точки поршня первого цилиндра. Установите звездочку топливного насоса вместе с цепью через верхнюю часть головки блока цилиндров.
2. Установите звездочку топливного насоса и оденьте на нее цепь.
3. Проверьте, что ранее сделанные метки совмещены, и установите звездочку топливного насоса и распределительного вала. Снимите проволоку, привязывающую цепь к звездочке распределительного вала.

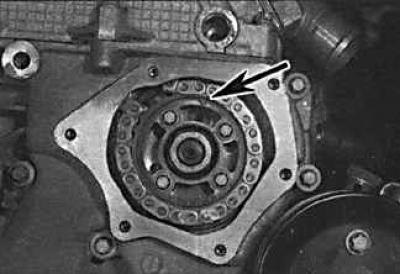

4. Совместите установочную метку звездочки топливного насоса с отверстием в выступе насоса и затяните болты крепления от руки.

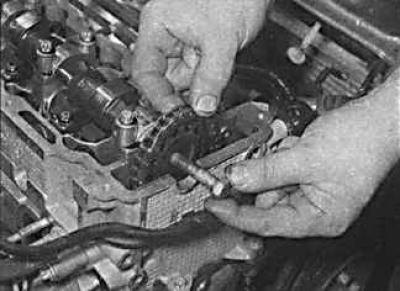

5. Установите новый болт крепления звездочки распределительного вала и затяните его от руки.
6. Установите нижний натяжитель цепи.

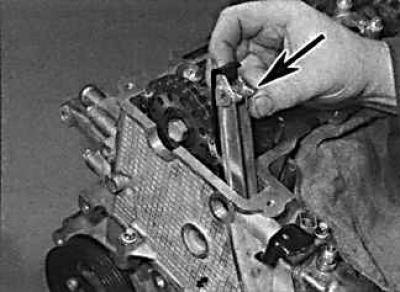

7. Установите верхнюю направляющую цепи и закрепите болтами, затянув их требуемым моментом.
8. Установите штифты блокирования насоса, распределительного вала и коленчатого вала. При необходимости отрегулируйте привод механизма газораспределения
9. Установите верхний натяжитель цепи.
10. Проверьте, что сопрягаемые поверхности крышки звездочки топливного насоса и крышки цепи, чистые и сухие. Установите крышку с использованием тонкой прокладки или тонкого слоя герметика. Затяните болты крепления крышки требуемым моментом.
11. Установите механизм натяжения приводного ремня.
12. Переоборудуйте правую опору силового агрегата к головке блока цилиндров.
13. Установите крышку головки блока цилиндров.
14. Установите переднюю выхлопную трубу, кожух воздушного фильтра и датчик коленчатого вала.
Нижняя цепь и звездочки
15. При установке новых деталей перенесите на них метки совмещения с ранее снятых деталей.
16. Установите сегментную шпонку в паз коленчатого вала и установите звездочку коленчатого вала, совмещая паз на звездочке с сегментной шпонкой.
17. Проверьте, что звездочка топливного насоса правильно совмещена, а коленчатый вал двигателя зафиксирован в положении верхней мертвой точки поршня первого цилиндра.
18. Проверьте совмещение меток, установите цепь на звездочку топливного насоса и установите звездочку на место. Проверьте, что все метки, сделанные перед снятием, правильно совмещены.
19. Установите крышку цепи и установите верхнюю цепь привода механизма газораспределения.
