Снятие
1. Снимите зубчатый ремень.
Шкив распределительного вала
2. Ввинтите зажимной болт шкива распределительного вала в головку блока цилиндров и отвинтите болт крепления шкива.

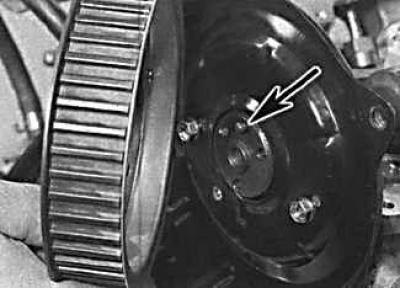

3. Отвинтите зажимной болт и снимите шкив с конца распределительного вала.
Шкив топливного насоса

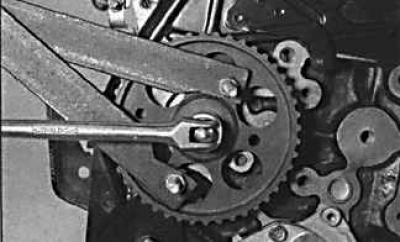

4. Используя специальный инструмент, зафиксируйте шкив топливного насоса от проворачивания.
5. Отвинтите зажимной болт фиксации шкива и отвинтите гайку крепления шкива топливного насоса.
6. Снимите шкив с вала топливного насоса.

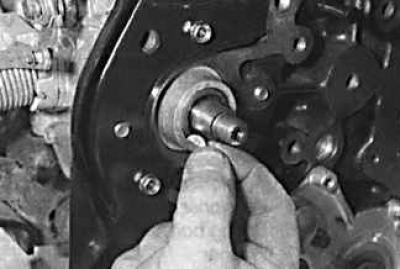

7. После снятия шкива с вала топливного насоса снимите сегментную шпонку.
Внимание! Шкив топливного насоса установлен на конус, поэтому для его снятия необходимо использовать съемник.
Шкив коленчатого вала
8. Ослабьте болт крепления шкива коленчатого вала. Для предотвращения вращения коленчатого вала помощник должен включить любую передачу и нажать тормоз.

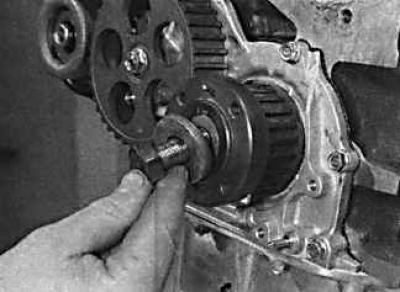

9. Отвинтите болт крепления шкива коленчатого вала.

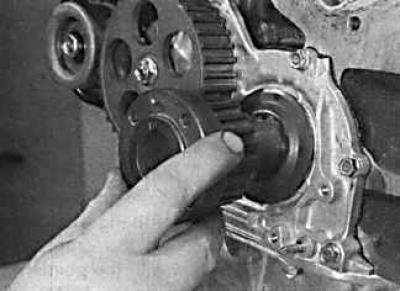

10. Снимите шкив.

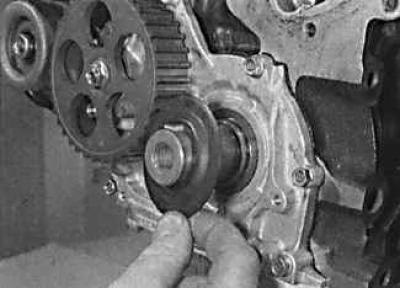

11. Снимите фланцевую прокладку с коленчатого вала.
Текст предоставлен порталом autoinstruction
Шкив масляного насоса

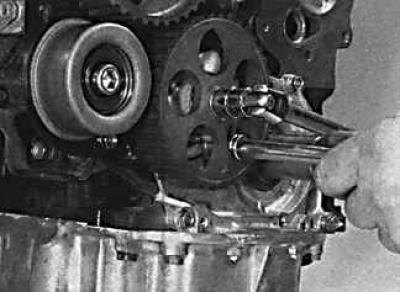

12. Отвинтите болт крепления шкива масляного насоса, при этом удерживайте шкив от проворачивания, вставив через отверстие шкива стальной стержень.
13. Снимите шкив с вала масляного насоса.
Механизм натяжения

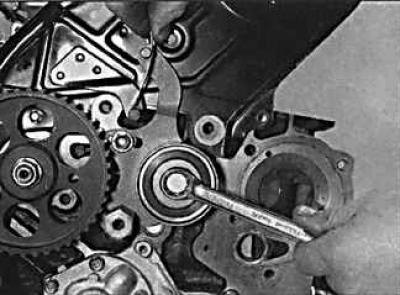

14. Отвинтите болты и снимите механизм натяжения с двигателя.
Холостой шкив

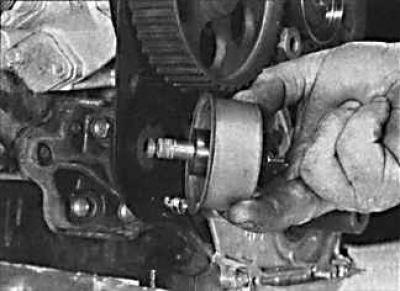

15. Отвинтите болты и снимите холостой шкив с двигателя.
Установка
Шкив распределительного вала
1. Проверьте, что установочный штифт шкива распределительного вала находится в торце распределительного вала.
2. Установите шкив распределительного вала, совместив отверстие в шкиве с установочным штифтом.
3. Установите зажимной болт шкива распределительного вала, после чего ввинтите болты крепления шкива, затянув их требуемым моментом.
4. Установите зубчатый ремень.
Шкив топливного насоса
5. Установите сегментную шпонку в паз вала топливного насоса и установите шкив, совместив паз на шкиве с сегментной шпонкой.
6. Закрепите шкив гайкой, затянув ее требуемым моментом, при этом удерживайте шкив от проворачивания специальным инструментом.
7. Проверните шкив топливного насоса в такое положение, чтобы совместились установочные отверстия и зафиксируйте зажимным болтом.
8. Установите зубчатый ремень.
Шкив коленчатого вала
9. Установите фланцевую прокладку на коленчатый вал, причем выпуклая поверхность фланцевой прокладки должна находиться с другой стороны от масляного насоса.
10. Проверьте, что сегментная шпонка установлена в коленчатом валу и установите шкив коленчатого вала таким образом, чтобы паз на шкиве совместился со шпонкой.
11. Закрепите шкив коленчатого вала болтом, при этом удерживайте коленчатый вал двигателя от проворачивания.
12. Установите зубчатый ремень.
Шкив масляного насоса
13. Установите шкив на вал масляного насоса и закрепите гайкой, затянув ее требуемым моментом.
14. Установите зубчатый ремень.
Механизм натяжения
15. Установите механизм натяжения на двигатель и закрепите болтами.
16. Установите зубчатый ремень.
Холостой шкив
17. Установите холостой шкив и закрепите болтом.
18. Установите зубчатый ремень.
