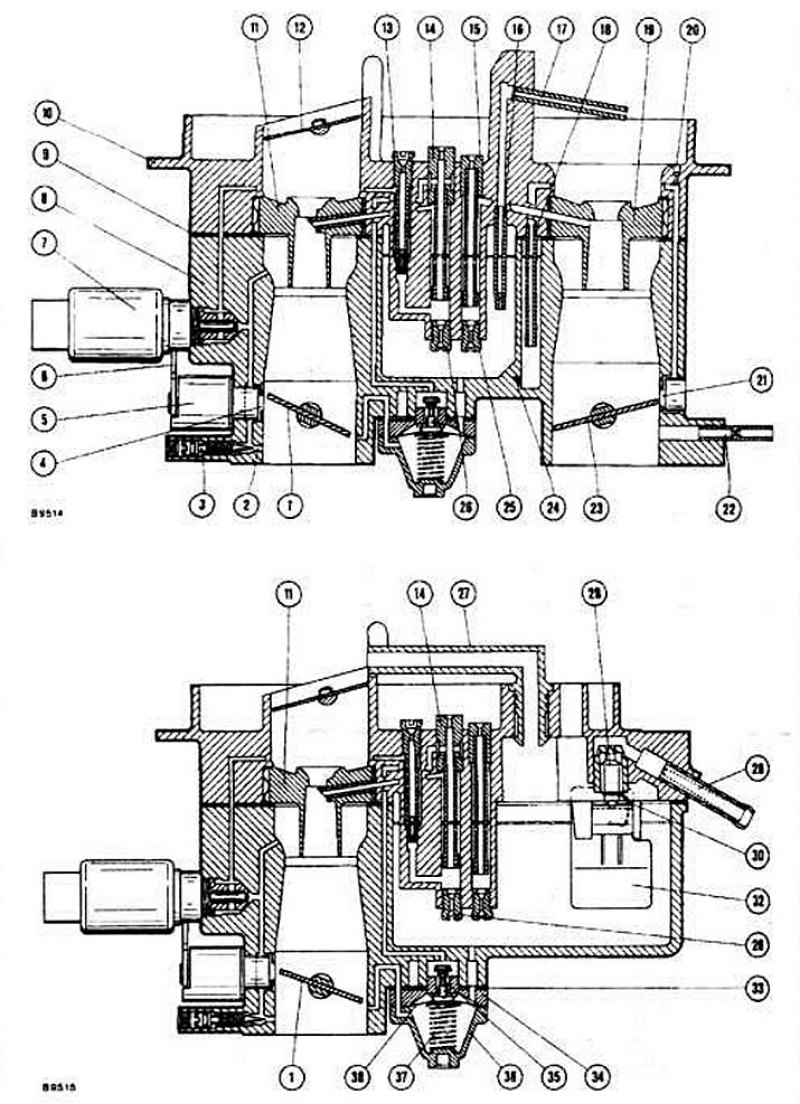

1 - дроссельная заслонка первичной камеры; 2 - отверстие системы холостого хода; 3 - винт регулировки состава смеси; 4 - жиклер переходной системы первичной камеры; 5 - нагревательный элемент*; 6 - соединение*; 7 - клапан отключения холостого хода; 8 - корпус карбюратора; 9 - прокладка; 10 - крышка карбюратора; 11 - диффузор первой ступени; 12 - воздушная заслонка; 13 - топливно-воздушный жиклер холостого хода; 14 - воздушный жиклер первичной камеры; 15 - воздушный жиклер вторичной камеры; 16 - жиклер ускорительного насоса; 17 - распылитель ускорительного насоса; 18 - отверстие переходной системы вторичной камеры; 19 - диффузор вторичной камеры; 20 - воздушный канал переходной системы вторичной камеры; 21 - щель переходной системы вторичной камеры; 22 - жиклер пневмопривода воздушной заслонки; 23 - дроссельная заслонка вторичной камеры; 24 - жиклер переходной системы вторичной камеры; 25 - главный жиклер вторичной камеры; 26 - главный жиклер первичной камеры; 27 - воздушный канал поплавковой камеры; 28 - игольчатый клапан; 29 - патрубок подачи топлива; 30 - проволочная скоба; 32 - поплавок; 33 - прокладка; 34 - дистанционная шайба; 35 - ускорительный насос; 36 - крышка ускорительного насоса; 37 - пружина; 38 - диафрагма
*Эти детали могут не устанавливаться.
