Снятие
1. Разгерметизируйте топливную систему (Глава 8).
2. Снимите блок нагревателя (см. выше).
3. Отсоедините от аккумулятора отрицательный провод.
4. Отсоедините электропроводку от топливной форсунки (выдавите уплотнительное кольцо резиновой оболочки) от шагового двигателя управления воздухом на холостом ходу и от потенциометра.
5. Отсоедините шланги подачи топлива от муфт; закупорьте их, чтобы предотвратить потерю топлива и проникновение грязи в блок; отметьте их расположение, чтобы не перепутать при установке.
6. Отсоедините вакуумные шланги и трубы от соединительных муфт на корпусе.
7. Отсоедините тягу управления дроссельной заслонкой от корпуса дросселя.

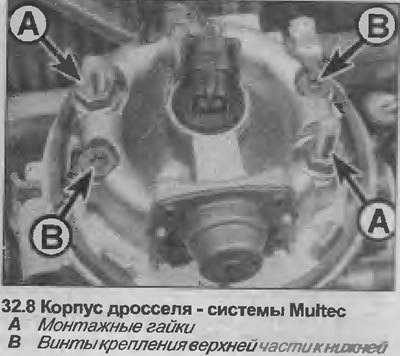

8. Открутите две гайки, крепящие корпус дросселя к впускному коллектору, извлеките сборку; снимите и выбросьте прокладку (см. иллюстрацию).
9. Если требуется, верхнюю и нижнюю части корпуса дросселя можно разделить, открутив два винта крепления; обратите внимание, что при сборке необходимо использовать новую прокладку. Также можно открутить соединительные муфты подачи и возврата топлива, но обратите внимание, что при сборке необходимо установить новые опорные кольца.
Установка

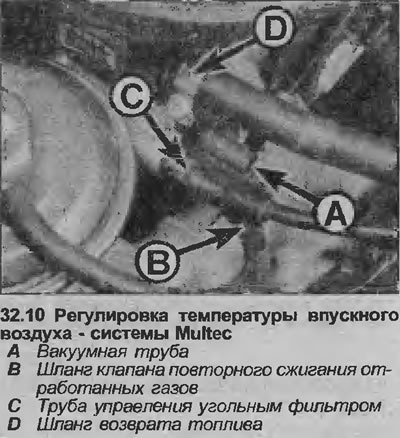

10. Установка проводится в обратном снятию порядке, но уделите внимание следующему (см. иллюстрацию).
- a) Замените все прокладки и уплотнения, используйте состав блокирования резьбы.
- b) Проверьте действие и регулировку тросика дроссельной заслонки (см. выше).
- c) При соединении вакуумных шлангов и трубок следите, чтобы они были связаны с передними соединительными муфтами, как показано на фотографии.
- d) Из-за отсутствия уловителя топливного пара очень важно, чтобы вакуумный шланг датчика давления в коллекторе был проложен ровно (горизонтально) от датчика до корпуса дросселя. Это предотвратит попадание капель топлива из датчика или шланга во входной канал.
- e) Следите, чтобы шланги подачи топлива были правильно соединены; питающий шланг находится на стороне корпуса дросселя, где размещены форсунки.
- j) Включите зажигание и проверьте, имеются ли утечки топлива; если обнаружены любые признаки утечки, проблему необходимо устранить до запуска двигателя.
